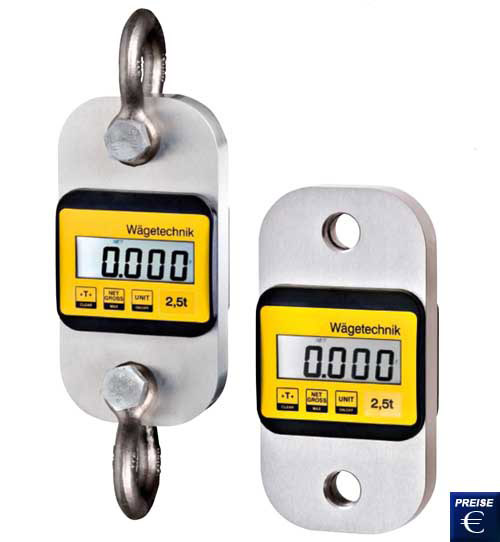

Weeghaak TZL
weeghaak voor trekkrachten tot 20.000 kg / eenheden: kg, t, lbs, to, kN / lange levensduur van de batterij tot 200 uur / gemakkelijk te bedienen en stevig ontwerp

De weeghaak van de serie TZL is een meetinstrument dat dient om trekkrachten te bepalen en wordt bijvoorbeeld gebruikt bij weeghaken voor laadkranen. De weeghaak bestaat uit een behuizing met een ingebouwd LCD-beeldscherm. Dankzij zijn veelzijdigheid is de weeghaak universeel inzetbaar. Optioneel bieden wij ook de schakel en de haak aan om de last direct te kunnen ophangen. Het is ook mogelijk om de weeghaak met een haak en een schakel te combineren. De weeghaak beschikt over een LCD-beeldscherm dat gemakkelijk afleesbaar is. Het beeldscherm van de weeghaak toont de bruto- of de nettowaarde van de actuele last of van de maximale waarde. De tarrafunctie (nulinstelling van de display) is in heel het weegbereik mogelijk. Houdt u er alstublieft rekening mee dat de totale aangegeven last van de weeghaak niet overschreden mag worden. Mocht u vragen hebben over de weeghaak TZL, dan kunt u de volgende technische specificaties raadplegen of neemt u contact met ons op via het telefoonnummer +31 (0)900 - 120 00 03. Onze technische medewerkers en ingenieurs geven u graag meer advies over deze weeghaak en al onze andere producten op het gebied van meettechniek, weegtechniek en regeltechniek.

Weeghaak TZL   Gebruikshandleiding van de Weeghaak TZL  bekijken / afdrukken   CE Certificaat van de Weeghaak TZL    Video van de Weeghaak TZL    Software van de Weeghaak TZL    Productblad van de Weeghaak TZL

Weeghaak TZL

- Grote weegnauwkeurigheid
- Lichtgewicht
- Goede afleesbaarheid
- Gemakkelijk te bedienen, stevig ontwerp
- Met geheugen van de maximale waarde (piekwaarde)
- Lange levensduur van de batterij tot 200 uur

- Aanduiding van het max. gewicht (bruto/netto)
- Beeldscherm is in de weeghaak ingebouwd
- Meeteenheden: kg, t, lbs, to, kN
- Automatische uitschakeling voor batterijbehoud
- Batterij is eenvoudig te verwisselen
- Alarm bij overbelasting

Technische specificaties

Weeghaak

TZL 1

TZL 2,5

TZL 5

TZL 10

TZL 20

Meetbereik

0 ... 1 t

0 ... 2,5 t

0 ... 5 t

0 ... 10 t

0 ... 20 t

Nominale last

1,0 t

2,5 t

5 t

10 t

20 t

Belastingsgrens

1,1 t

2,75 t

5,5 t

11 t

22 t

Breuklast

>= 4 t

>= 10 t

> 20 t

> 40 t

> 80 t

Afleesbaarheid

1 kg

1 kg

1 kg

10 kg

10 kg

Gewicht

1,1 kg

1,7 kg

2,1 kg

3,9 kg

6,8 kg

Nauwkeurigheid

0,2 % van de nominale last

Bedrijfstemperatuur

-10 ... +50 °C

Opslagtemperatuur

-20 ... +70 °C

Type bescherming

IP 54

Bedrijfsduur

ca. 200 uur bij 20 ºC

Batterijen

4 x 1,5 V AA batterijen

Beeldscherm

LCD-beeldscherm van 20,5 mm en 4 1/2 digits

Tarrabereik

100 % van de nominale last

Alarm bij overbelasting

bij overschrijding van 110% van de nominale last

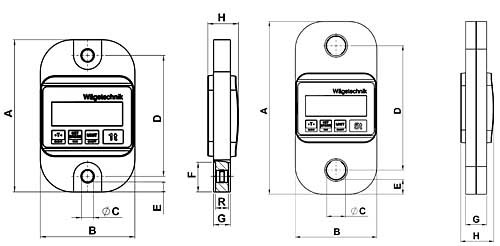

Technische tekening van de weeghaak

Tekening van de Weeghaak TZL

Afmetingen van de weeghaak TZL 1,0 t Afmetingen van de weeghaak TZL 2,5 ... 20 t

Weeghaak

TZL 1

TZL 2,5

TZL 5

TZL 10

TZL 20

A

190 mm

233 mm

250 mm

325 mm

378 mm

B

118 mm

118 mm

118 mm

118 mm

141 mm

C

Ø 14 mm

Ø 22 mm

Ø 27 mm

Ø 48 mm

Ø 55 mm

D

151 mm

173 mm

180 mm

213 mm

233 mm

E

12,5 mm

19 mm

21,5 mm

22 mm

32 mm

F

37 mm

-

-

-

-

G

21 mm

25 mm

30,5 mm

47 mm

57 mm

H

38,4 mm

42,2 mm

45,1 mm

64,4 mm

74,2 mm

Inhoud van de zending

1 x weeghaak TZL,
4 x 1,5 V AA batterijen,
1 x transportkoffer,
gebruiksaanwijzing

Opmerking bij de weeghaak:
De schakel en de haak zijn niet bij de zending inbegrepen.
De Weeghaak TZL in zijn transportkoffer
De weeghaak TZL in zijn transportkoffer
Extra

- Haak
- Schakel
- Kalibratiecertificaat

Wij bieden ook de weeghaak model TZR aan met een extern display. De datatransmissie geschiedt draadloos via een zender. De externe display beschikt bovendien over een RS-232-interface voor datatransmissie naar een PC. Onder de volgende link vindt u meer informatie hierover: Weeghaak TZR

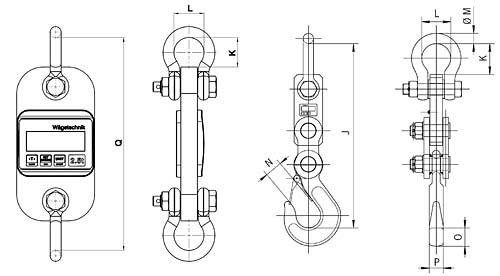

Tweede schematische tekening van de Weeghaak TZL

Weeghaak TZL met schakel Weeghaak TZL met haak

Weeghaak

TZL 1

TZL 2,5

TZL 5

TZL 10

TZL 20

J

348 mm

604 mm

610 mm

690 mm

780 mm

K

30 mm

34 mm

50 mm

105 mm

92 mm

L

26 mm

38 mm

44 mm

95 mm

95 mm

M

Ø 10 mm

Ø 16 mm

Ø 19 mm

Ø 35 mm

Ø 35 mm

N

25 mm

25 mm

32 mm

63 mm

80 mm

O

23 mm

23 mm

37 mm

63 mm

80 mm

P

17 mm

17 mm

28 mm

44 mm

57 mm

Q

235 mm

309 mm

315 mm

535 mm

562 mm

R

16 mm

-

-

-

-
