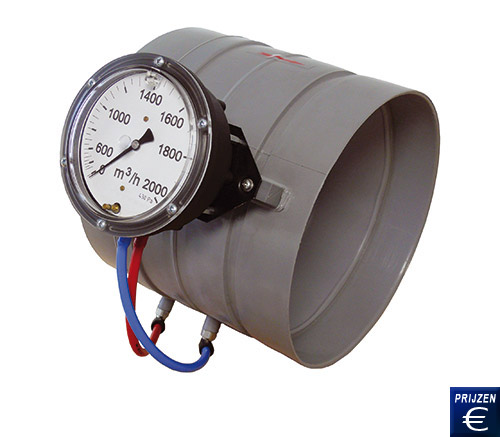

Venturi PCE-VR
Venturi voor het meten van het luchtdebiet in m/uur in leidingen en ventilatiekanalen/ debietmeter met modellen tot een maximum van 8.000 m/uur

De debietmeter is een Venturi voor het meten van het debiet in leidingen en ventilatiekanalen. Dankzij zijn polypropyleen behuizing uit n stuk, is de debietmeter een makkelijk te hanteren Venturi. De Venturi wordt vervaardigd volgens de DIN EN ISO 5167 norm met koppelingsprofiel volgens ISA 1932. De stroomrichting, zo belangrijk voor de meting, wordt verkregen door de bijzondere vervormingsprocedure van het thermoplastische materiaal. De Venturi heeft een hele hoge nauwkeurigheid dankzij de optimaal gecentreerde aansluitflens, waardoor een snelle installatie in de leiding mogelijk is. Omdat zijn oppervlakte uitzonderlijk glad is, bezit de Venturi zeer goede stromingscondities. Het Venturi meetprincipe wordt gebruikt om de stroomsnelheid van gassen te meten. De druk van de Venturi bereikt zijn minimum waarde in de smalste doorsnede van de buis, wat er op neer komt dat de stroomsnelheid van de lucht hier het hoogste is. Mocht u vragen hebben over de Venturi PCE-VR, dan kunt u de volgende technische specificaties raadplegen of neemt u contact met ons op via het telefoonnummer +31 (0)900 - 120 00 03. Onze technische medewerkers en ingenieurs geven u graag meer advies over deze venturi en al onze andere producten op het gebied van meettechniek, weegtechniek en regeltechniek.

Venturi PCE-VR   Gebruikshandleiding van de Venturi PCE-VR  bekijken / afdrukken   CE Certificaat van de Venturi PCE-VR   Video van de Venturi PCE-VR   Software van de Venturi PCE-VR   Productblad van de Venturi PCE-VR

Venturi PCE-VR

- Snelle leescapaciteit in m/h
- Korte versie
- Lange versie
- Sleeve versie
- Flens versie

- Met aan de buitenkant gemonteerde indicator
- Maximum druk van de installatie 1,5 kg/cm2 =
  1,5 bar
- Snelle installatie
- Optioneel fabriekskalibratie certificaat

Technische specificaties

Meetbereik

100 ... 8.000 m/h

Nauwkeurigheid

 2 %

Lees capaciteit

Al naar gelang model

Versies

Versie met flens / met sleeve

Behuizing

polypropyleen

Kleur

grijs

Omgevingstemperatuur

0 ... +80 C

Norm

DIN EN ISO 5167 / ISA 1932

Versies

Korte versie

Nominale
Doorsnede

Bereik

 Lees capaciteit

Versie met
flens

Versie met sleeve

160

100-1500 m/h

50 m/h

PCE-VR-160KF

PCE-VR-160KM

200

200-2500 m/h

50 m/h

PCE-VR-200KF

PCE-VR-200KM

250

300-3500 m/h

50 m/h

PCE-VR-250KF

PCE-VR-250KM

Lange versie

Nominale
Doorsnede

Bereik

Lees
Capaciteit

Versie met
Flens

Versie met
sleeve

110

100-700 m/h

100 m/h

PCE-VR-110LF

PCE-VR-110LM

125

100-1000 m/h

100 m/h

PCE-VR-125LF

PCE-VR-125LM

140

200-1250 m/h

100 m/h

PCE-VR-140LF

PCE-VR-140LM

160

200-1500 m/h

100 m/h

PCE-VR-160LF

PCE-VR-160LM

180

300-2000 m/h

100 m/h

PCE-VR-180LF

PCE-VR-180LM

200

300-2500 m/h

100 m/h

PCE-VR-200LF

PCE-VR-200LM

225

500-3000 m/h

100 m/h

PCE-VR-225LF

PCE-VR-225LM

250

500-4000 m/h

100 m/h

PCE-VR-250LF

PCE-VR-250LM

280

1000-5000 m/h

100 m/h

PCE-VR-280LF

PCE-VR-280LM

315

1000-6000 m/h

100 m/h

PCE-VR-315LF

PCE-VR-315LM

355

1000-8000 m/h

100 m/h

PCE-VR-355LF

PCE-VR-355LM

Beelden van het gebruik
De Venturi PCE-VR geinstalleerd in een pijpleiding
Hier ziet u de Venturi PCE-VR,
genstalleerd in een leiding.
De Venturi PCE-VR kan ook worden geinstalleerd in een ventilatie kanaal
Hier ziet u de Venturi PCE-VR genstalleerd
in een ventilatiekanaal.
Versie met sleeve

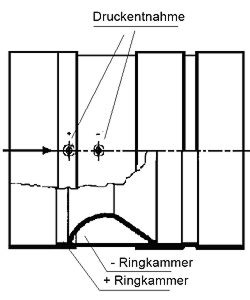

Schematische schets van de Venturi PCE-VR in de uitvoering met sleeve
Hier ziet u de schets van de Venturi PCE-VR in de versie met sleeve.
Versie met flens

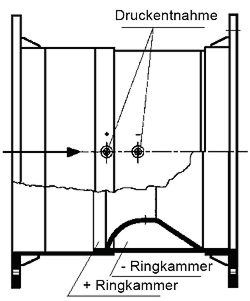

Schematische schets van de Venturi PCE-VR in de uitvoering met flens
Hier ziet u de schets van de Venturi PCE-VR in de versie met flens.
Inhoud van de doos
1 x Venturi PCE-VR met gemonteerde indicator in m/h
Optionele producten
- Fabrieks kalibratie certificaat
Voor bedrijven die hun Venturi in hun interne kwaliteitscontrole willen opnemen. Dit fabriekskalibratie certificaat omvat een laboratorium ijking die het certificaat met alle meetwaarden bevat.

Fabrieks kalibratiecertificaat voor de Venturi PCE-VR
