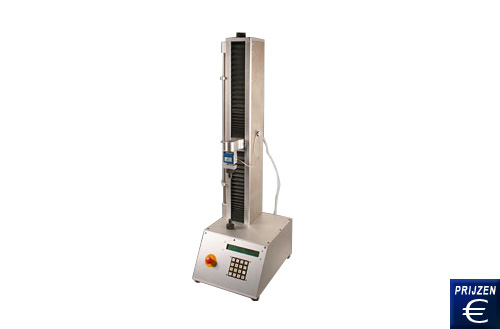

Universele controlemachine ZPM
Universele testmachine met verschillende laadcellen / 500 mm horizontale verplaatsing / software meegeleverd / verplaatsingssnelheid traploos in stelbaar / Programmeerbare testen / 6 andere laadcellen in extra apparatuur

Deze universele controlemachine is ontworpen voor kracht-afstand (werk) metingen of een constante krachtmeting. Daarom meet de universele controlemachine tot een waarde van 5000 N. De universele controlemachine ZPM wordt primair bestuurd via een microprocessor. Daarnaast is er de mogelijkheid om de universele controlemachine via de computer te besturen. Hierdoor kunnen de scheurweerstand, treksterkte en druksterkte gemakkelijk worden berekend. De levering van de universele controlemachine omvat de software, ondersteunende dataverwerking en machinebesturing. Tests kunnen uitgevoerd worden via de universele controlemachine ZPM en daarna via USB verzonden worden naar een PC of laptop om de resultaten te evalueren. De hoge overdrachtssnelheid zorgt voor een snelle en eenvoudige overdracht. Om het meetresultaat direct uit te kunnen lezen, de universele controlemachine is uitgerust met een LCD met een double-space index, die de kracht en het pad aangeven. De aandrijving van de universele controlemachine is een kogelomloopspindel, kogelbus lager en een tandriem. Verder is de universele controlemachine uitgerust met een afneembare load cell die is opgezet om verschillende meetwaardes te verzamelen, met een maximum van 3000 N. Daarnaast bieden wij ook verschillende opties waar mogelijk ook kleinere meetbereiken bij zitten. Om het meetbereik te kunnen aanpassen aan de vereiste normen, hebben we volgende opties op voorraad: 20, 50, 100, 500 and 1000 N. De pad meter bij de universele controlemachine wordt uitgevoerd door middel van een encoder. Het gewenste testproces kan door de gebruiker handmatig op een computer of ander geschikt apparaat worden aangezet. Mocht u vragen hebben over de universele controlemachine, dan kunt u de volgende technische specificaties raadplegen of neemt u contact met ons op via het telefoonnummer +31 (0)900 - 120 00 03. Onze technische medewerkers en ingenieurs geven u graag meer advies over deze universele controlemachine en al onze andere producten op het gebied van meettechniek, weegtechniek en regeltechniek.

Universele controlemachine ZPM   Gebruikshandleiding van de Universele controlemachine ZPM bekijken / afdrukken   CE Certificaat van de Universele controlemachine ZPM   Video van de Universele controlemachine ZPM   Software van de Universele controlemachine ZPM   Productblad van de Universele controlemachine ZPM

Universele controlemachine ZPM

- 500 m horizontale verplaatsing
- Load cell bij levering
- Meer load cells optioneel
- USB-interface

- Software meegeleverd
- Tests willekeurig instelbaar
- Verplaatsingssnelheid traploos instelbaar
- LCD-scherm met multiple index

Technische specificaties

ZPM 3000-500 Standard
ZPM 50-500
ZPM 100-500
ZPM 200-500
ZPM 500-500
ZPM 1000-500
ZPM 2000-500
ZPM 5000-500 Special edition

3000 N
50 N
100 N
200 N
500 N
1000 N
2000 N
5000 N

Nauwkeurigheid



Load cell

beter dan 0,03%

Hysterese

± 0.02 van max.. nominale belasting

Afstandsmeting

0,0001 m

Bescherming tegen overbelasting

ca. 120 nominale belasting

Scherm

Dubbele regelafstand scherm

Resolutie



Kracht

0.01 N (nominale belasting tot 50 N)
0.1 N (nominale belasting tot max.. 5000 N)

Afstand

0.01 mm (LCD-scherm), 0.001 mm (computer)

Voeding



Onder belasting

1 ... 700 mm / min traploos instelbaar

Zonder belasting

1 ... 800 mm / min traploos instelbaar

Max. transversale verplaatsing

500 mm

Software

Win 95/98 of hoger, XP en NT

Behuizing

robuuste constructie van aluminium en V2A

Voeding

110/240 V AC 50/60 Hz

Omgevingsomstandigheden

10 ... 45 ° C / <80% RV

Afmetingen

1096 x 390 x 300 mm

Gewicht (bruto)

48 kg (60 kg)


Universele controlemachine ZPM met klemschroef hoofd


Universele controlemachine ZPM met kabelspanner


Force-Pad-Diagram van universele controlemachine ZPM


Software voor de universele controlemachine ZPM

Inhoud van de levering

1 x universele controlemachine ZPM X-500 tot max. 3000 N, 1 x load cell inclusief certificaat van fabrikant met 50 N, 100 N, 200 N, 500 N, 1000 N, 2000 N of 3000 N, 1 x software, 1 x USB kabel, 1 x adapter kabel, 1 x gebruiksaanwijzing
1 x universele controlemachine ZPM 5000-500 met load cell inclusief certificaat van fabrikant 5000 N, 1 x software, 1 x USB kabel, 1 x adapter kabel, 1 x handleiding
Optionele toebehoren
Klemschroef hoofd TH56K
voor universele controlemachine ZPM
Om papier, folio, etc. in te klemmen
Klem afmetingen 30 x 30 mm
Maximale trekkracht 1 kN
1 paar zonder kaak (TH56K)

Bekken voor het vastzetten schroefkop TH56K
Vastklemmen afmetingen 30 x 30 mm per 4 stuks

Kaken blanc (TH56K-B)
1 x 45 ° piramide gehard (TH56K-BP)
wave-kaken gehard (TH56K-BW)
Kaken met 1 mm rubber (TK-56K-BG)
V-bekken (TH56K-BV)
Klemschroef hoofd TH56K
Klemschroef hoofd TH56g
voor universele controlemachine ZPM
om papier, folio, etc. in te klemmen
Klem afmetingen 30 x 30 mm
Max. trekkracht 5 kN
1 paar zonder kaken (TH56g)

Bekken voor het vastzetten schroefkop TH56g
Klem afmetingen 30 x 50 mm per 4 stuks

Kaken blanc (TH56g-B)
1 x 45 ° piramide 62 HRA (TH56g-BP)
Golvende kaken gehard (TH56g-BW)
Kaken met 1 mm rubber (TH56g-BG)
Klemschroef hoofd TH56g
Excentriek roll klemmechanisme TH7-1
voor de universele controlemachine ZPM
vat gehard, aluminium behuizing
Rolbreede: 50 mm
Materiaaldikte: 0-7 mm
Max. trekkracht: 1 kN
1 paar (TH7-1)

Excentriek rol klemmechanisme TH7-5
voor universele controlemachine ZPM
vat gehard, aluminium behuizing
Rolbreedte: 50 mm
Materiaaldikte: 0-7 mm
Max. trekkracht 5 kN
1 paar (TH7-5)
Excentriek roll klemmechanisme TH7-1
Draad klemmechanisme TH76-1
voor universele controlemachine ZPM
met doorbuigende cilinder en rubberen klem
Max. trekkracht 1 kN
1 paar (TH76-1)
Draad klemmechanisme TH76-1
Kabelspanner TH76-5
voor de universele controlemachine ZPM
met afbuigende cylinder inclusief piramide kaken
Max. trekkracht 5 kN
1 paar (TH76-5)
Kabelspanner TH76-5
Load cell voor de universele controlemachie ZPM
Inclusief certificaat van de fabrikant
tot 20 N (LX-20N)
tot 50 N (LX-50N)
tot 100 N (LX-100N)
tot 200 N (LX-200N)
tot 500 N (LX-500N)

Herijking van load cell
Load cell voor de universele controlemachie ZPM
