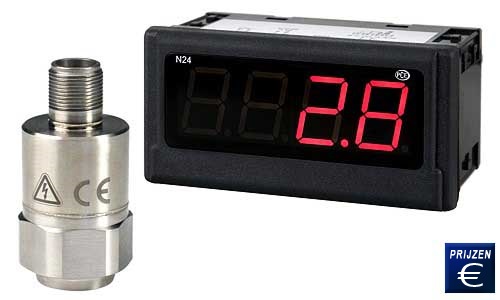

Trillingssensor met scherm PCB-M641B01
Veelzijdig inzetbare trillingssensor met digitale weergave voor motoren, ventilatoren, blazers / Meetbereik van 0 ... 25,4 mm/s / met vooraf ingesteld alarm schakelpunt 4,5 mm/s

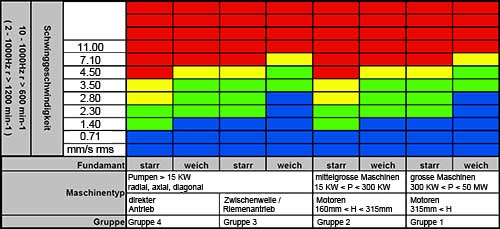

De trillingssensor met digitale weergave is ontworpen voor het controleren van het trilniveau bij machines en apparatuur, zoals motoren, ventilatoren en blazers. Bij de bepaling van trillingsnelheid wordt een frequentiebereik van 10 … 1 kHz aangehouden. Dit komt overeen met ISO 10816-3. Door de conventionele 4 … 20 mA stroomkring kan de trillingssensor in elke normale besturing ingebouwd worden. Daarbij wordt de trillingssensor aan de te onderzoeken machine bevestigd. Deze neemt de trillingen op en vormt deze om in een elektrisch signaal. Door de continue bewaking wordt dreigende machineschade vroegtijdig herkent worden. Noodzakelijke reparatie- en onderhoudskosten kunnen op deze manier vooruit gepland worden, om uiteindelijk een onaangename kostenpost zoals stilstand te vermeiden. Mocht u vragen hebben over de Trillingssensor met scherm PCB-M641B01, dan kunt u de volgende technische specificaties raadplegen of neemt u contact met ons op via het telefoonnummer +31 (0)900 120 00 03. Onze technische medewerkers en ingenieurs geven u graag meer advies over deze trillingssensor en al onze andere producten op het gebied van meettechniek, weegtechniek en regeltechniek.

Trillingssensor met scherm PCB-M641B01   Gebruikershandleiding van de Trillingssensor met scherm PCB-M641B01   Productblad van de Trillingssensor met scherm PCB-M641B01

rillingssensor met scherm PCB-M641B01

- Vooraf ingesteld alarmschakelpunt 4,5 mm/s
- Sensor van RVS
- Analoge uitgang 4 ... 20 mA
- Met digitale weergave

- Meetbereik van 0 ... 25,4 mm/s

- Cijferhoogte: 20 mm
- 4-cijferige LED display

Technische specificaties data sensor

Meetbereik

0 ... 25,4 mm/s rms

Frequentiebereik

10 Hz ... 1 kHz

Uitgang

4 .. 20 mA

Resolutie

0.13 mm/s rms

Herhaalbaarheid

± 1 %

Temperatuurbereik

-40 ... 85 °C

Spanningvoorziening

12 ... 30 VDC

Opstarttijd (binnen 2% van de waarde)

< 15 sec

Elektrische isolatie

> 108 Ohm

Grootte

25,4 mm x 66 mm

Gewicht

131 g

Schroefdraad

1/4-28 UNF

Koppel

4 ... 7 Nm

Behuizing materiaal

RVS

Aansluiting

2-Pin MIL-C-5015

Aansluiting positie

boven

Elektrische aansluitingen (Pin A)

4 ... 20 mA Pos (+)

Elektrische aansluitingen (Pin B)

4 ... 20 mA Neg (-)

Technische gegevens data sensor PCE-N30U-1/2

Spanningsvoorziening

230V AC

Display

4-stelliges LED

Weergavebereik

0 ... 25,4 mm/s

Cijferhoogte

20 mm

Behuizing bescherming

Frontzijde IP20

Afmetingen

96 x 48 x 64 mm

Omgevingsvoorwaarden

-10 ... 55 ˚C / 0 ... 90 % r.v.

Montage

Montagekader met klemschroeven,
Aansluiting via klemmenstrook

Gewicht

250 g

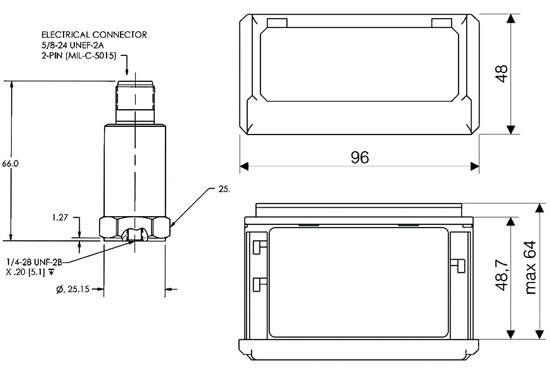

Trillingssensor met scherm PCB-M641B01 schrets

Hier ziet u de technische tekeningen van de vibratiesensor en het scherm.

Inhoud levering

1 x Trillingssensor PCB-M641B01, 1 x Weergave apparaat PCE-N24S-2, 1 x Kabel 3m,
1 x Handleiding, 1 x Montageplaatjes M6 x 1,0
