Staafdiagram-display PCE-NA 6
2-kanaals staafdiagram-display / universele ingang / 55-cijferige staafdiagram-display / 4-cijferige 7-segment display / 4 alarm relais / RS485-interface

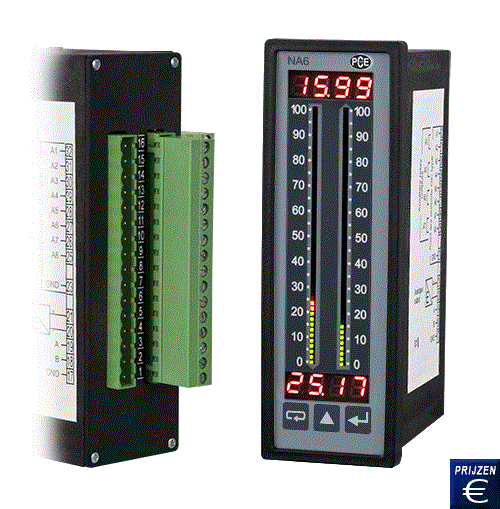

Het staafdiagram-display PCE –NA 6 is ontwikkeld om twee meetwaarden tegelijk op een beeldscherm weer te geven. Zo kunnen bijvoorbeeld de waarden voor temperatuur en vochtigheid parallel worden weergegeven. Vooral bij de klimaatcontrole is dit een groot voordeel. Het staafdiagram-display heeft universele ingangen. Zo is het mogelijk om aan het display standaard signalen, thermokoppels en weerstand thermometers aan te sluiten. De 55-cijferige staafdiagram-displays zijn vrij schaalbaar en kunnen net zoals ook de 4-cijferige 7-segmentweergave met behulp van de toetsen op het scherm geprogrammeerd worden. De programmeerfunctie van het staafdiagram-display kan door een viercijferige pincode tegen manipulatie worden beschermd. Net zoals de PCE-NA 5 beschikt de PCE-NA 6 over 4 alarm relais en deze schakelt bij bepaalde grenswaarden om. Bijzonder kritische meetgrootten kunnen via de geïntegreerde analoge uitgang van het staafdiagram-display naar een beeldschermschrijver worden verzonden. Het staafdiagram-display heeft een RS-485-interface die het mode-protocol ondersteunt. Zo zijn de gemeten waarden overal in het systeem bechikbaar. Hier vindt u een overzicht van andere staafdiagram-displays. Mocht u vragen hebben over het staafdiagram-display PCE-NA 6, dan kunt u de volgende technische specificaties raadplegen of neemt u contact met ons op via het telefoonnummer +31 (0)900 - 120 00 03. Onze technische medewerkers en ingenieurs geven u graag meer advies over deze staafdiagram-display en al onze andere producten op het gebied van meettechniek, weegtechniek en regeltechniek.

Staafdiagram-display PCE-NA 6   Gebruikshandleiding van de staafdiagram-display PCE-NA 6  bekijken / afdrukken   CE Certificaat van de staafdiagram-display PCE-NA 6   Video van de staafdiagram-display PCE-NA 6   Software van de staafdiagram-display PCE-NA 6   Productblad van de staafdiagram-display PCE-NA 6

Staafdiagram-display PCE-NA 6

- 55-cijferige staafdiagram-display
- 4-cijferige 7-segment display
- Analoge uitgang

- 4 alarm relais
- 24V sensorvoeding
- RS-485 interface

Technische specificaties van het staafdiagram-display PCE-NA 6

Ingang

Type

Meetbreik



PT 100

-200 °C ... 850 °C

PT 500

-200 °C ... 850 °C

PT 1000

-200 °C ... 850 °C

J (Fe-CuNi)

-100 °C ... 1100 °C

K (NiCr-NiAl)

-100 °C ... 1370 °C

N (NiCrSi-NiSi)

-100 °C ... 1300 °C

E (NiCr-CuNi)

-100 °C ... 850 °C

R (PtRh13-Pt)

0 °C ... 1760 °C

S (PtRh10-Pt)

0 °C ... 1760 °C

S (PtRh10-Pt)

-50 °C ... 400 °C

Weerstand

0 Ω ... 10 kΩ

Spanning

± 300 mV

± 0 V ... 600 V

Stroom

± 40 mA
± 5A

Analoge uitgang

galvanisch gescheiden
0 / 4 mA ... 20 mA (RL ≤ 500 Ω)
0 ... 10 V (RL ≥ 500 Ω)

Reactietijd 100 ms

Relais uitgang

(4) max. 250 AC V / 150 DC V
max. 5 A (250 AC V / 30 DC V)
max. 1250 VA / 150 W

Digitale

uitgang RS485

Sensorvoeding

24 V DC, max. 30 mA

Numeriek weergave

4-cijferig 7- segment LED-display

Weergave bereik

-1999 ... 9999

Weergave eenheid

Selecteerbaar (56 beschikbare eenheden)

Staafdiagram-weergave

2 x 88 mm / 2 x 55 segmenten

Resolutie

programmeerbaar

Nauwkeurigheid

± 0,5 segment

Omgevingsomstandigheden

Gebruik: -10 °C ... 55 °C / < 95% rF

Opslag: -25 °C ... 70 °C / geen condensatie

Afmetingen

48 mm x 144 mm x 100 mm

Schakeltafel-uitsparing

44 mm x 137 mm

Voedingsspanning

85 ... 253 V AC (45 ... 65 Hz)of DC
20 ... 40V AC (45 ... 65 Hz) of DC

Vermogensopname

< 12 VA

Bescherming

Front: IP 50

Gewicht

< 400 g

Montage

Montageclips met klemschroeven,

Aansluiting via de klemmenstrook

Behuizing

Robuuste kunststofbehuizing

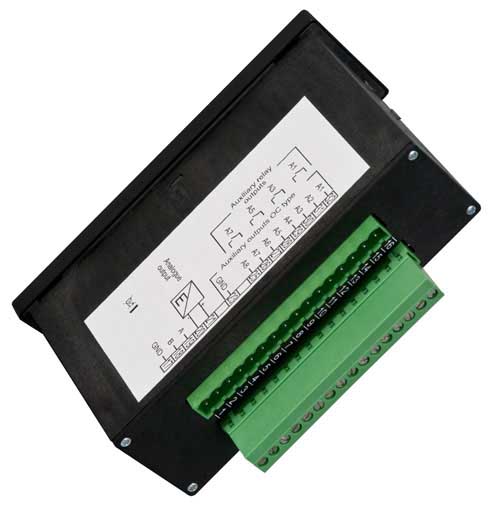

Aansluitingen van het staafdiagram-display PCE-NA 6
Hier kunt u de aansluitingen van het staafdiagram-display PCE-NA 6 zien

Omvang van de levering van het staafdiagram-display PCE-NA 6
1 x staafdiagram-display PCE-NA6, bevestigingsmateriaal, eenheden-sticker set, handleiding
Leverbare varianten van het staafdiagram-display PCE-NA 6

PCE-NA 6-1

Spanningsvoeding 85 … 253 V AC/DC

PCE-NA 6-2

Spanningsvoeding 85 … 253 V AC/DC, analoge uitgang 4…20 mA, RS485-interface

PCE-NA 6-3

Spanningsvoeding 20 … 40 V AC/DC

PCE-NA 6-4

Spanningsvoeding 20 … 40 V AC/DC, analoge uitgang 4…20 mA, RS485-interface

Naar het staafdiagram-display PCE-NA 6 Van staafdiagram-display PCE-NA 6  naar de homepage
