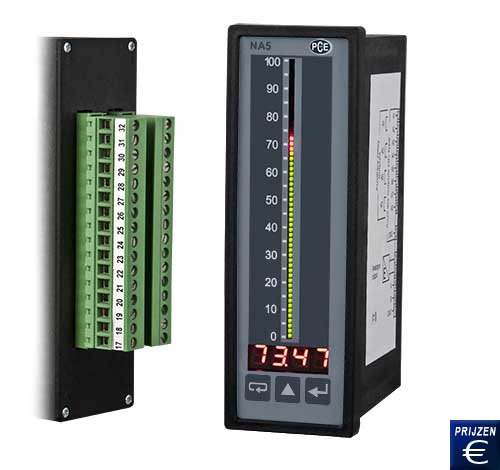

Staafdiagram-display PCE-NA 5
veelkleurige staafdiagram-display / sensorvoeding / 55-cijferige staafdiagram-display / 4-cijferige 7-segment display / 4 alarm relais / RS485-interface

Het staafdiagram-display PCE-NA5 beschikt over een een 55-cijferig staafdiagram-display die afzonderlijk programeerbaar is. Naast het display beschikt dit display over een numerieke weergave-eenheid, waarbij de gemeten waarde als absoluut getal weergeeft. Deze staafdiagram-display kan verschillende ingangssignalen verwerken. Zo zijn er naast een standaard signaalingang ook aansluitingsmogelijkheden voor PT100, PT500, PT1000, thermokoppels (J, K, T ...), spanningen tot 600 V, stromen tot 5 A en weerstanden tot 10 k beschikbaar. De stationaire meeteenheid met staafdiagram-display is voorzien van 4 alarm relais. Over deze relais kan bijvoorbeeld, een pompbesturing worden uitgeschakeld en alarmeenheden ingeschakeld worden. Ook is het staafdiagram-display voorzien van meerdere OpenCollector uitgangen. Via de ingebouwde analoge standaard signaaluitgang kan bijvoorbeeld, een beeldschermrecorder worden aangesloten, zodat een volledige documentatie van de gemeten waarden plaats kan vinden. Daardoor kan het staafdiagram-display PCE-NA 5 via een RS485-interface aan de modbus worden aangesloten, en kunnen de gemeten waarden overal in het modbus-systeem worden gebruikt. Het staafdiagram-display PCE-NA 5 wordt meestal in een paneel geïnstalleerd en kan door een viercijferige pincode tegen manipulatie worden beschermd. Hier vindt u een overzicht van andere staafdiagram-displays. Mocht u vragen hebben over het staafdiagram-display PCE-NA 5, dan kunt u de volgende technische specificaties raadplegen of neemt u contact met ons op via het telefoonnummer +31 (0)900 - 120 00 03. Onze technische medewerkers en ingenieurs geven u graag meer advies over deze staafdiagram-display en al onze andere producten op het gebied van meettechniek, weegtechniek en regeltechniek.

- 55-cijferige staafdiagram-display
- 4-cijferige 7-segment display
- Analoge uitgang

- 4 alarm relais
- 24V sensorvoeding
- RS-485 interface

Ingang

Type

Meetbreik

PT 100

-200 °C ... 850 °C

PT 500

-200 °C ... 850 °C

PT 1000

-200 °C ... 850 °C

J (Fe-CuNi)

-100 °C ... 1100 °C

K (NiCr-NiAl)

-100 °C ... 1370 °C

N (NiCrSi-NiSi)

-100 °C ... 1300 °C

E (NiCr-CuNi)

-100 °C ... 850 °C

R (PtRh13-Pt)

0 °C ... 1760 °C

S (PtRh10-Pt)

0 °C ... 1760 °C

S (PtRh10-Pt)

-50 °C ... 400 °C

Weerstand

0 Ω ... 10 kΩ

Spanning

± 300 mV
± 0 V ... 600 V

Stroom

± 40 mA
± 5A

Analoge uitgang

galvanisch gescheiden
0 / 4 mA ... 20 mA (RL ≤ 500 Ω)
0 ... 10 V (RL ≥ 500 Ω)

Reactietijd 100 ms

Relais uitgang

(4) max. 250 AC V / 150 DC V
max. 5 A (250 AC V / 30 DC V)
max. 1250 VA / 150 W

Digitale

uitgang RS485

Sensorvoeding

24 V DC, max. 30 mA

Numeriek weergave

4-cijferig 7- segment LED-display

Weergave bereik

-1999 ... 9999

Weergave eenheid

Selecteerbaar (56 beschikbare eenheden)

Staafdiagram-weergave

88 mm / 55 segmenten

Resolutie

programmeerbaar

Nauwkeurigheid

± 0,5 segment

Omgevingsomstandigheden

Gebruik: -10 °C ... 55 °C / < 95% rF

Opslag: - 25 °C ... 70 °C / geen condensatie

Afmetingen

48 mm x 144 mm x 100 mm

Schakeltafel-uitsparing

44 mm x 137 mm

Voedingsspanning

85 ... 253 V AC (45 ... 65 Hz)of DC
20 ... 40V AC (45 ... 65 Hz) of DC

Vermogensopname

< 12 VA

Bescherming

Front: IP 50

Gewicht

< 400 g

Montage

Montageclips met klemschroeven,

Aansluiting via de klemmenstrook

Behuizing

Robuuste kunststofbehuizing

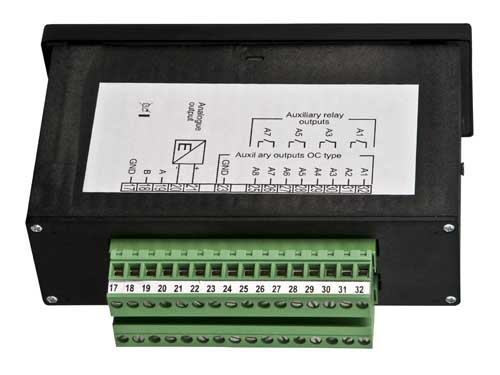

Hier kunt u de aansluitingen van het staafdiagram-display PCE-NA 5 zien

PCE-NA 5-1

Spanningsvoeding 85 … 253 V AC/DC

PCE-NA 5-2

Spanningsvoeding 85 … 253 V AC/DC, analoge uitgang 4…20 mA, RS485-interface

PCE-NA 5-3

Spanningsvoeding 20 … 40 V AC/DC

PCE-NA 5-4

Spanningsvoeding 20 … 40 V AC/DC, analoge uitgang 4…20 mA, RS485-interface
