Precisie krachtmeter PCE-FB serie
Precisie krachtmeter voor kracht en drukkracht / interne Mini SD kaart geheugen / grafische display / alarm meting / PEAK functie / USB-interface / software meegeleverd

De precisie-krachtmeter voor kracht en drukkracht, is verkrijgbaar in twee versies. Afhankelijk van het meetbereik heeft de precisie krachtmeter een interne of een externe meetkrachtcel. De precisie krachtmeter is een draagbaar instrument waarbij rekening is gehouden met de verschillende meetniveau's door middel van een inbouwmogelijkheid. Voor metingen boven de 500 N heeft de precisie krachtmeter een externe S meetcel, met een 3m lange kabel, die ook past binnen een krachtmeetopstelling. De precisie krachtmeter heeft twee verstelbare meetsnelheden, 10Hz of 40Hz. Daarmee zijn zeer goede real-time opnames van de kracht en drukkracht mogelijk. De precisie-krachtmeter kan de gemeten data intern opslaan op een SD-geheugenkaart of direct op de PC, handmatig of automatisch op et slaan en vervolgens uit te lezen. Om de trek- en drukkracht meting te evalueren, kan de precisie krachtmeter de mogelijkheid van een statistische uitlezing in de handset. Daar worden informatie over het aantal metingen, totale kracht, gemiddelde kracht, max- min en gemiddelde waarden en een grafische weergave, historgram en grafiek behandeld.  Als u vragen heeft over de precisie krachtmeter, raadpleeg dan de volgende data sheet of neem contact met ons op via het telefoonnummer +31 (0)900 - 120 00 03. Onze technische medewerkers en ingenieurs geven u graag meer advies over deze precisie krachtmeter en al onze andere producten op het gebied van meettechniek, weegtechniek en regeltechniek.

Precisie krachtmeter PCE-FB serie   Gebruikshandleiding van de Precisie krachtmeter PCE-FB serie  bekijken / afdrukken   CE Certificaat van de Precisie krachtmeter PCE-FB serie   Video van dePrecisie krachtmeter PCE-FB serie bekijken   Software van de Precisie krachtmeter PCE-FB serie downloaden   Productblad van de Precisie krachtmeter PCE-FB serie bekijken/downloaden



- Vermogen meter voor kracht-en drukkracht
- Meetbereik tot 150 kN (150.000 N)
- Max. 0,1% foutenmarge van het meetbereik
- Hoge meetsnelheid selecteerbaar (10Hz/40Hz)
- Interne en Mini SD-kaart opslag
- Automatische of handmatige opslag
- PEAK-functie (MIN / MAX)
- Grenswaardefunctie / Meetwaarde evenwicht

- Statistische grafische analyse
- Grafisch display met automatische uitlijning
- Menu navigatie: Duits, Engels, Spaans
- Inclusief PC-software evaluatie
- USB-en RS-232 interface
- Max. Overbelasting van 20%
- Net-en batterijvoeding mogelijk (verwisselbaar)
- Kalibratie door externe gewichten

Precisie power meter met interne meetcel
van de PCE-FB-serie
Precisie krachtmeter met externe meetcel
van de PCE-FB K-serie
Technische specificaties van de precisie krachtmeter PCE-FB serie

Krachtmeter met interne meetcel
PCE-FB 50
PCE-FB 200
PCE-FB 500

Bereik / Resolutie
50 N (5 kg) / 0,01 N (1 gram)
200 N (20 kg) / 0,05 N (5 g)
500 N (50 kg) / 0.10 N (10 g)

Krachtmeter met externe meetcel
PCE-FB 1K
PCE-2K FB
PCE-FB 5K
PCE-FB 10K
PCE-FB 50K
PCE-FB 100K
PCE-FB 150K

Bereik / Resolutie
1000 N (100 kg) / 0,2 N (20 g)
2000 N (200 kg) / 0,5 N (50 g)
5000 N (500 kg) / N 1 (100 g)
10000 N (1000 kg) / N 2 (200 g)
50.000 N (5000 kg) / 10 N (1 kg)
100000 N (10.000 kg) / 20 N (1 kg)
150000 N (15.000 kg) / 50 N (5 kg)

Meetonzekerheid

± 0,1% van het meetbereik

Zwaartekrachtgebied

handmatig of via GPS-gegevens aangepast

Meeteenheden

N, g, lb, oz, kg kgf, lbf, OZF

Kalibrering

Door externe F2 gewichten mogelijk

max. overbelasting

+ / - 20% is buiten bereik

Meetfrequentie

10 waarden / sec of 40 waarden / sec

Meetfuncties

Spanning en drukkracht meting / PEAK-functie (MIN - MAX Hold) / beperken meting / real-time meting met software

Weergave

Grafisch display 61 x 34 mm / automatische schermstand / Lampje

Menunavigatie

Meertalig: Duits / Engels / Spaans

Opslagopties

Intern geheugen en Mini SD kaart geheugen.
(Het interne geheugen is beperkt tot een meetbereik van maximaal 6.400 metingen)

Opslag

Handmatig - door het indrukken van een knop
Automatisch - 0.025 s - 99,9 s (instelbaar)

Interface

Seriële RS-232, 9-pins en USB

Software

inclusief software voor evaluatie en controle

Omgevingsomstandigheden

- 10 ... +40 ° C.

Voeding

4 x Ni-MH 2700 mAh oplaadbare AA-batterijen (vervangbaar) of door AC adapter ~ 230 V/12 V, 1,2 A, met inbegrip
Auto OFF-functie instelbaar

Levensduur batterij

Ongeveer 20 uur (zonder verlichting ongeveer 45 uur)

Afmetingen handset

210 x 110 x 40 mm

Krachtopvangelement met interne meetcel

11 mm lang, M6 x 9 mm draad

Kabellengte van de externe meetcel

ongeveer 3 m

Gewicht zonder meetcel

400 g (zonder batterijen)

Beelden van de precisie krachtmeter

Precisie krachtmeter: Informatie over de batterijstatus, meetsnelheid, kracht, max en min waarden in één oogopslag.

Precisie-krachtmeter: Uitlezing of opslag in diagramvorm waarbij individuele meetpunten opgevraagd kunnen worden.

Vertegenwoordiging van de frequentieverdeling in de precisie krachtmeter PCE-FB-serie

8 voorinstellingen met individuele kenmerken en elk 800 metingen in precisie krachtmeter

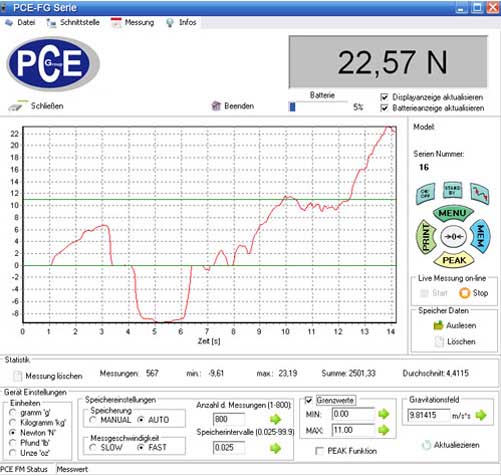

Precisie krachtmeter, inclusief PC software

De precisie-krachtmeter PCE-FB serie wordt met deze software geleverd. U kunt de krachtmeter met deze software uitlezen en controleren. De gemaakte testmeting met deze krachtmeter toont een kracht en drukkracht meting met ingevoerde grenswaarden. In het onderste gedeelte vindt u de statistische evaluatie van de meting, max, min en gemiddelde waarden enz. zoals de krachtmeter instellingen van de PCE-Fb serie.

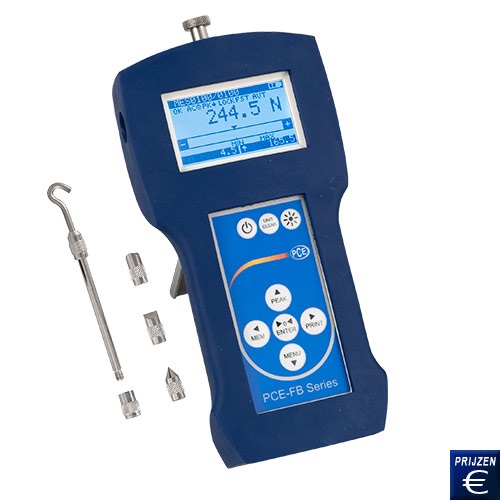

Precisie krachtmeter PCE-FB serie met interne cel voor trek- en drukkracht meting


PCE-FB K precisie krachtmeter met externe cel voor spanning en drukkracht


Achterkant van de precisie power meter met interne cel.
U kunt het batterijcompartiment en de vier-punts meting zien.


Precisie krachtmeter voor kracht en drukkracht

Leveringsomvang van de precisie krachtmeter PCE-FB serie
Precisie krachtmeter PCE-FB serie met interne cel

1 x precisie krachtmeter voor kracht-en drukkracht, afhankelijk van het model, 1 x beitel hoofd adapter, 1 x platte adapter, 1 x spitse kop adapter 1 x haak adapter, 1 x balhoofd adapter, 1 x Uitbreiding bar (90mm), 1 x analyse en controle software inclusief RS-232 datakabel, 1 x stroomadapter, 1 x draagtas

Precisie krachtmeter PCE-FB k serie met externe cel

1 x precisie krachtmeter voor kracht-en drukkracht afhankelijk van het model, 1 x externe meetcel incl. oogbouten, 1 x AC adapter, 1 x analyse en controle software, 1x RS-232 data transfer kabel, 2 x draagtas.

LET OP: Externe meetcellen van 100 kN worden geleverd zonder oogbauten

Optionele accessoires voor precisie kracht meter PCE-FB-serie
ISO Kalibratie / Certificering
Voor bedrijven die de precisie kracht meter wensen op te nemen in hun testapparatuur of jaarlijkse herkalibraties. De certificering omvat een kalibratie inclusief testcertificaat volgens DIN EN ISO / IEC 17025.

Testblok adapterplaat
Aangezien onze testopstellingen zijn ontworpen in verschillende combinaties van de krachtmeter met testbanken, zijn adapterplaten nodig voor een beveiligde installatie van de precisie krachtmeter.

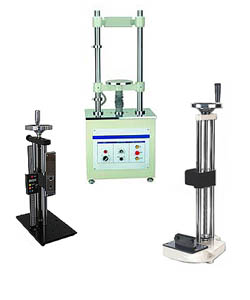

Proefbank/Test
Deze precisie krachtmeter kan worden gecombineerd met de drie beschikbare testbanken. Twee testbanken zijn uitgerust met een handwiel, de derde is een gemotoriseerde testbank. Het gebruik van de testbanken is altijd handig, bijvoorbeeld als u in het laboratorium terugkerende testen uitvoert, zoals het testen van dagelijkse producten en testen die ,waar mogelijk, de dezelfde voorwaarden (met uitzondering van persoonlijke-gerelateerde fouten) hebben.

De technische gegevens van de verschillende klassen kunt u zien, door de onderstaande link te volgen: testbanken.
