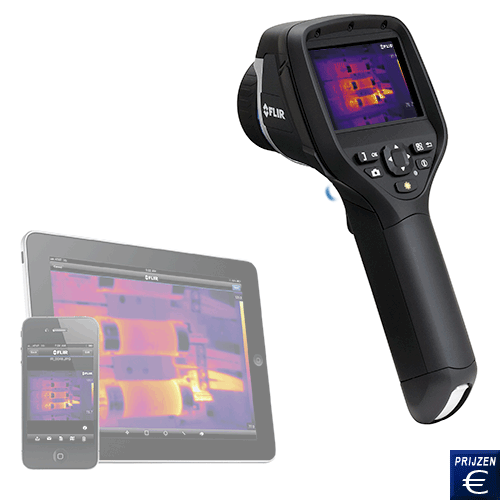

Multifunctionele warmtebeeldcamera Flir Ebx-serie
Warmtebeeldcamera voor diverse toepassingen (Electrotechniek / Mechaniek / Bouwtoepassingen) / Dauwpunt- en warmtealarm / geintergreerde digitale camera met Beeld-in-Beeld functie / Afbeeldingen opslaan op Micro SD-kaart / MPEG-4 streamen via USB

De warmtebeeldcamera's van de Flir Ebx-serie zijn kleine en extreem lichte camera's voor gebruikers die behoefte hebben aan een hoge resolutie, uitgebreide functies en de mogelijkheid om bevindingen te documenteren. De warmtebeeldcamera-modellen van de Flir Ebx-serie hebben alle functies die nodig zijn om weloverwogen beslissingen te nemen in de bouw. De camera's zijn speciaal ontworpen voor bouwinspecties en het opsporen van problemen in verwarming, ventilatie en AC-systemen om lucht lekken, vocht, energieverlies en een gebrek aan isolatie op te sporen. Het geïntegreerde dauwpunt- en isolatiealarm helpt bij de evaluatie van de infrarode beelden en brengt u rechtstreeks naar zwakke plekken in de isolatie van gebouwen. De resolutie van de infraroodbeelden van de Flir Ebx-serie varieren van 160 x 120 pixels tot 320 x 240 pixels, afhankelijk van het model camera. Met de geïntegreerde digitale camera, die afhankelijk van het model een tot 3.1 megapixel lens heeft, kunt u foto's nemen om de bevindingen in infraroodbeeld in kaart te krijgen. Een andere bijzonderheid is de Beeld-in-Beeld functie (niet bij de E30bx) van de warmtebeeldcamera's Flir Ebx-serie beschikken. Een functie van de warmtebeeldcamera is dat bij het nemen van een digitale foto, er een infraroodbeeld toegevoegd wordt. Zo blijven alle meetgegevens van de infraroodafbeelding behouden.Met deze functie zijn gevoelige of gevaarlijke ontwikkelingen in temperatuur te onthullen en te markeren. Het maakt de interpretatie van rapporten zeer gemakkelijk, zelfs voor mensen die niet vertrouwd zijn met infrarood-technologie. De Flir E40bx heeft een vaste Beeld-in-Beeld functie. Bij de warmtebeeldcamera Flir E50bx en E60bx kan het infrarood beeld worden geschaald naar het visuele beeld. Mocht u vragen hebben over de warmtebeeldcamera raadpleeg dan onderstaande technische specificaties of bel ons: +31 (0)900 - 120 00 03. Onze technici en ingenieurs zullen u graag adviseren over deze warmtebeeldcamera en andere producten van onze regelings- en controlesystemen, meetinstrumenten of weegschalen van PCE Benelux.

Resolutie tot 320 x 240 pixels
De resolutie van de FLIR infrarood beelden ebx-serie varieert van 160 x 120 pixels tot 320 x 240 pixels, afhankelijk van het model camera. Elke extra pixel betekent een plus van waardevolle temperatuurinformatie om probleemgebieden te identificeren.

Compact en lichtgewicht
De modellen van de FLIR ebx serie wegen slechts 825 gram, zodat ze gemakkelijk kunnen worden vervoerd in een heuptas.

Kwalitatief hoogwaardige digitale camera
Met een 2 of 3,1 pixel camera kunt u foto's maken om waarnemingen toe te wijzen aan het infraroodbeeld.

Beeldgalerij met thumbnails
Maakt het mogelijk snel te zoeken tussen opgeslagen beelden

Nauwkeurigheid van ± 2%
± 2 ° C of 2% van de aflezing.

LCD Touchscreen
Het touchscreen LCD-scherm geeft heldere infraroodbeelden en temperatuurmetingen weer.

Geïntegreerde lamp
Alle Ebx-serie camera's zijn uitgerust met een geïntegreerde LED-verlichting, die beelden van hoge kwaliteit garandeert, ongeacht het lichtniveau van het bouwterrein.

Lange levensduur van de batterij
Met 4 uur batterijduur (op locatie vervangbaar) laten de batterijen van de Ebx-serie ook bij een veeleisend schema u niet in de steek

Beeld-in-Beeld (BIB)
De beeld-in-beeld functie maakt het eenvoudiger om kritieke gebieden te lokaliseren en markeren

Thermal Fusion
Het naast elkaar plaatsen van het visuele en het infraroodbeeld voor een betere analyse.

Wifi
Sluit de IR-camera aan op een smartphone of tablet en gebruik de Flir ViewerApp (Voor Apple gebruikers) of de Flir Tools Mobile (Android) voor onmiddelijke verwerking of het doorsturen van beelden.

MeterLink™
De FLIR MeterLink-technologie vergemakkelijkt de controle van de gebouwen door de draadloze transmissie (via Bluetooth ®) van gegevens, die worden bepaald met een Extech vochtmeter, over de infraroodcamera mogelijk maakt. De MeterLink functionaliteit bespaart tijd en elimineert het risico van foutieve records in de handgeschakelde transmissie.

Tekst en gesproken commentaar
Tekst opmerkingen kunnen worden geselecteerd via het touch screen uit een voorgedefinieerde lijst. De opname van de gesproken memo's worden draadloos verzonden via een Bluetooth-headset.

Kant-en-klaar rapporten
Het is eenvoudig een rapport te creëren direct in de camera. Het rapport kan op een USB-stick worden gekopieerd en verder overgedragen worden aan de klant (Alleen bij de Flir E60bx)

Verwisselbare infraroodlenzen
De Ebx serie is voorzien van een standaard 25 ° lens en optionele 15 ° - 45 ° - lenzen.

Dauwpunt en isolatie alarm
Het relatieve vochtigheid alarm waarschuwt u voor de gebieden waar sprake is van gevaar van condensvorming. Een isolatie alarm toont de isolatie van een gebouw. Door het invoeren van relevante waarden in de camera worden de gebieden getoond die niet voldoen aan de specificaties van de opgegeven waarden, in gekleurde vorm.

De functies zijn afhankelijk van het cameramodel, zie hiervoor onderstaande technische specificaties.

Beeldprestaties

Gezichtsveld (FOV) / min. Focus afstand

25 x 19 ° / 0,4 m standaard optica
optioneel verkrijgbaar: 45 ° groothoek en 15 ° telelens

Spectraalbereik

7.5 ... 13

Vernieuwingsfrequentie

60 Hz

Beeldweergave

Focus

Handmatig

Focal Plane Array (FPA)

Ongekoelde microbolometer

Display

Ingebouwd 3,5 "LCD touch screen, 320 × 240 pixels

Meten

Temperatuurbereik

-20 ... 120 ° C

Nauwkeurigheid

± 2 ° C of ± 2% van de aflezing

Laseraanwijzer

Laser

AlGaInP Halfgeleiderdiodelaser, Klasse 2: de positie wordt weergegeven in het infrarode beeld

Meetfuncties

Emissiviteitscorrectie

Variabel van 0,01 tot 1,0 of geselecteerd uit materiaallijst

Meetcorrecties

Gereflecteerde temperatuur, optica transmissie of atmosferische transmissie

Automatische spot heet- / koud herkenning

Automatische markering van het heetste of koudste punt in het gebied

Dauwpunt

1 dauwpunt

Isolatiealarm

1 isolatiealarm

Isothermisch

Weergave van definieerbare temperaturen boven/onder/interval in dezelfde kleur

Instellingen

Beeldinstellingen

Kleurpaletten (Arctic, grijs, ijzer, lava, regenboog en regenboog HC), beeldcorrectie (automatisch / handmatig)

Standaardinstellingen

Lokale aanpassing van: eenheden, taal, datum en tijd formaten, automatische uitschakeling, weergave-intensiteit (helderheid)

Beeldopslag

Formaat

Standaard JPEG-formaat - inclusief de temperatuurmeetgegevens op SD-geheugenkaart

Type

IR / Visueel beeld; gelijktijdige opslag van infrarood- en visueel beeld

Stroomvermogen

Batterij type

Lithium-ion batterij (op locatie vervangbaar) - 4 uur werking

Oplaadsysteem

In camera, AC-adapter, 2-bay lader of 12 V auto-adapter

Energiemanagement

Automatische uitschakeling (instelbaar)

Netwerkbewerking

AC-adapter, 90 ... 260 VAC ingang

Voltage adapter

12 V DC-uitgang

Omgevingsomstandigheden

Temperatuurbereik

-15 ... 50 ° C

Opslagtemperatuurbereik

-40 ... 70 ° C

Gebruik en opslag luchtvochtigheid

IEC 60068-2-30/24 h 95% relatieve vochtigheid +25 ° C ... +40 ° C

Shock + Vibration

25 g (IEC 60068-2-29) / 2 g (IEC 60068-2-6)

Beschermingsklasse van de behuizing

IP 54 (IEC 60529)

Gegevensinterface

Interfaces

USB-mini, USB-A, composite video

USB

USB-A: Sluit aan op de externe USB-apparaten - USB Mini-B: Data-overdracht van en naar pc / Streaming MPEG 4

Fysieke eigenschappen

Camera gewicht (inclusief batterij)

0.825 kg

Afmetingen (L x B x H)

246 × 97 × 184 mm

Afmetingen van verzending

560 x 370 x 190 mm

Gewicht bij verzending

5.3 kg

Temperatuurregeling van elektrische componenten met een warmtebeeld camera Flir Ebx-serie

Het vooraanzicht van de warmtebeeldcamera
Flir Ebx-serie

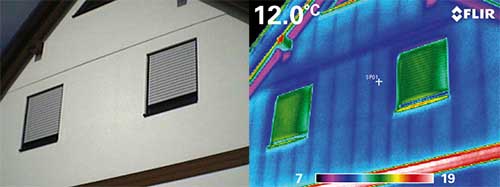

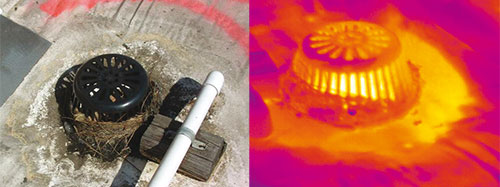

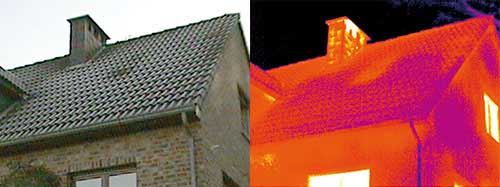

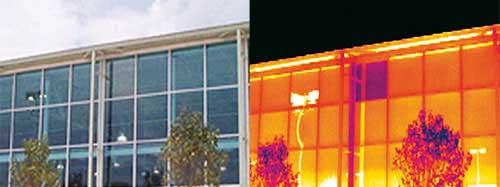

Andere toepassingsvoorbeelden van warmtebeeldcamera Flir Ebx-serie

Leveringsomvang
1 x warmtebeeldcamera FLIR E30bx, FLIR E40bx, FLIR E50bx of FLIR E60bx met optica, 1 x stevige draagtas, 1 x batterij, 1 x handriem, 1 x kalibratiecertificaat, 1 x cd-rom met FLIR ToolsTM pc-software, 1 x geheugenkaart , 1 x lenskap, 1 x voedingsadapter, 1 x gedrukte handleiding, 1 x gedrukte handleiding, 1 x USB-kabel, 1 x Handleiding op CD-ROM, 1 x videokabel 1 x Garantie-uitbreidingskaart of registratiekaart

Optionele toebehoren
- Adapter voor sigarettenaansteker, 12 V DC, 1,2 m (1196497)
- Batterij (T197752)
- Statiefadapter (T197926)
- Bluetooth-headset (T197771)
- Zon scherm (T127100)
- 10 mm lens, 45 ° kijkhoek incl. envelop (1196960)
- 30 mm lens, 15 ° kijkhoek incl. Cover (1196961)
- IR inspectievensters Flir IRW-serie
