Multichannel-Datalogger PCE-KD5
Tot 48 analoge of binaire ingangen / 16 Schakel- of 8 analoge uitgangen /
Grafische TFT-weergave met touchscreen / RS485-interface / ca. 30 mathematische functies 8 geintegreerde PID-regelaars

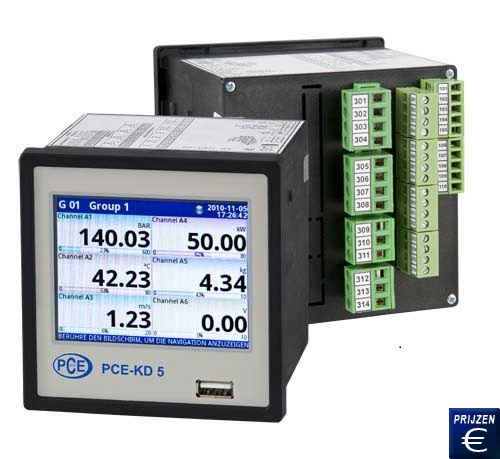

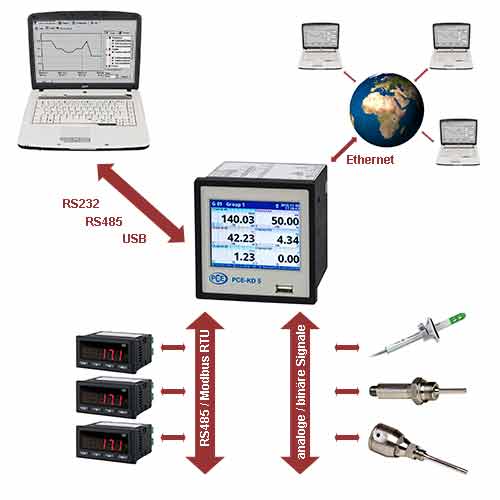

De Multichannel-Datalogger PCE-KD5 kan voor verkoop, visualisering, opslag, regelgeving, controle van meetgegevens en processen gebruikt worden. Deze datalogger is een veelzijdig inzetbaar instrument dat op een Linux systeem werkt. Over drie vrij configureerbare slots laat de Multichannel-Datalogger zich met 48 analoge ingangen, 48 binaire ingangen, 24 TC-ingangen (bijv. type K Thermo-elementen), 12 RTD-ingangen (bijv. PT100 Sensoren), 16 Relais-/SSR-uitgangen of 8 analoge uitgangen uitrusten. Deze mogelijkheden maken de Multichannel-Datalogger voor bijna alle denkbare apllicaties geschikt. De gemaakte proces- en schakelsignalen worden op de 60 interne logische kanalen van de Datalogger geplaatst en kunnen op meerdere manieren verrekend worden of over 8 geintegreerde PID-regelaars voor regeling van processen gebruikt worden. Optioneel kan ook het 1,5 GB grote interne geheugen in de Multicahnnel- Datalogger gebruikt worden, om data met een maximale samplerate van 10 Hz te loggen. De Mens-Machine-interface bestaat uit een kleuren TFT-display met touchscreen. De datalogger kan gemeten meetwaarden over 8 weergavemodi laten zien. De communicatie van de datalogger met procesbesturingssystemen of sensoren/zenders kan over verschillende digitale interfaces plaats vinden. RS485/232, USB of Ethernet staan, bij juist gebruik van de slots, ter beschikking. Over deze interfaces kan een muis of toetsenbord aangesloten worden. Met de optionele software wordt het aantal functies uitgebreid. De optionele software wordt gebruikt voor voor opname, archivering en presentatie van meetgegevens. Dit maakt het mogelijk om een analyse te maken van de opgeslagen meetreeksen. Afhankelijk van de softwareversie kunnen ook berichten worden gestuurd naar de telefoon van de gebruiker. Onder de volgende link vindt u meerdere Multichannel Dataloggers.Mocht u vragen hebben over de multichannel-datalogger PCE-KD5, dan kunt u de volgende technische  specificaties raadplegen of neemt u contact met ons op via het telefoonnummer +31 (0)900 - 120 00 03 Onze technici en ingenieurs zullen u graag met raad bijstaan over deze multichannel-datalogger en/of over ieder willekeurig product van onze regelings- en controlesystemen, meetinstrumenten of weegschalen van PCE Benelux.

- max. 48 analoge en binaire
  ingangen
- Grafische TFT-Anzeige met
  touchscreen
- Transmittervoeding 24 V DC / 200
  mA

- 8 geintegreerde PID-regelaars
- Interface RS485 / Modbus RTU
- 3 Slots vrij configureerbaar
- Samplerate max. 10 Hz
-  Optioneel met ethernet-interface.

Ingangen (max.)

48 analoge ingangen (0 ... 20 mA of 0 ... 10 V), 48 binaire ingagen
(low: 0 ... ± 1 V, high: ± 3 V ... ± 30 V)
24 Thermo-element ingangen
(Typ J, K, S, T, N, R, B, E)
12 RTD 4-geleider ingang
(Pt100, Pt500, Pt1000)
Digitale ingang: 1 x 24 V DC

Uitgangen (max.)

8 Analoge uitgangen (4 ... 20 mA)
16 Relais (1 A / 250 V)
16 SSR (100 mA / 15 V)
4 Relais (5 A / 250 V)

Transmittervoeding

24 V DC ± 5 %, 200 mA

Digitale interfaces

Standaard:
1x RS485 (Modbus RTU)
1x USB Host
1x USB Device

Update Version (ACM Modul):
2x RS485
1x RS485/RS232
1x USB Host
1x USB Device
1x Ethernet 10 Mbit/s

Display

8,9 cm (3,5") grafische TFT, kleuren (16 Bit),
320 x 240 Pixel, Touchscreen

Stroomspanning

19 ... 50 V DC / 16 ... 35 V AC of
85 ... 260 V AC/DC

Invoer

15 VA typisch, 20 VA max.

Bescherming

Standaard:
a) IP 40
b) IP 42 (met transparant afsluitbaar front)
c) IP 65 (Voorzijde, met extra raam)

met Front-USB:
a) IP 40
b) IP 42 (met transparant afsluitbaar front)

Data-opslag

1,5 GB (voldoende voor 50 dagen, 60 Kanalen, Meetfrequentie 1 Hz)

Samplerate

max. 10 Hz bzw. max. 200 waarden/s

Omgevingstemperatuur

In bedrijf: 0 °C ... 60 °C
Opslag: -10 °C ... +70 °C

Paneeluitsparing

96 mm x 96 mm x 100 mm

Afmetingen

90,5 mm x 90,5 mm

Gepresenteerd als grafiek

Weergave van systeemtoestand

Weergave van alle meetwaarden

In Marine-Modus

Balkendiagram

In wijzermodus

Presentatie van windsnelheid en windrichting in een wijzerdiagram

De display kan elk kanaal in een andere kleur laten zien

PCE-KD5-UI4

4 x Spanningsingang + 4 x Stroomingang

PCE-KD5-UI8

8 x Spanningsingang + 8 x Stroomingang

PCE-KD5-U16

16 x Spanningsingang

PCE-KD5-I16

16 x Stroomingang

PCE-KD5-RT4

4 x Resistance temperature detector

PCE-KD5-TC4

4 x Thermo-element

PCE-KD5-TC8

8 x Thermo-element

PCE-KD5-D8

8 x Digitaleingang

PCE-KD5-D16

16 x Digitaleingang

PCE-KD5-R45

4 x Relaisuitgang, 5 A, Wisseler

PCE-KD5-R81

8 x Relaisuitgang, 1 A

PCE-KD5-S8

8 x SSR-uitgang

PCE-KD5-S16

16 x SSR-uitgang

PCE-KD5-IO2

2 x 4...20 mA uitgang

PCE-KD5-IO4

4 x 4...20 mA uitgang

Verdere opties

Vrijgave van de datalogger-functie

Licensie voor aktivering datalogger-functie

ACM-Module

Upgrade communitiemodule met:
2x RS485
1x RS485/RS232
1x USB Host
1x USB Device
1x Ethernet 10 Mbit/s

Tweede USB-Port

Tweede USB-Host interface

Afdichtingsframe

Voorzijde bescherming naar IP65

Applicatie van Multichannel-Datalogger PCE-KD5

Omvang van de levering
1 x Multichannel-Datalogger PCE-KD5 (in gewenste configuratie), 1 x handleiding

Optionele toebehoren

Sluitbare deur met transparant paneel:
Om de Multichannel-Datalogger van externe mechanische werkingen te beschermen, en manipulatie door onbevoegde personen te voorkomen kan optioneel die sluitbare deur aangeschaft worden. Door de transparante deur blijven de meetwaarden leesbaar. De beschermingsgraad wordt hierdoor verhoogt naar IP42.

Tafelbehuizing PCE-TGH905 voor PCE-KD5
De tafelbehuizing voor de PCE-KD5 maakt het mogelijk om de Datalogger ook buiten een paneel te gebruiken. Met hulp van deze tafelbehuizing is het denkbaar dat de de PCE-KD5 in een laboratorium ingezet kan worden. Eveneens is een wandbehuizing PCE-WGH905 met IP65 bescherming beschikbaar, waardoor er een wandmontage direct bij het meetpunt kan plaats vinden.

DIN-rail adapter voor PCE-KD5
De DIN-rail adapter maakt het mogelijk om de PCE-KD5 op een rail te monteren met DIN-U-Profiel.

USB/RS485 Converter
RS232/RS485 Converter
Deze converters zorgen voor communicatie tussen de datalogger en pc.

Software DAQ Manager Software Box
De DAQ Manager neemt de opgeslagen meetwaarden over van de datalogger en archieveert deze. Het maakt hierbij niet uit of de data van een USB-stick gelezen worden of via het Ethernet.
