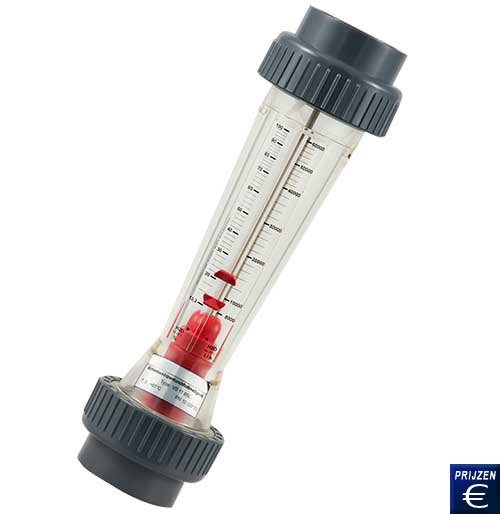

Kunststof rotatiemeter serie PCE-VS
kunststof rotatiemeter voor het meten van het debiet in leidingen en luchtventilatie buizen Nm3/h of water l/h, al naar gelang het model

De kunststof rotatiemeter is een instrument om het debiet van vloeibare stoffen, oftewel vloeistoffen of gassen in leidingen te bepalen. De kunststof rotatiemeter serie PCE-VS werkt volgens het principe van het lichaam in suspensie. In de kunststof, kegelvormige meetbuis van de rotatiemeter bevindt zich een drijvertje dat door de druk van het stromende medium naar boven wordt geduwd. Hoe hoog het drijvertje van de rotatiemeter naar boven wordt geduwd, hangt af van het debiet. Naarmate het debiet toeneemt, neemt de weerstand toe. Het drijvertje van de kunststof rotatiemeter stijgt en verhoogt het oppervlak tussen het drijvertje en de glazen buis. Hiermee vermindert de stromingsweerstand, totdat die gelijk is aan de som van de kracht van het gewicht van het drijvertje en de opstijgende kracht. Het niveau als maat voor het debiet kan worden afgelezen op een schaal van de kunststof rotatiemeter. Daarom is de rotatiemeter er in verschillende uitvoeringen. De kunststof rotatiemeter wordt standaard geleverd met een schaal in l/h voor water of Nm³/h voor lucht. Het aflezen van het debiet wordt vergemakkelijkt door twee, in de rotameter geïntegreerde, instelbare indicatoren voor de theoretische waarde. Mocht u vragen hebben over de kunststof rotatiemeter serie PCE-VS, dan kunt u de volgende technische specificaties raadplegen of neemt u contact met ons op via het telefoonnummer +31 (0)900 - 120 00 03. Onze technische medewerkers en ingenieurs geven u graag meer advies over deze rotatiemeter en al onze andere producten op het gebied van meettechniek, weegtechniek en regeltechniek.

kunststof rotatiemeter serie PCE-VS   Gebruikshandleiding van de kunststof rotatiemeter serie PCE-VS  bekijken / afdrukken   CE Certificaat van de kunststof rotatiemeter serie PCE-VS   Video van de kunststof rotatiemeter serie PCE-VS   Software van de kunststof rotatiemeter serie PCE-VS   Productblad van de kunststof rotatiemeter serie PCE-VS

Kunststof rotatiemeter serie PCE-VS

- Leescapaciteit in l/h of Nm3/h
- Hoge weerstand
- Roestbestendig
- Hoge reproduceerbaarheid
- Bereik van 1,5 - 60.000 l/h
- Eenvoudige montage
- Geen externe voeding nodig

- Nauwkeurigheidsklasse 4, volgens VDI 3513
- Om vloeistoffen en gasvormige media te meten
- Instelling van de indicators van de theoretische waarden
- Drijver van PVDF (Polyvinylideenfluoride)

Technische specificaties

Serie

VS11...

VS12...

VS13...

VS32...

VS33...

Eigenschappen

Nauwkeurigheid

Nauwkeurigheidsklasse 4, volgens VDI 3513, pagina 2

Nominale druk

30 ºC PN 10

Temp. van het medium

0 ... 60 ºC

0 ... 100 ºC

0 ... 40 ºC

Meetbuis

PA (Trogramid)

PSU (Polisuifon)

PVC

Drijver

PVDF (Polyvinylideenfluoride))

O ring

EPDM (Ethyleen Propyleen Dieen type M ASTM)

Serie VS1... (lengte = 335 mm)

Type

Nominale waarde

Bereik voor water

Bereik voor lucht
0 ... 8 bar

VS 1_25A...

DN25

50 - 500 l/h

1,5 - 42 Nm3/h

VS 1_25B...

DN25

100 - 1000 l/h

2,5 - 87 Nm3/h

VS 1_32C...

DN32

150 - 1500 l/h

4 - 135 Nm3/h

VS 1_32E...

DN32

250 - 2500 l/h

7 - 237 Nm3/h

VS 1_40D...

DN40

200 - 2000 l/h

6 - 174 Nm3/h

VS 1_40F...

DN40

300 - 3000 l/h

9 - 324 Nm3/h

VS 1_40G...

DN40

600 - 6000 l/h

17 - 522 Nm3/h

VS 1_50G...

DN50

600 - 6000 l/h

17 - 525 Nm3/h

VS 1_50H...

DN50

1000 - 10000 l/h

29 - 903 Nm3/h

VS 1_50I...

DN50

1500 - 15000 l/h

53 - 1215 Nm3/h

VS 1_65J...

DN65

2000 - 20000 l/h

55 - 1635 Nm3/h

VS 1_65K...

DN65

3000 - 30000 l/h

80 - 2274 Nm3/h

VS 1_65L...

DN65

8000 - 80000 l/h

 - - -

Waarschuwing:
Hou rekening met de verschillende nauwkeurigheid-bereiken voor lucht.

Afmetingen VS1... (L = 335 mm)

De VS1 uit de serie Kunststof rotatiemeters PCE-VS

Aanwijzing voor de installatie en montage van de kunststof rotatiemeter PCE-VS
De rotameters moeten verticaal en spanningsvrij worden geïnstalleerd.
Het is noodzakelijk een doorstroom van ingang naar uitgang te voorzien, ingang ongeveer 10 x DN,
uitgang ongeveer 5 x DN

G

 DN

dm

L

 z

Lm

ØD

1 1/2"

25

32

335

341

385

60

2"

32

40

335

341

393

72

2 1/4"

40

50

335

341

403

83

2 3/4"

50

63

335

339

417

103

3 1/2"

65

75

335

341

429

122

Serie VS3... (lengte = 165...200 mm)

Type

Nominale waarde

Bereik voor water

Bereik voor lucht
0 ... 10 bar

VS3_10P...

DN10

1,5 - 15 l/h

0,01 - 1,8 Nm3/h

VS3_10Q...

DN10

2,5 - 25 l/h

0,2 - 3,2 Nm3/h

VS3_10R...

DN10

5 - 50 l/h

0,5 - 6,4 Nm3/h

VS3_10T...

DN10

10 - 100 l/h

0,8 - 10 Nm3/h

VS3_15S...

DN15

8 - 80 l/h

0,6 - 9,5 Nm3/h

VS3_15U...

DN15

15 - 150 l/h

1,4 - 19 Nm3/h

VS3_15V...

DN15

20 - 200 l/h

1,5 - 25 Nm3/h

VS3_25U...

DN25

15 - 150 l/h

1,0 - 21 Nm3/h

VS3_25W...

DN25

30 - 300 l/h

1,5 - 35 Nm3/h

VS3_25A...

DN25

50 - 500 l/h

3 - 60 Nm3/h

VS3_25B...

DN25

100 - 1000 l/h

6 - 100 Nm3/h

Waarschuwing:
Hou rekening met de verschillende nauwkeurigheid-bereiken voor lucht.

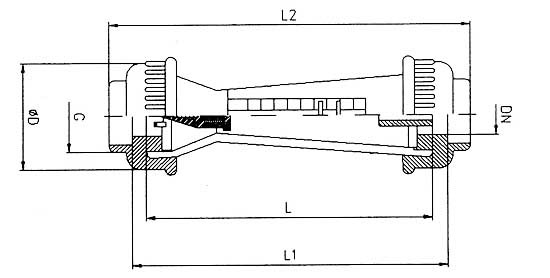

Afmetingen VS3... (L = 165...200 mm)

De VS3 uit de serie Kunststof rotatiemeters PCE-VS

Aanwijzing voor de installatie en montage van de kunststof rotatiemeter PCE-VS
De rotameters moeten verticaal en spanningsvrij worden geïnstalleerd.
Het is noodzakelijk een doorstroom van ingang naar uitgang te voorzien, ingang ongeveer 10 x DN, uitgang ongeveer 5 x DN

G

DN

dm

L

L1

 L2

 ØD

3/4"

10

16

165

 171

199

35

1 "

15

 20

185

191

223

43

1 1/2"

25

32

200

 206

250

60

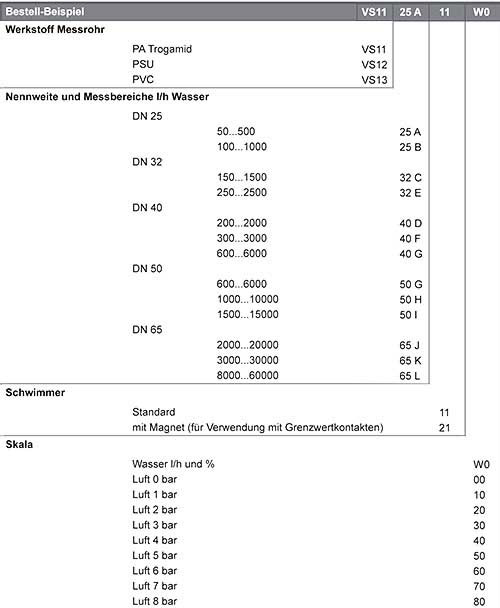

Voorbeelden voor het bestellen van de kunststof rotatiemeter PCE-VS

Voorbeeld van het bestellen van de Kunststof rotatiemeter serie PCE-VS

Waarschuwing:
Hou rekening met de verschillende nauwkeurigheid-bereiken voor lucht.

Materiaal van de meetbuis

Nominale waarde

Drijver

Schaal

PA Trogamid

DN40 / 200 ... 20000

Standaard

Water l/h in %

VS11

40D

11

 W0

Bestelnummer
VS11 40D 11 W0

Inhoud van de doos
1 x kunststof rotatiemeter serie PCE-VS
Extra component
- Alarmcontacten
De alarmcontacten VSK1 en VSK2 worden gebruikt voor de externe controle van het debiet dat men wil beperken. Ze worden in de buis aangebracht en kunnen op willekeurig welke waarde van de gemerkte schaal worden ingesteld. Een magneet die vast bevestigd is aan de drijver opent of sluit een, in het alarmcontact geïntegreerde, reed- contact. De schakelfunctie is stabiel. Dit betekent dat de schakeltoestand actief blijft zelfs wanneer de magneet zich ver van het contact bevindt. Wanneer er achteraf een contactalarm wordt geïnstalleerd, houdt er dan rekening mee dat de standaard drijver vervangen moet worden door een drijver met magneet.
Optioneel alarmcontact voor de Kunststof rotatiemeter serie PCE-VS

Grafiek bij het optionele alarmcontact voor de Kunststof rotatiemeter serie PCE-VS

Spanning

max. 230 V AC

Vermogen

max. 10 W / 12 VA

Stroom

max. 0,5 A

Contactweerstand

200 mΩ

Isolatieweerstand

1011 mΩ

Omgevingstemperatuur

0 ... 55 ºC

Type bescherming

IP65, volgens DIN 40050

Schakel-hysterese

1-2 mm

Naar Kunststof rotatiemeter serie PCE-VS  Van Kunststof rotatiemeter serie PCE-VS  naar de homepage
