Gemotoriseerde krachtmeters voor trek- en drukkracht PCE-TF 3 / PCE-TF 5
Gemotoriseerde trek- en drukkracht proefopstelling / intelligente Servoversterker / Bedienelementen voor "Tip- en duurgebruik" aan de voorzijde/ optionele Lastbegrenzing

Onze gemotoriseerde trek- en drukkracht proefopstelling PCE-TF 3 / PCE-TF 5 werkt perfect, indien er gelet wordt op een overbelasting van maximaal 10 % van de nominale belasting. De PCE-TF 5 beschikt over een kruiskopsnelheid, waarbij de spindel met radiale- en druklagers zo gebouwd is, dat hij statisch en dynamisch boven de nominale belasting voorgespannen wordt en er daardoor geen speling in de lagers zit. De PCE-TF 3 en PCE-TF 5 beschikken verder over een mid traverse, die aangedreven wordt via de spindel en een moer. Dit gebeurt via lange bronzen bussen met een nauwsluitende pasvorm (H7 – H9) langs de sterk gepolijste kolom. De gelijkstroommotor beschikt over een aandrijving zonder speling en is via vouwslotjes met de spindel verbonden. Verder bevinden zich het netsnoer en de vermogenselektronica en de behuizing. Bij de vermogenselektronica gaat het om een intelligente Servoversterker, welke een stroomvoorziening van 26 V DC nodig heeft en vrij programmeerbaar is. Deze wordt eveneens gestuurd door onze (H7 – H9) langs de kolom via de bedieningselementen aan de voorzijde. Mocht u vragen hebben over de Gemotoriseerde krachtmeters voor trek- en drukkracht PCE-TF 3 / PCE-TF 5, dan kunt u de volgende technische specificaties raadplegen of neemt u contact met ons op via het telefoonnummer +31 (0)900 120 00 03. Onze technische medewerkers en ingenieurs geven u graag meer advies over deze gemotoriseerde krachtmeter en al onze andere producten op het gebied van meettechniek, weegtechniek en regeltechniek.

Gemotoriseerde krachtmeters voor trek- en drukkracht PCE-TF 3 / PCE-TF 5   Gebruikershandleiding van de Gemotoriseerde krachtmeters voor trek- en drukkracht PCE-TF 3 / PCE-TF 5    Productblad van de Gemotoriseerde krachtmeters voor trek- en drukkracht PCE-TF 3 / PCE-TF 5

Gemotoriseerde krachtmeters voor trek- en drukkracht PCE-TF 3 / PCE-TF 5

De eerste tuimelschakelaar is van toepassing op de traverse van boven naar beneden. De tweede tuimelschakelaar daarentegen regelt de bedrijfsmode. De eerste mogelijkheid is de methode met maximale snelheid, waarbij de snelheid bepaald wordt door het tippen van de drukknop. Voor deze manier moet de schakelaar naar boven geschakeld zijn. De andere mogelijkheid is het duurzame gebruik. Hiervoor moet de schakelaar naar onder geschakeld zijn. Tijdens dit gebruik kan de snelheid via de potentiometer ingesteld worden. Het grenswaardensignaal van de evaluatie-elektronica PCE-MMT I of PCE-MMT E is via de bovenste 9-polige Sub-D aansluiting op de rugzijde aansluitbaar. Dat maakt het mogelijk om de machine bij het bereiken van een vooringestelde kracht (optionele afstandsgrens) te stoppen. Onze gemotoriseerde trek-drukkrachtmeter is speciaal voor de handheld-krachtmeter PCE-MMT 1 gemaakt.

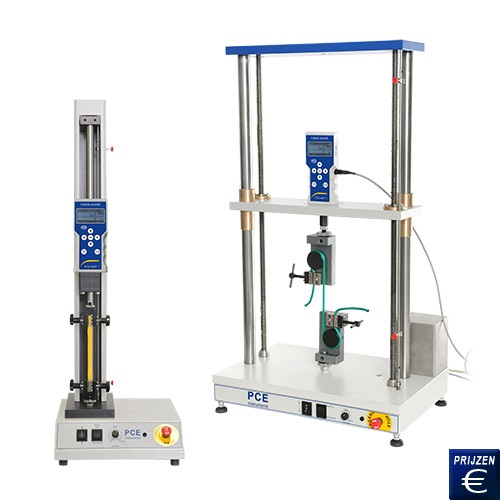

Gemotoriseerde trek-drukkrachtmeter PCE-TF 3  Gemotoriseerde trek-drukkrachtmeter PCE-TF 5

Productblad van de Gemotoriseerde krachtmeters voor trek- en drukkracht PCE-TF 3

- Ingebouwde intelligente Servoregelaar
- NOT-AUS schakelaar
- Potentiometer

Productblad van de Gemotoriseerde krachtmeters voor trek- en drukkracht  PCE-TF 5

-"Tip- en duurbedrijf"
- passend bij de PCE-MMT I
- opt. lastbegrenzing

Technische specificaties van de Gemotoriseerde krachtmeters voor trek- en drukkracht PCE-TF 3 / PCE-TF 5

Gemotoriseerde trek-drukkrachtmeter PCE-TF 3

PCE-TF 3

≤ 1000 N

Meetbereik

885 mm

Hoogte

300 mm

Breedte

360 mm

Diepte

550 mm

Totale takt

120 / 110 mm

Werkruimte breedte / diepte

57 mm

Actieradius om krachtas

57 mm

Weergave traverse

Ø 14 mm

Traverse gat

M 8

Bodemplaat gat

ca. 21 kg

Gewicht

elektronisch (optioneel)

Meetbereik weergave

Resolutie 0,1 mm

Weg begrenzing

elektronisch (optioneel)

Last begrenzing

gemotoriseerd

Aandrijving

230 v / 50 Hz / 1 A

Gemotoriseerde trek-drukkrachtmeter PCE-TF 5

PCE-TF 5

PCE-TF 5

Meetbereik

≤ 5000 N

Hoogte

870 mm

Breedte

485 mm

Diepte

310 mm

Totale takt

620 mm

Werkruimte Breedte / Diepte

345 / 310 mm

Actieradius om Krachtas

167 mm

Weergave traverse

---

Traverse gat

M 12

Bodemplaat gat

M 12

Gewicht

ca. 43 kg

Meetbereik weergave

elektronisch (optioneel)

Weg begrenzing

Resolutie 0,1 mm

Last begrenzing

elektronisch (optioneel)

Aandrijving

230 v / 50 Hz / 1 A

Inhoud van de levering
1 x Gemotoriseerde trek-drukkrachtmeter PCE-TF 3 / PCE-TF 5, 1 x Netsnoer,1 x Klemgereedschap, 1 x Dwarspen, 1 x Speciale sleutel

Optionele toebehoren gemotoriseerde trek-drukkrachtmeter PCE-TF 3 / PCE-TF 5

Beschermkap met elektronisch deurcontact

Gemotoriseerde trek-drukkrachtmeter PCE-TF 3 / PCE-TF 5: geschikte Makrolon – Beschermkap met elektronisch deurcontact.

Optioneel beschikbare belastingsgrenzing

Gemotoriseerde trek-drukkrachtmeter: optioneel beschikbare belastingbegrenzing

Hand held meter PCE-MMT I

Gemotoriseerde trek-drukkrachtmeter: handheld-meter PCE-MMT I voor de inbouw in de proefopstelling
