Containerweegschaal PCE-LWS-serie
Meetbereik tot 12 t / meetcellen P67 beschermd / LED display IP65 / 4-20 mA /
4 schakeluitgangen / Instelbare limieten / incl. montageplaten / eenvoudige installatie

De container weegschaal een weegsysteem dat onder de bestaande container gebouwd kan worden om de inhoud van de houder controleren. Het weegsysteem van container weegschaal bestaat uit vier afzonderlijke units die onder de contactpunten van de container geplaatst worden. Het weegsysteem registreert het gewicht van de volledige lading van de container en kan daardoor veranderingen in het gewicht vaststellen. Of het nu gaat om controle van het niveau of bewaking van de afname of toename van materiaal, de container weegschaal is een zeer goede en veelzijdige oplossing. De weegmodules van het weegsystemen zijn verkrijgbaar in diverse weegbereiken waardoor voor elke container een geschikte keuze gemaakt kan worden. Het display is geïnstalleerd in een robuuste gietaluminium behuizing met beschermingsgraad IP65. Deze container weegschaal is voorzien van 4 potentiaalvrije relaisuitgangen, 4 ... 20 mA analoge uitgang, RS-232 en RS-485-interface. Dit alles zorgt ervoor dat de container weegschaal goede integratiemogelijkheden biedt in uw procestechnologie. Mocht u vragen hebben over de containerweegschaal PCE-LWS serie, dan kunt u de volgende technische specificaties raadplegen of neemt u contact met ons op via het telefoonnummer +31 (0)900 120 00 03. Onze technische medewerkers en ingenieurs geven u graag meer advies over deze containerweegschaal en al onze andere producten op het gebied van meettechniek, weegtechniek en regeltechniek.

- Voor containers van maximaal 12 t
- Doseerfunctie incl. 4 schakelcontacten.
- Limit functie / alarmgrenzen
- 4 weegmodules voor 4 steunpunten
- Weegcellen IP67 beschermd

- Display IP65 beschermd
- RS-232 / RS-485-interface
- 4 programmeerbare schakeluitgangen
- 4-20 mA analoge uitgang
- Eenvoudige installatie in bestaande systemen

Technische specificaties van de containerweegschaal PCE-LWS serie

Model

PCE-LWS 500

PCE-LWS 1000

PCE-LWS 2000

PCE-LWS 3000

* Houd alstublieft rekening met het gewicht en de gewichtsverdeling van de constructie om overbelasting van de afzonderlijke cellen te voorkomen.

Display

LED groen / cijferhoogte 15mm

Montage

Wandmontage

Functies

- aanduiding huidige gewicht
- tarra instelbaar
- doseerfunctie
- naloop correctie
- Bruto / Netto wegen

Ingangen

- 3 schakelingangen, bijv. voor start dosering
  etc.
- Voor maximaal 8 weegmodules met 350
  Ohm

Uitgangen

1 x bi-directionele RS232-interface
1 x bi-directionele RS-485-interface
1 x Ethernet / LAN
1 x 4 ... 20 mA analoge uitgang
/programmeerbaar
4 x schakeluitgangen bijv. voor dosering

Afmetingen beeldscherm

zie technische tekening

Voeding

- AC 220 V ± 15%, 50 / 60Hz
- DC 24 V ± 20%

Kabellengte scherm - aansluitkast

5 m (uitbreiding optionele accessoires)

Aansluitkast

IP65 / roestvrij staal / voor maximaal 4 cellen

Loadcellen

IP67 / nauwkeurigheid klasse C3

Kabellengte load cell - aansluitkast

5 m

Meetnauwkeurigheid

± 0,2% F.S.

Werktemperatuur

- 25 ° C ... + 40 ° C

LET OP: De ingebouwde modules bieden geen anti-kantel bescherming of soortgelijke bescherming van de constructie. Het is de taak van de planner of installateur om de constructie te plannen, zodat invloeden zoals zijwind, trillingen, schokken, etc. niet het ontwerp van de constructie in gevaar brengen.

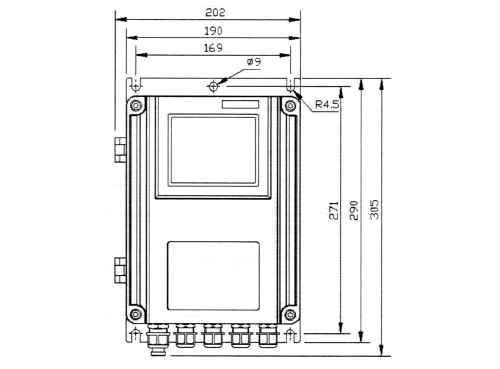

Afmetingen van het display van de Container weegschaal PCE-LWS Serie

Omvang van de levering van de containerweegschaal PCE-LWS serie

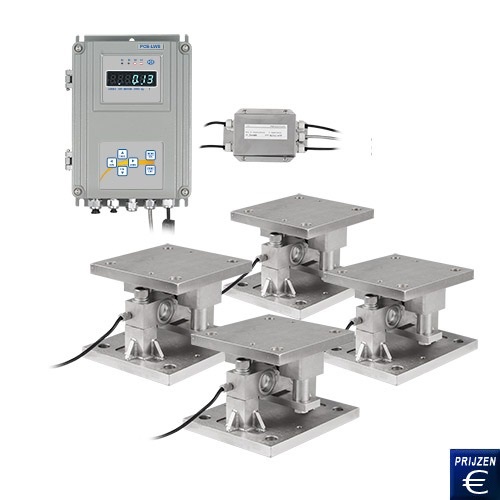

1 x Container weegschaal PCE-WLS (vooraf geconfigureerd), bestaande uit: 4 x ingebouwde modules, 4 x weegcellen, 1 x aansluitkast, 1 x display, 5 m kabel en 1 x debruiksaanwijzing.

Display kabel
Mocht de standaard display kabel van de weegschaal niet lang genoeg zijn ,kan een langere kabel besteld worden. Elke extra meter tegen meerprijs.
