Pyrometers zijn de juiste meters, wanneer zeer nauwkeurige en contactloze temperatuurmetingen uitgevoerd moeten worden. Door de zeer goede optische eigenschappen, zijn de pyrometers een waardevol instrument. Infrarood-Pyrometers zijn bijzonder geschikt in combinatie met applicaties, waardoor conventionele sensoren niet nodig zijn. Dit is handig bij bewegende objecten of meetpunten waar als gevolg van besmettingsgevaar of storingen een contactloze meting vereist is. De grote keuze van hand-pyrometers of inbouw-pyrometers ziet u onder (technische informatie). Wij adviseren u graag om voor u de meest geschikte pyrometer te vinden. Alle pyrometers kunnen tot slot naar DIN ISO normen gekalibreerd worden.

Mocht u nog vragen hebben over pyrometers dan kunt u telefonisch contact met ons opnemen op nummer +31 (0)53 - 737 01 92. Onze technische medewerkers en ingenieurs geven u graag meer advies over deze pyrometers en al onze andere producten op het gebied van meettechniek, weegtechniek en regeltechniek.

Wij hebben pyrometers van de volgende fabrikanten in het assortiment:

U treft de technische gegevens over onze pyrometers aan wanneer u één van de volgende links aanklikt:

- Pyrometers PCE-777N
(Handpyrometer met goede prijs-kwaliteitverhouding, tot +260 °C)

- Pyrometers PCE-890U
(Pyrometer tot 1100 °C, groot LCD-display, USB-poort, statief adapter)

- Pyrometers PCE-IR 100
(Meting van oppervlaktetemperatuur en kerntemperatuur van levensmiddelen, HACCP)

- Pyrometers ScanTemp 486
(Infraroodthermometer met LED-Lamp voor contactloze meting)

- Pyrometers Hi Temp 1800
(Meetbereik van 100 ... 1.800 °C, met diverse meet- en alarmfuncties)

- Pyrometers PCE-IR 425
(tot 1.000 °C, instelbare emissiviteit voor versch. materialen, nauwkeurige meting)

- Pyrometers Hi Temp 2400
(Meetbereik van 100 ... 2400 °C, met diverse meet- en alarmfuncties)

- Pyrometers PCE-JR 911
(Met intern geheugen / datalogger, software, PC-kabel, Printer, -40 ... +500 °C)

- Pyrometers PCE-IR 1000 Serie
(IR-Pyrometer met meetbereik tot +1800 °C, z.B. voor de inzet bij metalen)

- Digitale Pyrometers PCE-IR10
(Pyrometer voor continue temperatuurmeting op een vaste installatie)

De pyrometers met instelbare K-waarde (Emissiviteit) kunnen voor de temperatuurmeting op verschillende werkstoffen afgestemd worden. Alle instrumenten worden gekalibreerd geleverd. Optioneel kunnen alle pyrometers (behalve de pyrometer PCE-880 & PCE-888) naar ISO normen gekalibreerd worden (Laboratorium kalibratie en testcertificaat). Hieronder ziet u enkele voorbeelden van de inzet van de pyrometer in de praktijk.


Pyrometer voor Meting van diepvrieswaren	Inzet bij een KFZ-Motor	Pyrometer bij schakelkast controle

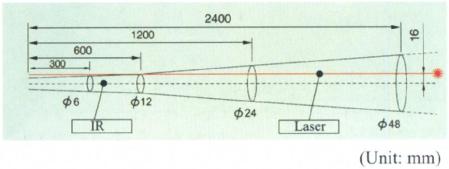

Hier ziet u enkele extra beelden van het contactloos werken met het instrument. Gebruikersgebieden van de pyrometer. De verhouding van de grootte van de meetplek tot de meetafstand (ratio) wordt bij de pyrometer vaak als 8:1 of 12:1 of 35:1 aangeduid. De meetplek wordt met toenemende afstand steeds groter. Dit heeft niets met de rode laserpunt te maken. Zo kan de meetplek op grotere afstanden een diameter van bijv. 25 cm bereiken. De onderstaande schets toont de verhouding. Enkele pyrometers bezitten een zogenaamde close focus (CF). Deze modellen hebben een kleine reikwijdte (30cm) en worden gebruikt om kleine componenten te meten op korte afstand.

De emissiviteit is afhankelijk van de golflengte bij het object dat gemeten wordt. Leest u alstublieft de handleiding om te bepalen bij welke golflengte de pysometer het meest nauwkeurig meet. Let op, de volgende waarden zijn afhankelijk van de actuele materiaaltextuur en de meetvoorwaarden.

Materiaal	Emissiviteit pyrometer
	1,0 µm	1,6 µm	8-14 µm
Aluminium
niet geoxideerd	0,1-0,2	0,02-0,2	g.b
geoxideerd	0,4	0,4	0,2-0,4
legering A3003
geoxideerd	g.b	0,4	0,3
geruwd	0,2-0,8	0,2-0,6	0,1-0,3
gepolijst	0,1-0,2	0,02-0,1	g.b
Lood
gepolijst	0,35	0,05-0,2	g.b
ruw	0,65	0,6	0,4
geoxideerd	g.b	0,3-0,7	0,2-0,6
Chroom	0,4	0,4	g.b
IJzer
geoxideerd	0,4-0,8	0,5-0,9	0,5-0,9
niet geoxideerd	0,35	0,1-0,3	g.b
roestig	g.b	0,6-0,9	0,5-0,7
gesmolten	0,35	0,4-0,6	g.b
IJzer, gegoten
geoxideerd	0,7-0,9	0,7-0,9	0,6-0,95
niet geoxideerd	0,35	0,3	0,2
gesmolten	0,35	0,3-0,4	0,2-0,3
IJzer gesmeden
Bot	0,9	0,9	0,9
Goud	0,3	0,01-0,1	g.b
Haynes
legering	0,5-0,9	0,6-0,9	0,3-0,8
Inconel
Geoxideerd	0,4-0,9	0,6-0,9	0,7-,95
Gezandstraald	0,3-0,4	0,3-0,6	0,3-0,6
Elektronisch gepolijst	0,2-0,5	0,25	0,15
Koper
gepolijst	g.b	0,03	g.b
geruwd	g.b	0,05-0,2	g.b
geoxideerd	0,2-0,8	0,2-0,9	0,4-0,8
Magnesium	0,3-0,8	0,05-0,3	g.b
Meting
gepolijst	0,8-0,95	0,01-0,05	g.b
hoogglans gepolijst	g.b	g.b	0,3
geoxideerd	0,6	0,6	0,5
Molybdeen
geoxideerd	0,5-0,9	0,4-0,9	0,2-0,6
niet geoxideerd	0,25-0,35	0,1-0,35
Nikkel
geoxideerd	0,8-0,9	0,4-0,7	0,2-0,5
elektrolytisch	0,2-0,04	0,1-0,3	g.b
Platina
Zwart	g.b	0,95	0,9
kwikzilver	g.b	0,05-0,15	g.b
Zilver	g.b	0,02	g.b
Staal
koudgewalst	0,8-0,9	0,8-0,9	0,7-0,9
grote plaat	g.b	g.b	0,4-0,6
gepolijste plaat	0,35	0,25	0,1
gesmolten staal	0,35	0,25-0,4	g.b
geoxideerd	0,8-0,9	0,8-0,9	0,7-0,9
roestvrij	0,35	0,2-0,9	0,1-0,8
Titan
gepolijst	0,5-0,75	0,3-0,5	g.b
	g.b	0,6-0,8	0,5-0,6
Wolfram	g.b	0,1-0,6	g.b
	0,35-0,4	0,1-0,3	g.b
Zink
geoxideerd	0,6	0,15	0,1
gepolijst	0,5	0,05	g.b
Tin (niet geoxideerd)	0,25	0,1-0,3	g.b

g.b.=geen bijzonderheden

Niet metalen werkstoffen:

Materiaal	Emissiviteit Pyrometer
	1,0 µm	5,0 µm	7,9 µm	8-14 µm
Asbest	0,9	0,9	0,95	0,95
Asfalt	g.b.	0,9	0,95	0,95
Basalt	g.b.	0,7	0,7	0,7
Beton	0,65	0,9	0,95	0,95
IJs	g.b.	——	0,98	0,98
Aarde	g.b.	0,9-0,98	0,9-0,98
Kleur (niet alkalisch)	——	0,9-0,95	0,9-0,95
Gips	g.b.	0,4-0,97	0,8-0,95	0,8-0,95
Glas
schijf	g.b.	0,98	0,85	0,85
gesmolten	g.b.	0,9	g.b.	g.b.
Rubber	g.b.	0,9	0,95	0,95
Hout (natuurlijk)	g.b.	0,9-0,95	0,9-0,95	0,9-0,95
Kalksteen	g.b.	0,4-0,98	0,98	0,98
Karboren	g.b.	0,9	0,9	0,9
Keramiek	0,4	0,85-0,95	0,95	0,95
Kies	g.b.	0,95	0,95	0,95
Kolenstof
niet geoxideerd	0,8-0,95	0,8-0,9	0,8-0,9	0,8-0,9
Grafiet	0,8-0,9	0,7-0,9	0,7-0,8	0,7-0,8
Papier (elke kleur)	g.b.	0,95	0,95	0,95
Kunststof
Ondoorzichtig	g.b.	0,95	0,95	0,95
Stof (doek)	g.b.	0,95	0,95	0,95
Zand	g.b.	0,9	0,9	0,9
Sneeuw	g.b.	——	0,9	0,9
Ton	g.b.	0,85-0,95	0,95	0,95
Water	g.b.	——	0,93	0,93
g.b.=geen bijzonderheden

Algemene info over de functie van de pyrometer: De Infrarood straling is een onderdeel van het zonlicht en kan bij het schijnen door een prisma gedeeld worden. Deze straling bezit energie. In het begin van de 20e eeuw definieerden de wetenschappers Planck, Stefan, Boltzmann, Wien en Kirchhoff de activiteiten van een elektromagnetisch spectrum en stelden vergelijkingen op voor de beschrijving van infrarood energie.Objecten met een temperatuur van boven het absolute nulpunt stralen energie uit. De hoeveelheid energie groeit evenredig met de vierde macht van de temperatuur. Dit concept vormt de basis voor de pyrometer. De emissiviteit is een variabele in deze wet. Pyrometers worden in veel verschillende soorten geproduceerd, die zich in de optiek, elektronica, technologie, grootte en behuizing onderscheiden. Alle pyrometers hebben één ding gemeen: de signaalverwerking; Deze begint met een IR signaal, waarbij aan het eind een elektronisch uitgangssignaal ontstaat.

Mocht u nog vragen hebben, neem dan contact met ons op! Wij helpen u graag verder.
