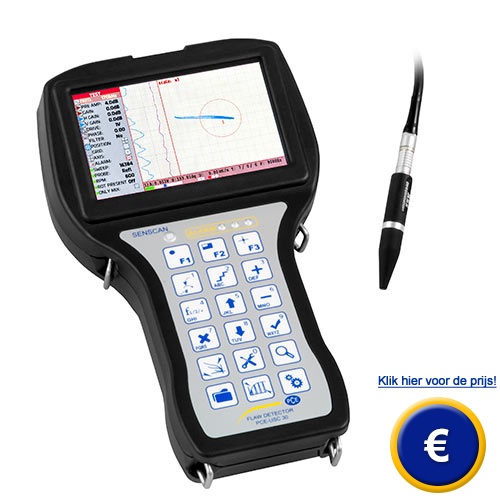

Wervelstroom Meetapparaat PCE-USC 30
Draagbaar NDT wervelstroom meetapparaat / NDT meting van oppervlakken / laagdiktemeting middels wervelstroom / geleidbaarheidsmeting van metalen volgens IACS / materiaalsortering

De PCE-USC 30 kan gebruikt worden bij niet-destructief materiaalonderzoek. Met het wervelstroom meetapparaat kunnen gebreken aan het oppervlak en ondiepe oppervlaktefouten gedetecteerd worden. Een wervelstroommeting is een elektrisch proces voor de meting van elektrisch geleidende materialen. Bij een wervelstoommeting wordt een met wisselstroom aangedreven sensor op een elektrisch geleidend object geplaatst. De opgewekte magnetische veldlijnen veroorzaken circulaire, ondiepe wervelstromen, waardoor secundaire magneetvelden in het testobject ontstaan. De secundaire velden werken de primaire velden tegen en veranderen deze waardoor amplitude en fase meetbaar worden. Inhomogeniteiten en gebreken aan het werkstuk veranderen het wervelstroomverloop en tevens de doorlaatbaarheid van het materiaal en daarmee de secundaire velden. Hierdoor kunnen ondiepe gebreken gedetecteerd en geclassificeerd worden. De PCE-USC 30 is ontwikkeld om NDT oppervlaktemetingen uit te voeren en kan tevens gebruikt worden voor het uitvoeren van geleidbaarheidsmetingen en laagdiktemetingen. Het ergonomische design, het geringe gewicht van <1 kg, een batterijduur van ca. 8 uur, een grote sondekeuze voor een groot frequentiebereik tot 3,5 MHz en de speciale software voor het analyseren van data maken dat het apparaat effectief en aangenaam in gebruik te nemen is.

Het PCE-USC 30 Wervelstroom Meetapparaat is zeer geschikt voor niet-destructief materiaalonderzoek bij bijv. het testen van onderdelen in de luchtvaart (bijv. turbinebladen), bij lasonderzoek en breukdetectie, bij de controle van pijpleidingen en tankcontainers in de chemische, olie- en gasindustrie en bij de kwaliteitscontrole van halffabricaten of afzonderlijke componenten in de bouw.

Mocht u vragen hebben over de wervelstroom meetapparaat PCE-USC 30, dan kunt u de volgende technische specificaties raadplegen of neemt u contact met ons op via het telefoonnummer . Onze technische medewerkers en ingenieurs geven u graag meer advies over deze wervelstroommeter en al onze andere producten op het gebied van meettechniek, weegtechniek en regeltechniek.

Wervelstroom Meetapparaat PCE-USC 30    Gebruikshandleiding van deWervelstroom Meetapparaat PCE-USC 30  bekijken / afdrukken   Productblad van de Wervelstroom Meetapparaat PCE-USC 30

Materiaaldiktemeter PCE-USC 30

- Groot frequentiebereik
- 4,3 " Kleurendisplay (TFT)
- NDT-meting van oppervlakken

- Materiaalsortering
- Frequentiebereik tot 3,5 MHz
- Batterijduur ca. 8 uur

Technische specificaties

Frequentiebereik  0,01 ... 16000 kHz
Voeding Sonde  0, 5, 1, 2, 4, 6 V
Faseverschuiving van het signaal  0 ... 360 °
Meetfrequentie  0 ... 10 kHz
Duur van de signaalinvoeging  0 / 0,5 / 1 / 2 / 3 / 4 seconden
Alarm  circulair
horizontale lijn
cirkelsegment
cut-off
Display  kleurendisplay (TFT)
Displaygrootte  4,3 " (diagonaal)
Resolutie display  800 x 480 Pixel
Versterkingsaanpassing  0 ... 100 dB
Filter  Lowpass-Filter (1 ... 4000 Hz)
Highpass-Filter (1 ... 4000 Hz)
Bandfilter
Differentiaalfilter
Gemiddelde waarde-filter
Gemiddelde interval tussen meetfouten  4000 uur
Voeding  12 V batterij
Batterijcapaciteit  4500 mAh
Oplaadtijd batterij  >8 uur
Bedrijfstemperatuur  -20 ... +45 °C
Gewicht  <0,9 kg
Afmetingen  230 x 135 x 98 mm

Leveromvang

1 x Wervelstroom Meetapparaat PCE-USC 30
1 x Wervelstroomsonde
1 x Kalibratiestandaard
1 x Sondekabel
1 x Computer verbindingskabel
1 x Geleidbaarheidssonde
1 x Oplaadbatterij
1 x Batterijlader
1 x Draagkoffer
1 x Gebruiksaanwijzing
