Vibratiemeter PCE-VT 204
Instrument voor de monitoring van de trillingssnelheid - acceleratie - verplaatsing /
met extra optische en contact- snelheidsmeter / intern geheugen, RS-232 interface / optionele software

De vibratiemeter PCE-VT 204 is een echte all-rounder. Deze vibratiemeter kan drie belangrijke parameters van trillingen nauwkeurig meten en kan gelijktijdig worden gebruikt als een snelheidsmeter (optisch reflecterende merktekens of contact via meetwiel). De vibratiemeter kan derhalve naast de trillingsbewaking van motoren, transmissies, shakers, kampen, etc. ook gebruikt worden voor het meten van de roterende machines en apparatuur. De meegeleverde accelerometer kan plat worden geplaatst, met behulp van de eveneens meegeleverde magnetische voet of is kunt u combineren met de sensor met de schroef op het punt van de naald (ook bijgeleverd). Wanneer u de meetgegevens direct van de vibratiemeter (of uit opslag) naar een PC/laptop wilt overdragen, kunt u ervoor kiezen de optionele software erbij te bestellen. Het interne frequentiefilter onderdrukt achtergrondgeruis, zodat enkel de specifieke trillingen worden geabsorbeerd. Hier vindt u een overzicht van al onze trillingsmeters. Mocht u vragen hebben over de vibratiemeter PCE-VT 204 raadpleeg dan de volgende data sheet of bel ons: +31 (0)900 - 120 00 03. Onze technische medewerkers en ingenieurs geven u graag meer advies over deze vibratiemeter en al onze andere producten op het gebied van meettechniek, weegtechniek en regeltechniek.

Vibratiemeter PCE-VT 204   Gebruikshandleiding van de Vibratiemeter PCE-VT 204 bekijken / afdrukken   CE Certificaat van de Vibratiemeter PCE-VT 204   Video van de Vibratiemeter PCE-VT 204   Software van de Vibratiemeter PCE-VT 204   Productblad van de Vibratiemeter PCE-VT 204

Vibratiemeter PCE-VT 204

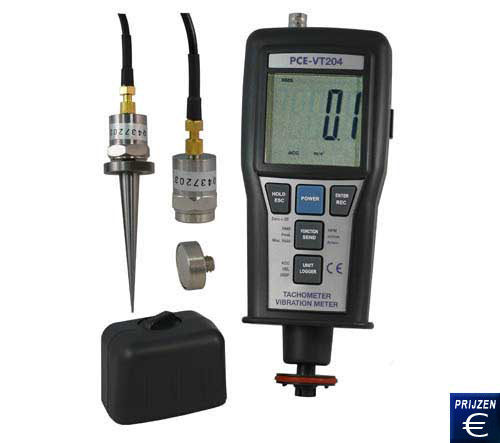

De afbeelding hierboven toont de vibratiemeter PCE-VT 204 en de verschillende, alle meegeleverde sensoren en adapters. Meetwielen en koni voor de snelheidsmeter net als een schroefsensor en een afschroefbare magnische voet. Het apparaat is een echte "must" voor iedere monteur.

Registreert:

- Verplaatsing, snelheid, vibratie versnelling en rotaties (met contact of optisch)

Inbegrepen:
- Geheugen voor 1000 metingen
- Batterij-indicator
- RS-232 interface
- Min/max en data-hold functies
- Naaldsensor, platte sensor, instelbare magnetische voet en wiel voor contact overname van de meetrotatie, alsmede een optische sensor voor non-contact metingen


Optioneel software pakket voor de vibratiemeter (voor rechtstreekse data transfers tijdens de meting of om de reeds opslagen waardes in het meetinstrument op te sturen)

Technische specificaties
Vibratie

 Bereik

versnelling

 0,5 ... 199,9 m / s ²



snelheid

 0,5 ... 199,9 mm / s



verschuiving

 0,005 ... 1,999 mm

 Resolutie

versnelling

 0,1 m / sec ²



snelheid

 0,1 mm / s



verschuiving

 0.001 mm

 Nauwkeurigheid

versnelling

± 5% ± 2 cijfers



snelheid

 ± 5% ± 2 cijfers



verschuiving

 ± 5% ± 2 cijfers

 Frequentiebereik



 10 Hz ... 1 kHz

 Toerental

 Meetbereik

Toerental (optisch)

 10 ... 99999 U / min



Toerental (contact.)

 0.5 ... 19.999 U / min



Snelheid

0.05 ... 1999 m / min

 Resolutie



0,1 U / min (<1000 U / min);
1 r / min (> 1000 U / min);
0,01 m / min (<100 m / min)
0,1 m / min (> 100 U / min)

 Nauwkeurigheid

 ± 0,05% van de meetwaarde ± 1 digit

 Meetafstand

 50 ... 1500 mm (afhankelijk van het oppervlak)

Algemene eigenschappen

Intern geheugen

1000 waarden

RS-232 interface

Ja

Weergave

LCD-display met staafdiagram

Voeding

4 x 1,5 V AA-batterij

Afmetingen

188 x 76 x 47 mm

Bedrijfsomstandigheden

0 ... +50 ° C / <80% RV

Gewicht

400 g

Behuizing

ABS kunststof

Leveromvang
1 x vibratiemeter PCE-VT 204, 1 x sensoe tot 1,5 m kabel, 1 x 50 mm naaldsensor, 1 x magnische plaat, 1 x meet cone, 1 x 600 mm reflecterende tape, 1 x draagtas, 4 x batterijen en 1 x handleiding
Optionele accessoires

ISO 9000 kalibratiecertificaat (voor trillingen)
Voor elk bedrijf dat wil deze trilling meter op te nemen in hun interne kwaliteitscontrole afdeling of voor de jaarlijkse herkalibraties.
Dit certificaat voldoet aan de DIN ISO standaard en bevat een certificaat met de waarden die worden gebruikt voor de kalibratie. Het bevat ook informatie voor het bedrijf dat het apparaat bezit. Deze procedure richt zich op de trillingsmeter.

ISO 9000 kalibratiecertificaat (voor toeren)
Voor elk bedrijf dat wil deze trilling meter op te nemen in hun interne kwaliteitscontrole afdeling of voor de jaarlijkse herkalibraties.
Dit certificaat voldoet aan de DIN ISO standaard en bevat een certificaat met de waarden die worden gebruikt voor de kalibratie. Het bevat ook informatie voor het bedrijf dat het apparaat bezit. Deze procedure richt zich op de toerentalmeter.

Software kit incl. USB-kabel
De software wordt gebruikt voor het overzetten van waardes van de vibraties naar een PC of laptop. Deze meetwaarden kunnen ook naar andere programma's zoals MS Excel gestuurd worden. Een kabel met USB-adapter (incl. extra drivers) zit bij de levering inbegrepen

Vervangend meetpunt
Mocht u de in de leving inbegrepen afschroefbare naaldpunt kwijtraken, dan kunt u deze hier altijd nabestellen.

Vervangende reflecterende tape
Voor alle door ons aangeboden toerentalmeters en vibratiemeters geschikt:
- Zilverachtige kleur
- Zelfklevend
- Rol van 5 m x 10 m
