Vibratieanalyse apparaat PCE-VM 25
Vibratieanalyse apparaat voor machine-en rollagers controle /
contactloos en meet de temperatuur / energiebesparende OLED kleurendisplay / grafische trend display / geheugen voor 16000 metingen / USB - interface

Het vibratieanalyse apparaat PCE-VM 25 wordt gebruikt voor het controleren van machines. Daarbij zorgt het vibratie-analyse aparaat in veel gevallen voor het symptoom-vrij functioneren van de machine. Door eenvoudig gebruik van het vibratieanalyse apparaat kan een grote hoeveelheid aan parameters gemeten worden. Deze parameters zijn versnelling, snelheid en verplaatsing. Naast de RMS-waarde, worden de piekwaarde en de topfactor aangegeven door het vibratieanalyse apparaat. Het vibratieanalyse apparaat geeft door de spectrale analyse enerzijds gedetailleerde informatie over de huidige status en anderzijds historsiche waarden. Dit is af te lezen van het grafische trend scherm. Via de USB-interface, die beschikbaar is op het vibratieanalyse apparaat, kunnen de gemeten waarden worden overgezet op een PC en kunnen ze geanalyseerd worden met de optionele software. Deze optie stelt de gebruiker in staat ook op lange termijn metingen uit te voeren en daarmee tot een gedetailleerde lijst van relevante metingen te komen. Zelfs als de gegevens niet overgezet worden op een PC, heeft het vibratieanalyse apparaat voldoende opslagcapaciteit om 16.000 meetwaarden direct op te slaan op het apparaat. Optioneel verbrijkbaar zijn de vibratieanalyse apparaat VMID meetpunten.Mocht u vragen hebben over het vibratieanalyse apparaat PCE-VM 25, dan kunt u de volgende technische specificaties raadplegen of neemt u contact met ons op via het telefoonnummer +31 (0)900 - 120 00 03. Onze technische medewerkers en ingenieurs geven u graag meer advies over deze vibratiemeter en al onze andere producten op het gebied van meettechniek, weegtechniek en regeltechniek.

Vibratieanalyse apparaat PCE-VM 25   Handleiding van het Vibratieanalyse apparaat PCE-VM 25  CE Certificaat van het Vibratieanalyse apparaat PCE-VM 25  Video van het Vibratieanalyse apparaat PCE-VM 25   Software van het Vibratieanalyse apparaat PCE-VM 25   Productblad van het Vibratieanalyse apparaat PCE-VM 25

Vibratieanalyse apparaat PCE-VM 25

- Grafische tendens weergave
- Energiebesparend
  OLED-display
- hoofdtelefoonuitgang

- Automatische meetpuntenherkenning
  door een sensor
- Ondersteuning voor meerdere talen
- Draagbaar formaat

Technische specificaties (meter)

Trillingsversnelling

0,1 ... 240 m/s², 0,2 Hz ... 10 kHz,
3 Hz ... 1 kHz, 1 kHz ... 10 kHz

Trillingssnelheid

0,1 ... 1000 mm/s,
2 ... 300 Hz, 10 ... 1000 Hz

Geleidingsnauwkeurigheid

0,01 ... 60 mm, 2 ... 300 Hz

K (t) wentellagers diagnosecode

1 ... 10 kHz, met geheugen voor 1600 beginwaarden (RMS / piek)

RMS meting

Ja

Piekmeting

Ja

Crest-factor meting

Ja

Meetnauwkeurigheid (trillingen)

±5 %, ±2 cijfers

Snelheidsmeting

1 ... 9999 U/min, optisch

Temperatuurmeting

-40 ... +125 °C ±2 K, infrarood

Frequentieanalyse

125 lijnen FFT; Accleratie/Snelheid
7 Frequentiegebieden 2 tot 11712 Hz

Hoofdtelefoonaansluiting

3,5 mm via Adapter VM2xHP,
Volumeregeling

Interface

USB

Meetwaardegeheugen

16000 waarden, opt. PC-software voor gegevensbeheer en meetpunten

Display

OLED-Grafisch display; gekleurd; 128 x 160 pixels

Voeding

3 x LR03 / HR03 / AAA Batterijen oder NiMH-oplaadbare batterijen, gebruiksduur 8 ... 12 h

Werktemperatuur

-20 ... +60 °C, <95 % relatieve vochtigheid, geen condensatie

Afmetingen

125 x 65 x 27 mm

Gewicht

140 g met batterijen, zonder sensor

Technische specificaties (accelerometer)

Uitgang

Low-Power IEPE

Piezo systeem

Shear principe

Nominale gevoeligheid

3,5 mV/ms-2

Kruisovergevoeligheid

<5 %

Afmetingen

Ø 21, Hoogte 34 mm (zonder stekker)

Gewicht

53 g

Werktemperatuur

-20 ... +80 °C

Sensor kabel

Spiraalkabel, rechte lengte ca. 1,6 m, Ø 4 mm

VMID meetpunten

digitaal, unieke 16-cijferige hexadecimale uitlezing via Sensor.
Roestvrij stalen kast Ø 25 mm, hoogte 15 mm, 45 g, Montage: twee-componenten epoxy hars lijm


Meer foto’s van het vibratieanalyse apparaat PCE-VM 25

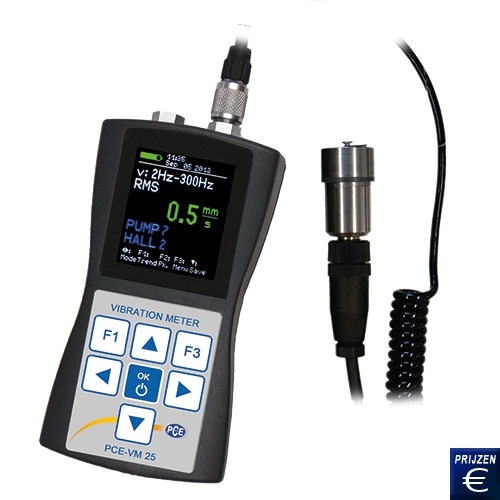

Vibratieanalyse apparaat PCE-VM 25

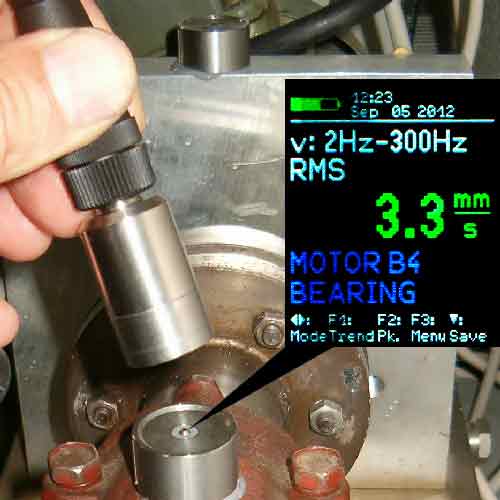

Hier kunt u een meting te zien met het vibratieanalyse apparaat tijdens de meting op een meetpunt.


Algemene informatie over VMID meetpunten

Voor het meten kunnen optionele VMID-meetpunten worden gebruikt. Dit zijn magnetische roestvrijstalen koppelstukken die een digitaal serienummer bevatten. Dit wordt via een lees-en contact in de sensor grond en over de sensor kabel van het vibratieanalyse apparaat aan het vibratieanalyse apparaat doorgegeven. Via de meetpunten wordt gewaarborgd dat de meting steeds weer op dezelfde plaats wordt uitgevoerd.


Omvang van de levering

1 x vibratieanalyse apparaat-PCE-VM 25, 1 x trillingen sensor met spiraalkabel,
1 x VMID meetpunt, 1 x USB-kabel, 1 x hoofdtelefoon adapter, 1 x kalibratiecertificaat, 1 x Gebruikershandleiding, 1 x plastic behuizing


Optionele accessoires

- VMID PCE-VM 25: VMID
  meetpunten (5 Pack)

- PCE-SOFT-VM 25: PC software
  VM25

- TSA PCE-VM 25: tastpuntadapter
  VM25

- PCE-TS-VM 25: tastpunt voor
  Accelerometer (M5)
