Verschildrukmeter
voor koelsystemen PCE-HVAC 4 |
|
|
De verschildrukmeter
is een veelzijdig inzetbaar meetinstrument voor de bepaling van drukverschil, temperatuurverschil en omgevingstemperatuur. De meting met het drukverschilmeetapparaat wordt gedaan met behulp van meetklemmen, thermo-elementen en een interne NTC-sensor. Alle metingen kunnen gelijktijdig doorgevoerd worden. De meetklemmen, thermo-elementen en drukslangen kunnen makkelijk aangesloten worden op de
verschildrukmeter, door deze hier eenvoudigweg in te steken of aan te schroeven. De
verschildrukmeter PCE-HVAC 4 wordt gevoed met een sterke 7,4 V polymeer li-ion accu, die geladen wordt met netstroom. Mocht u vragen hebben over de verschildrukmeter, dan kunt u de volgende technische specificaties raadplegen of neemt u contact met ons op via het telefoonnummer +31 (0)53 737 01 92. Onze technische medewerkers en ingenieurs geven u graag meer advies over deze verschildrukmeter en al onze andere producten op het gebied van meettechniek, weegtechniek en regeltechniek. |
|
|
|
|
|
|
|
|
- Verschillende meetmodi |
- Overbelasting indicatie |
| Algemene technische specificaties | |
| Bedrijfscondities | 0 ... +50 °C, <75 % r.v. |
| Opslagcondities | -20 ... +60 °C, 0 ... 80 r.v. |
| Achtergrondverlichting | blauw |
| Batterij | 7,4 V, polymeer li-ion accu |
|
Batterij-indicator |
Leeg batterijsymbool wordt weergegeven, wanneer de batterijspanning te laag is |
| Automatische uitschakeling | na 30 minuten inactiviteit, indien geactiveerd |
| Weergave meetwaarde buiten meetbereik | "OL" of "-OL" wordt weergegeven |
| Technische specificaties drukmeting | |
| Type stekkerverbinding | standaard 1/4 NPT (mannelijk) |
| Meetbereik |
-14 ... +500 psi -96 ... +4000 kPa -0,96 ... +34,47 bar -28,5 ... 1018 inHg -72 ... +2585 cmHg |
| Resolutie |
0,1 psi / inHg 1 kPa / cmHg 0,01 bar |
| Meetnauwkeurigheid bij +25 °C, <75 % r.v. |
-29 … 0 inHg: ±0,2 inHg -74 … 0 cmHg: ±0,4 cmHg 0 … 200 psi: ±1 psi 0 … 1378 kPa: ±7 kPa 200 … 500 psi : ±0,3 % + 1 psi 1378 … 3447 kPa: ±0,3 % + 7 kPa |
| Maximale overbelasting | 800 psi |
| Eenheden | psi, kPa, inHg, amHg, bar |
| Technische specificaties temperatuurmeting T1 / T2 | |
| Sensortype thermo-element | type K |
| Meetbereik | -60 ... +537,0 °C |
| Resolutie | 0,1 °C |
| Meetnauwkeurigheid |
-60 ... +93 °C: ±0,5 °C +93 ... +537,0 °C: ±1 °C |
| Technische specificaties omgevingstemperatuurmeting | |
| Sensortype | NTC |
| Meetbereik | 0 ... +50 °C |
| Resolutie | 0,1 °C |
| Meetnauwkeurigheid | ±0,5 °C |
| Productafbeeldingen verschildrukmeter voor koelsystemen PCE-HVAC 4 | |
 |
|
|
Aansluiting voor een thermo-element. |
Aansluiting voor de drukslangen. |
 |

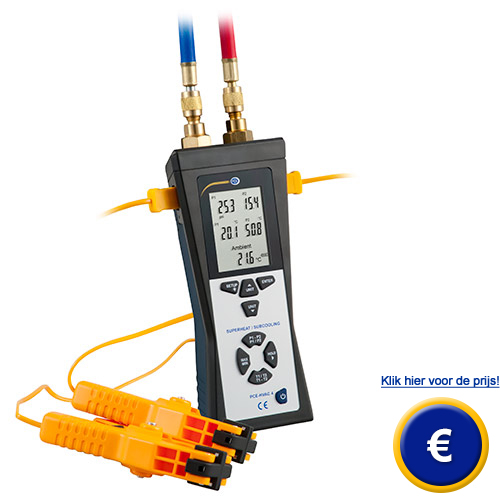

De metingen worden uitgevoerd met behulp van de meetkabels. De in het geel weergegeven thermo-elementen worden gebruikt voor de temperatuurmeting. Met de overeenkomende instellingen, wordt hierbij ook het temperatuurverschil bepaald. De interne NTC-sensor is bedoeld voor de bepaling van de omgevingstemperatuur. Aan de bovenzijde van het apparaat worden de drukslangen aangesloten. Hier wordt zowel de druk, als het drukverschil mee gemeten. |
| Leveromvang van de verschildrukmeter PCE-HVAC 4 | |
|
1 x Verschildrukmeter PCE-HVAC 4 1 x 7,4 V Polymeer li-Ion accu 1 x Netstroomadapter 2 x Drukslang 2 x Meetklemmen 2 x Thermo-element type K 1 x Transportkoffer 1 x Handleiding |
|
|
|
 |
