Universele Transmitter WK121
Verwerkt weerstand-, stroom en spanningsignalen / Zonder hulpenergie /
Compacte afmetingen / Galvanische scheiding / Instelling met software

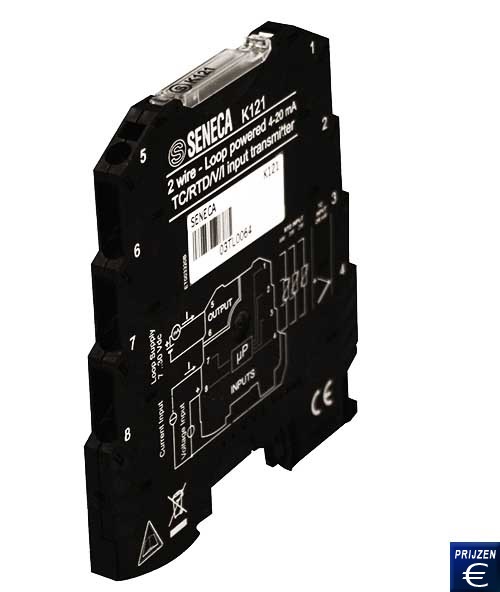

De universele transmitter WK121 is een universeel inzetbare omvormer.
Stroom- en spanningsignalen binnen een groot meetbereik kunnen omgevormd worden tot een 4…20 mA signaal. De spanningvoorziening die nodig is voor een taak wordt direct uit de stroomkring verkregen. Gezien enkele inbouwapparaten uit ons assortiment, zoals bijv. N30U een dergelijke spanningsvoorziening beschikbaar stellen, kan de combinatie van deze transmitter met het inbouwinstrument veel meetproblemen oplossen. Een ander belangrijk voordeel zijn de compacte afmetingen, met slechts 6,2mm breedte. De configuratie van de universele transmitter geschiedt via optioneel beschikbare software. Mocht u vragen hebben over de Universele Transmitter WK121, dan kunt u de volgende technische specificaties raadplegen of neemt u contact met ons op via het telefoonnummer +31 (0)900 120 00 03. Onze technische medewerkers en ingenieurs geven u graag meer advies over deze signaalomvormer en al onze andere producten op het gebied van meettechniek, weegtechniek en regeltechniek.

- Voor PT 100 sensoren, thermoelementen,
  spannings- en stromsignalen
- Stroomkringvoeding
- Configuratie via optionele software

- galvanische scheiding in- en uitgangen
- 16-Bit resolutie
- Slechts 6,2 mm breed
- Stroomuitgang

Technische specificaties

Ingang / meetbereik

2- , 3- of 4-draad PT100, PT500, PT1000, Ni100
Thermoelement Typ S, T, J, N, K, E, R, B
Potentiometer 500 Ω bis 10 kΩ
Weerstand 0 ... 400 Ω / 1760 Ω
spanning -150 mV ... +150 mV, -30 V ... +30 V stroom -24 mA ... +24 mA

Uitgang

4 mA ... 20 mA, 20 mA ... 4 mA

Belasting

max. 1 kΩ bij 28 V stroomspanning

Resolutie

2 µA

Precisie

0,1 %

Isolatie

galvanische scheiding

Spanningvoorziening

7 V ... 30 V DC, max. 660 mW

Instelling

Software

Arbeidstemperatuur

- 20 °C ... 65 °C

Afmetingen

6,2 x 93,1 x 102,5 mm

Montage

35 mm rails

Gewicht

45 g

Inhoud levering

1 x Universele-transmitter WK121, 1 x Handleiding

Optionele toebehoren
Programmeerkit voor de universele transmitter WK121, incl. software en programmeerkabel WS117P
