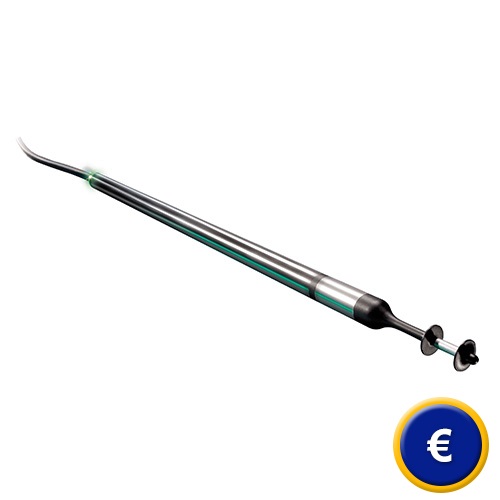

Universele Stromingssensor SS 20.250
Compacte, universele stromingssensor voor het meten van
de stromingssnelheid en de volumestroom / met halterkop technologie / meting in stofhoudende gassen mogelijk

Met dit apparaat bieden wij u een universele stromingssensor voor een directe meting van de stromingssnelheid en de volumestroom van verscheidene gassen. Het compacte ontwerp van de universele stromingssensor maakt eenvoudige installatie van dit apparaat mogelijk. Door de innovatieve halter-kop technologie is ook meten bij grote aanstroomhoeken mogelijk (axiaal: ± 45 °; radiaal: 360 °). Bij een temperatuurbereik van -20 tot 70°C is de onderste meetgrens van de snelheid wN 0,06 m / s. Stromingssnelheden zijn meetbaar tot wN 20 m / s. Met de optioneel verkrijgbare beschermende coating is het gebruik van de universele stromingssensor ook in agressieve media zoals zoutzuur of zwavelzuur mogelijk. Tevens is, in aanvulling op de diverse accessoires, een ISO-kalibratiecertificaat op aanvraag leverbaar, ter documentatie van de meetnauwkeurigheid van de universele stromingssensor. Dit maakt dat dit apparaat zeer geschikt is voor toezicht, controle en bewaking van ventilatiesystemen, filterelementen en afzuiging in ventilatie- en airconditioningsystemen, en in de farmaceutische industrie. Mocht u vragen hebben over de Universele Stromingssensor SS 20.250, dan kunt u de volgende technische specificaties raadplegen of neemt u contact met ons op via het telefoonnummer +31 (0)900 120 00 03. Onze technische medewerkers en ingenieurs geven u graag meer advies over deze Universele Stromingssensor SS 20.250 en al onze andere producten op het gebied van meettechniek, weegtechniek en regeltechniek.

Universele Stromingssensor SS 20.250   Universele Stromingssensor SS 20.250   Universele Stromingssensor SS 20.250   Video van Universele Stromingssensor SS 20.250   Software van de Universele Stromingssensor SS 20.250   Productblad van de Universele Stromingssensor SS 20.250

Universele Stromingssensor SS 20.250

- Weergave dual LED
- Atmosferische druk
- Meetbereik tot 20 m / s
- Optionele beschermende coating

- Ook voor agressieve gassen
- Sensor-kop PBT
- RVS sensor buis
- Eenvoudig te reinigen

Technische specificaties van de Universele Stromingssensor SS 20.250

Meetgrootte

Normale snelheid op basis van standaardvoorwaarden van 20 ° C en ρN = 1013,25 hPa Medium temperatuur TM

Meetmedium

Lucht of stikstof, verder gassen op aanvraag

Meetbereik stroming wN

0 ... 1 / 10 / 20 m/s

Onderste aantoonbaarheidsgrens wN

0,06 m/s

Meetbereik temperatuur TM

-20 °C ... 70 °C

Meetnauwkeurigheid



-Standaard ± (5% v. mw + [0,4% v.mw, MBR; min. 0,02 m / s])

- Hoge precisie (optioneel)

± (3% v. mw. + [0,4% v. mw, MBR; min. 0,02 m / s])

Reproduceerbaarheid wN

± 1,5% v. mw

Responstijd t90

3 s (sprong van 0-5 m / s)

Temperatuurgradiënt

<2 k / min bij 5 m / s

Meetnauwkeurigheid TM

± 0,4 K (10 ... 30 ° C)
± 1 K rest. meetbereik

Bedrijfstemperatuur



Sensor en elektronica

-20 ° C ... 70 ° C

Opslagtemperatuur

-30 ° C ... 85 ° C

Materiaal



Sensorpijp

Roestvrij staal 1.4571

Sensorkop

PBT glasvezel versterkt, geanodiseerd aluminium

Sensorkabel

PUR halogeenvrij

Algemene specificaties



Bedrijfsdruk

Atmosferisch (700 hPa ... 1300 hPa)

Medium, omgeving

Zonder condensatie (tot 95% RV)

Beeldscherm

Dual LED groen / rood

Voedingsspanning

24 V AC / DC ± 10%, max. 100 mA

Stroomverbruik

Typ <60 mA

Uitgangsignalen voor Temperatuur en debiet
Auto U / I

0 ... 10 V / 4 ... 20 mA
(Kortsluiting beveiligd)
Uitgangsspanning:> 500 Ω
Stroomuitgang: <500 Ω
Hysteresis: 50 Ω

Aansluiting

Vaste kabel, 5-pins, 2 m.

Montagepositie

Willekeurig

Minimale dompeldiepte

58mm (<58 mm op aanvraag)

Bescherming/klasse

IP 65 / III

Sondelengte

300/500 mm

Gewicht

200g max

Omvang van de levering van de Universele Stromingssensor SS 20.250
1 x Universele Stromingssensor (afhankelijk van uitvoering), 1 x Handleiding

Beschikbare accessoires Universele Stromingssensor SS 20.250

Knelkoppeling gemaakt van roestvrij staal (Art. nr. 301.082),
atmosferische druk.

Universele Stromingssensor SS 20.250

Knelkoppeling messing (Art. nr. 517 206)
atmosferische druk.

Montageflens (Art. nr. 301048).

Universele Stromingssensor SS 20.250

Welding socket (Art. nr. 524916 (staal) of Art. nr. 524882 (roestvrij staal)).

Universele Stromingssensor SS 20.250
