Universele Koppelmeter PCE-MMT E
Universele Koppelmeter voor machine- en installatiebouw / 1 ... 5000 Nm /
IP 64 beschermd / 50 ... 2000 Hz meetfrequentie / verschillende sensoren met TEDS intern flash-geheugen en geheugenkaart / opt. software SoftPCE

De Universele Koppelmeter PCE-MMT E vindt zijn hoofzaak in de ontwikkeling van verbrandingsmotoren en tandwielen, aangezien het koppelmoment samen met het toerental een essentiële maatstaaf is voor prestaties. Zo kan de Universele Koppelmeter in de machine-, installatiebouw en in drive technologie, transport en testtechnologie zeer goed gebuikt worden. De Universele Koppelmeter PCE-MMT E meet het koppelmoment middels een extern koppelmoment-transducer, welke er bij besteld moet worden. Bij deze koppelmoment-transducer gaat het om sensoren die via vormverandering van het meetapparaat het koppelmoment bepalen. Zo meet de Universele Koppelmeter PCE-MMT E tussen de 1 en 5000 Nm. De sensoren voor de Universele Koppelmeter zijn volgens IP64 beschermd en bevatten een geïntgegreerde TEDS module. De meetfrequentie is tussen de 50 en 2000 Hz instelbaar. Dankzij de ingebouwde opslagfunctie is het ook mogelijk om de gemeten waarden in vorm van een EXCEL-compatibel *.cvs-bestand op te slaan. Het interne flas-geheugen is 128kB, een 2GB geheugenkaart is bijgeleverd. Met de optioneel bestelbare software SoftPCE kunnen de gegevens vervolgens worden overgezet op een computer voor het archiveren van de gegevens. De Universele Koppelmeter kan op elke 2 M6 gaten aan voor- en achterzijde gemonteerd worden. Een bijzonder voordeel van de Universele Koppelmeter is dat het dankzij andere optionele sensoren ook een krachtmeter kan zijn. Mocht u vragen hebben over de PCE-MMT-E, dan kunt u de volgende technische specificaties raadplegen of neemt u contact met ons op via het telefoonnummer +31 (0)900 - 120 00 03 Onze technische medewerkers en ingenieurs geven u graag meer advies over deze koppelmeter en al onze andere producten op het gebied van meettechniek, weegtechniek en regeltechniek.

 Universele Koppelmeter PCE-MMT E  Handleiding van de Universele Koppelmeter PCE-MMT E  CE Certificaat van de Universele Koppelmeter PCE-MMT E  Video van de Universele Koppelmeter PCE-MMT E   Software van de Universele Koppelmeter PCE-MMT E   Productblad van de Universele Koppelmeter PCE-MMT E

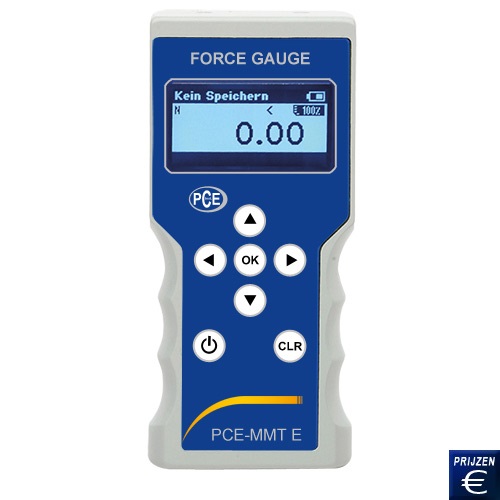

Universele Koppelmeter PCE-MMT E

- Verlicht 2,8’’ LCD-scherm
- 1 ... 5000 Nm (verschillende
  sensoren)
- Intern Flash-geheugen en 2GB
  SD-kaart

- 2 digitale open-collector-uitgangen
- TEDS modules kunnen worden
  aangesloten
- Optionele software SoftPCE

Technische specificaties

Meetonzekerheid

≤ ± 0,05% van de nominale karakteristieke waarde

Meetfrequentie

50 ... 2000 Hz, instelbaar

Processor

32 bit RISC μProzessor, 128kB flashA

Display

7 cijfers + komma
Achtergrondverlichting, grafisch LCD-scherm 2,8"' (128 x 64 pixels)

A/D converter

24 bit

Analoog signaal uitgangsvermogen

0 ... 2 V DC

Beeldschermresolutie

± 50.000 digits

Grenssignalen

2 digitale open collector uitgangen, programmeerbaar

Stroomvoorziening

4 AA Ni-MH-batterijen + USB-lader
Het gebruik van standaard batterijen mogelijk

Dataopslag

128 kB Flash-geheugen, Verwisselbare SD-kaart, 2 GB

Dataopslag frequentie

 2.000 Hz in real-time online opslag

Data-export (USB)

Verbindt het apparaat als streaming client voor de continue overdracht van real-time meetgegevens naar de computer (...100Hz)
Export in csv-formaat mogelijk

Weergave van real-time meetgegevens

opt. software SoftPCE
(Win XP/Vista, Win 7 und 8)

Afmetingen

170 x 75 x 35 mm (H x B x D)

Gewicht

ca. 620 g

Batterij levensduur

ongeveer 10 uur levensduur van de batterij

Behuizing

Gegoten aluminium behuizing volgens RAL7035
Met verzonken handgreep en de twee M6-bevestigingsgaten aan de voor- en achterzijde voor flexibele installatie in testframeopmaak

Wat is TEDS?
Onder TEDS verstaat men de transducer electronische datasheet. Het is een internationale sensorstandaard. Elke TEDS-meetcel heeft een ingebouwde sensor of stekker geheugenchip waarop de basisinformatie van de meetcel zich bevindt. Dit kan bijvoorbeeld een serienummer zijn of meetbereik of kalibratiedata. Wanneer een TEDS-meetcel is aangesloten op het instrument, kunt u de gegevens in het menu bekijken die opgeslagen zijn in de geheugenchip.

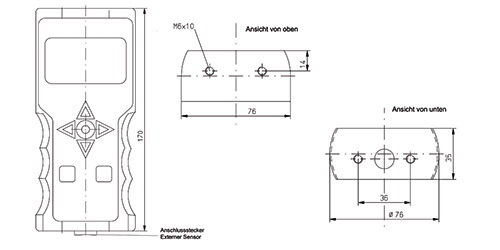

Afmetingen van de Universele Koppelmeter PCE-MMT E

Universele Koppelmeter PCE-MMT E

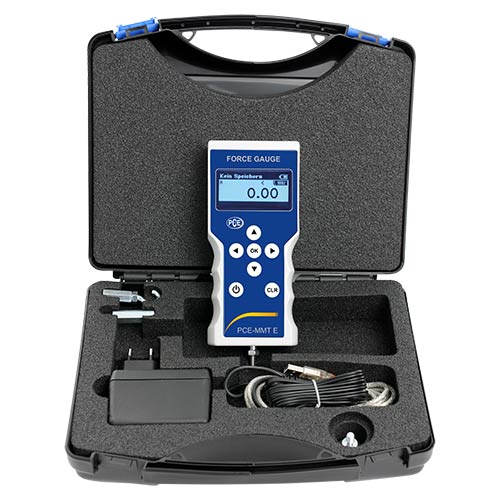

Omvang van de levering

Universele Koppelmeter PCE-MMT E

1x Universele Koppelmeter PCE-MMT E, 1x SD-kaart 2GB, 1x kalibratiecertificaat, 1x USB-oplader, 1x USB-kabel.

Universele Koppelmeter PCE-MMT E

Oplaadadapter van de Universele Koppelmeter PCE-MMT E
In de leveromvang van de Universele Koppelmeter PCE-MMT E bevindt zich een USB-oplader. Met behulp van deze oplader kunnen de Ni-Mh batterijen eenvoudig opgeladen worden. Na aansluiting van de batterij duurt het complete laadproces 10uur. Als alternatief kan de Universele Koppelmeter PCE-MMT E ook met batterijen uitgerust worden.

USB-datakabel voor Universele Koppelmeter PCE-MMT E
Ook is er een USB-kabel standaard bij de Universele Koppelmeter PCE-MMT meegeleverd. Deze USB-kabel maakt het mogelijk om de gemeten waarden zeer snel over te zetten naar een computer om het daar op te slaan, te verwerken en te archiveren. Voor data-analyse kunt u het softwareprogramma SoftPCE optioneel bestellen. Met deze software kunnen de real-time meetgegevens worden getoond.

Universele Koppelmeter PCE-MMT E


Optionele accessoires voor de Universele Koppelmeter PCE-MMT E

Universele Koppelmeter PCE-MMT E

Signaalkabel voor de Universele Koppelmeter PCE-MMT E
De kabel kan gebruik worden voor:
- Sensor ingangssignalen (een externe
  kracht- of koppelsensor)
- Grenswaardesignalen (voor
  bijvoorbeeld een automatische
  motorstop)
- Incrementalsignalen, 5-V niveau
  (incremental input voor weg- of
  hoekmetingen middels encoders.
  Bijvoorbeeld: kruiskop van PCE-TF 3 /
  PCE-TF 5)

Analoge signaalkabel voor de spanning en compressie krachtmeter PCE-MMT E
Deze kabel kan gebruikt worden voor:
-Krachtsignaal ± 2 V DC (analoge
 uitgang)

Universele Koppelmeter PCE-MMT E

Universele Koppelmeter PCE-MMT E

Koppelmoment transducer PCE-SA-serie
- Beschikbare sensoren: 1 Nm, 2,5 Nm,
  10 Nm, 20 Nm, 50 Nm, 100 Nm, 200
  Nm, 500 Nm, 1000 Nm, Nm 2000, 5000
  Nm
- Voor statische reactiekoppels
- Standaard vierkant-aansluiting volgens
  DIN 3121
- Voor permanente installatie in
  machines
- TEDS module in de sensor
  geïnstalleerd

Koppelmoment transducer PCE-SB-serie
- Beschikbare sensoren: 10 Nm, 20
  Nm, 50 Nm, 100 Nm, 200 Nm, 500
  Nm, 1000 Nm, Nm 2000, 5000 Nm
- Voor statische reactiekoppels
- Flensaansluiting
- Hoge stijfheid
- TEDS module sensor ingebouwd

Universele Koppelmeter PCE-MMT E


Deze sensoren kunnen krachtmetingen met de Universele Koppelmeter mogelijk maken:

Universele Koppelmeter PCE-MMT E

Krachtopnemer PCE-HD Series 25-500
- Beschikbare sensoren: 25 kN, 50 kN,
  100 kN, 250 kN, 350 kN, 500 kN
- Uit roestvast staal en hermetisch gelast
- IP 68 beschermd
- Ook verkrijgbaar met TEDS module in
  de connector

Krachtopnemer PCE-HD Series 1000 - 5000
- Beschikbare sensoren: 1000 kN,
  3000 kN, 5000 kN
- Solid cilindrisch meetlichaam
- IP 67 beschermd
- Ook verkrijgbaar met TEDS module in
  de connector

Universele Koppelmeter PCE-MMT E

Universele Koppelmeter PCE-MMT E

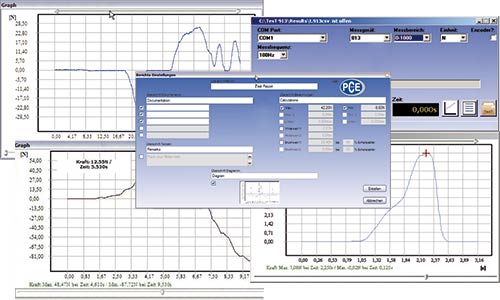

SoftPCE software voor grafische weergave van de real-time meetgegevens van de Universele Koppelmeter PCE-MMT E

Ook optioneel verkrijgbaar bij de Universele koppelmeter PCE-MMT E
2-punts kalibratie voor de analoge krachtsignaaluitgang
Aansluiten van een incrementele encoder input voor positie of hoekmeting

Naar de Universele Koppelmeter PCE-MMT E Van de Universele Koppelmeter PCE-MMT E
