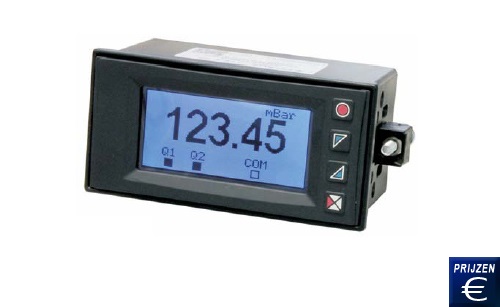

Universeel grafisch display UA964801
Universeel Grafisch display met universele ingang / LCD-scherm met 128 x 64 pixels / backlight in 7 verschillende kleuren / verticale en horizontale weergave optie / 2 alarm uitgangen en twee analoge uitgangen

Het innovatief grafisch display UA964801 is een all-rounder. Met een universele ingang voor alle gangbare temperatuursensoren, proces-signalen,een VDC sensorvoeding potentiometer 24 en een 16-stap linearisatiefunctie, is dit universele grafisch display geschikt voor bijna alle analoge sensoren. Bijna alle meetopdrachten kunnen opgelost worden met de ingebouwde opsommingsfunctie, met de 2 relaisuitgangen en de galvanisch gescheiden analoge uitgang. Het grafisch display bestaat naast de zeer kleine inbouwdiepte van de IP54 uit afneembare klemblokken, en bevat een kleurijk schakelbaar briljant LCD-display dat over een intuïtief en een tekstmenu-gestuurd programmeringsinterface beschikt De RS485 Modbus-interface laat niets te wensen over. Het programmeren en de bediening van het apparaat is menugestuurd en met behulp van toetsen op de voorkant van het apparaat. De tekst is in 5 talen instelbaar. Het Universeel grafisch display kan met behulp van een programmeerkit ook over software geprogrammeerd worden. De geheugenkaart bezit een interne batterij, waardoor programmering van het Universeel grafisch display al bij levering mogelijk is (programmeerbaar tot 1000 met een batterij). Alle instellingen worden beschermd met behulp van een wachtwoord bestaande uit 4 cijfers. Hier kunt u meer universele displays vinden. Mocht u vragen hebben over het universeel grafisch display UA964801, dan kunt u de volgende technische  specificaties raadplegen of neemt u contact met ons op via het telefoonnummer +31 (0)900 - 120 00 03. Onze technische medewerkers en ingenieurs geven u graag meer advies over deze paneelmeter en al onze andere producten op het gebied van meettechniek, weegtechniek en regeltechniek.

- Universeel display in 96 x 48 mm
  formaat
- Omkeerbaar grafisch
  kleurenscherm
- Verticale of horizontale montage
- Diverse ingangssignalen mogelijk.

- 2 alarm uitgangen en twee analoge
  uitgangen
- RS485 Modbus-interface
- 2 programmeerbare
  gebruikersingangen
- Programmeren van software

Beeldscherm

Grafisch 2,7 "LCD-scherm (64 x 128 pixels), 7 verschillende kleurrepresentaties
(rood, groen, blauw, oranje, wit, paars, lichtblauw) in positieve, in negatieve representatie

Weergavegebied meetwaarde

-32.767 ... +32.767

Weergavegebied som

0 ... 4.000.000.000 (32 bit)

Indicatoren

Drie indicatoren voor alarmen en seriële communicatie.

Eenheden

° C, ° F, K, V, mA, mbar, bar, psi, mm, m, rpm,% RH, ph, g, kg, q, t, m / s, l / h

Toetsenbord

4 knoppen voor het programmeren en instellen van de streefwaarden

Temperatuuringang

Instelling van het ingangssignaal in de software of toetsenbord.
Thermokoppel K, S, R, J, T, E, N
Referentiepunt: intern (van 0 ... +50 °, nauwkeurigheid 0,1 ° C)
Temperatuursensor: Pt100, Pt500, Pt1000, Ni100, PTC1K, NTC10K

Lineaire input

0 ... 10 V, 0/4 ... 20 mA, 0 ... 60 mV, en thermokoppel type B met 16-stap linearisatie.

Potentiometer ingang

1 ... 6/160 kOhm

Nauwkeurigheid

Tolerantie bij 25 ° C ± 0.2% ± 1 cijfer voor thermokoppelingang, temperatuursensor en het analoge signaal

Meetcyclus

Programmeerbaar tot 470 Hz

Gebruikerstoegang

Geschakeld via PNP signaal

Sensorvoeding

+24 VDC bij 35 mA

Resolutie

Interne resolutie van 65.535 stappen (16 bit)

Relaisuitgang

2 NO met aparte massa, 2 A bij 250 VAC, resistieve. Programmeerbaar als normaal open of normaal gesloten.

Analoge uitgang

2 programmeerbare analoge uitgangen (1 x 0 ... 10 VDC en 1 x 0/4 ... 20 mA)

Seriële interface

RS485 met Modbus RTU in slave mode

Voeding

24 ... 230 VAC/DC ± 15 %, 50/60 Hz, 6 VA

Bescherming

IP 54

Behuizing

Kunststof polycarbonaat behuizing

Afmetingen

96 x 48 x 53 mm

Aansluiting

Over pluggable borgschroef

Omgevingstemperaturen

Bedrijfstemperatuur 0 ... +45 ° C
relatieve vochtigheid 35 ... 95% rv

Gewicht

ca .250 g

Universeel Display: Penbezettingen

Verticale en horizontale montage mogelijkheden

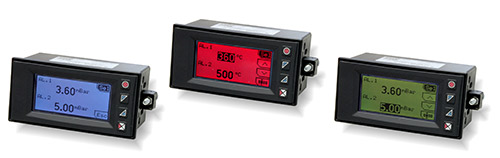

LCD-display met 128 x 64 pixels en achtergrondverlichting in verschillende kleuren.

Omvang van de levering
1x Universeel grafisch Display UA964801, bevestigingsmateriaal, geseald, handleiding

Optionele toebehoren
Programmeermodule met USB-kabel SFUR0KIT
