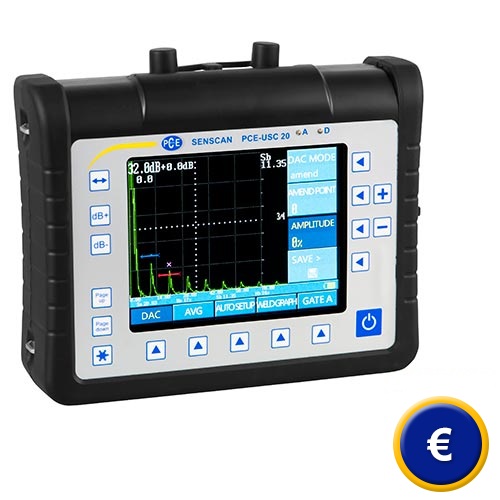

Ultrasonisch testapparaat PCE-USC 20
Ultrasonisch testapparaat voor foutanalyses van bouwmaterialen / voldoet aan EN 12668-1 / lasnaadcontrole en het meten van de wanddikte / met de waarderingsmethoden DAC en AVG / geluidssnelheid instelbaar tussen 1000 ... 15000 m/s

Het ultrasonisch testapparaat PCE-USC 20 biedt niet-destructieve testen van materialen. Bij een test met het ultrasonisch testapparaat worden er ultrageluidsgolven door middel van een sonde doorgegeven via het testobject. Op grensvlak verschillende materialen met ongelijke dichtheid en golf impedantie wordt de ultrasone golf gereflecteerd en verspreid. Nu kan, na de bepaling van de loopduur van de ultrasone golf, door het testobject lasnaden getest worden, wanddikte gemeten en bouwfouten met het ultrasone testapparaat gelokaliseerd worden.

Het ultrasonisch testapparaat PCE-USC 20 is een krachtig instrument dat is ontworpen voor de passende proeven. Het robuuste en ergonomische ontwerp maakt gebruik van de industriële omstandigheden. Met slechts 1,4 kilo is het ultrasonische testapparaat niet alleen geschikt om op een tafel te staan, maar ook voor mobiel gebruik.

Met instelbare frequenties tussen 0,5 ... 20 MHz en geluid snelheden tussen 1000 ... 15.000 m/s kunnen de staalmetingen in het bereik van 0,5....9999 mm uitgevoerd worden. DAC en AVG waarderingsmethoden, display en sondes uitval, demping- en versterkingsfuncties, export en rapportage functies en tal van andere instellingen te vergemakkelijken het niet-destructieve testen van materialen door het ultrasonische testapparaat aanzienlijk. Het ultrasonische testapparaat PCE-USC 20 wordt ook veel gebruikt in de metaalverwerkende industrie, de chemische industrie of bij de beoordeling van de druk container bouw, vervoer per spoor of in de lucht- of ruimtevaartindustrie. Met het Ultrasonische testapparaat worden foutanalyses in onderdelen gelokaliseerd. Deze omvatten bijvoorbeeld, holten, insluitsels, porositeit of scheuren in de verpakking.

Mocht u vragen hebben over het ultrasonisch testapparaat PCE-USC 20, dan kunt u de volgende technische specificaties raadplegen of neemt u contact met ons op via het telefoonnummer +31 (0)900 - 120 00 03. Onze technische medewerkers en ingenieurs geven u graag meer advies over deze ultrasonisch testapparaat en al onze andere producten op het gebied van meettechniek, weegtechniek en regeltechniek.

- Dit komt overeen met EN 12668-1
- Laag gewicht
- Geheugen voor maximaal 500 dossiers

- Een of twee-sondemeting
- Waardering methodes AVG en DAC
- De snelheid van geluid 1000 ... 15000 m / s

Detectiebereik

0.5 ... 9999 mm (lengtegolf staal), traploos verstelbaar

Snelheid

1000 ... 15.000 m / s, traploos instelbaar, grote aanpassing

Weergave vertraging

-10 ... 2000 mm

Sonde vertraging

0.00 ... 199.9 microseconden

Zendpuls

400 V negatief signaal pieken

Demping (pulsgenerator)

50/100/200/500

Werkmodus

Één- of twee-sonde metingen

Operatie frequentiebereik

0,5 ... 22 MHz

Pulsherhalingsfrequentie

40/250/1000 Hz optioneel

Versterker (ontvanger)

0 ... 110 dB

Rectificatie (ontvanger)

Hele golf, positieve halve golf, negatieve halve golf, hoge-frequentie representatie

Alarmgrenzen

Grens A (Poort A) en grens B (Gate B),

instelbaar als een positieve of negatieve piek meting met automatische (optisch en akoestisch) alarm

Meetmodus

Limiet/ extreme modus

Meetafwijking horizontale lineariteit

≤0,1%

Meetafwijking verticale lineariteit

≤3%

Overtollige gevoeligheid

≥62 dB

Dynamisch bereik

≥40 dB

Resolutie afgelegen gebied

≥30 dB

Voorbeeldfrequentie

400MHz

Meetgegevens opslag

500 dossiers

Signaalweergave

Permanente opname van weergave signalen van de dynamische echo-signalen

Oppervlak aanpassing

Automatische aanpassing van de foutpositie van de gehoekte sondemetingen

Automatische versterking

20 ... 80% in stappen van 1%

Menutaal

Engels, Chinees

Interfaces

USB-A, USB-B, Ethernet

Scherm

5.7 "TFT LCD-kleurenscherm (640 x 480 pixels)

Bedrijfstemperatuur

-10 ... 50 ° C

Voeding

AC: 100 ... 240 V
DC: 15 V / 4 A

Accu

Li-Ion batterij (10.8V, 5200mAh)

Werkingsduur van de batterij per lading

> 6 uur

Beschermingsklasse

IP54

Gewicht

1,4 kg (incl. Batterij)

Andere product beelden van het ultrasonisch testapparaat PCE-USC 20

Hier kunt u de interface van ultrasonische
testapparaat PCE-USC 20 zien

Hier kunt u het display van de ultrasonische testapparaat PCE-USC 20 zien

Het ultrasonische testapparaat PCE-USC 20 wordt geleverd met een handige draagtas, die de gebruiker sterk ondersteund bij de meting door een schouderband.

Omvang van de levering
1 x Ultrasonisch testapparaat PCE-USC 20, 1 x oplaadbare Li-ion batterij, 1 x oplader, 2 x probe-kabel (van 2 meter), 1 x USB-kabel, 1 x USB-stick met software, 1 x draagtas met riem, 1 x draagtas, 1 x meetsonde 90 °, 1 x meetsonde 70 °, 1 x meetsonde 60 °, 1 x meetsonde 45 °,1 x fabriek kalibratie certificaat, 1 x gebruiksaanwijzing

Optionele toebehoren

- Koppelingsgel
Als u van plan bent direct na een bestelling een grotere serie te bestellen, moet u ook nog een hoeveelheid gel bijbestellen. Het gebruik van Koppelgels wordt altijd geadviseerd (waardoor een beter contact tussen de sensor en het werkstuk, en het sensoroppervlak te beschermen)

- ISO laboratorium kalibratie en certificering
(voor bedrijven die willen het ultrasonische diktemeterapparaat te nemen in het in-house testapparatuurpool of voor jaarlijkse herijking. De ISO-certificering is voorzien van een laboratorium kalibratie inclusief document met alle meetwaarden.
