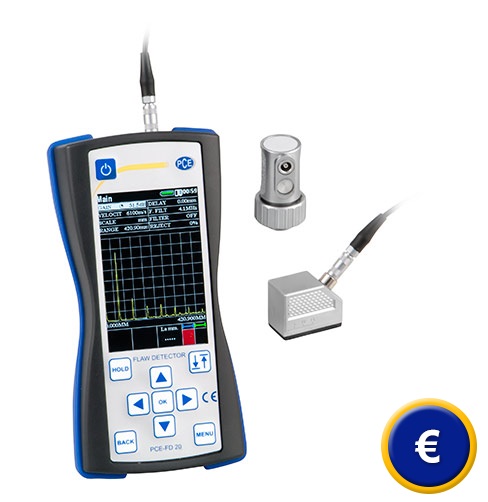

Ultrasone tester PCE-FD 20
Ultrasone tester voor het testen van materialen / batterij of netstroom exploitatie /
twee verschillende meet sondes (45 ° en 90 °) / sensorkabel met een lengte van 1,5 m

De ultrasone tester PCE-FD 20 wordt gebruikt voor het testen van materiaal. De ultrasone tester kan worden gebruikt in vele inzetgebieden, bijv. bij het testen van materialen op defecten zoals scheuren, gaten en andere gebreken. Ook voor het toezicht op lasnaden is de ultrasone tester zeer geschikt. Door het echografie principe stelt de tester u in staat een volledig niet-destructieve meting van oppervlakken uit te voeren. Naast de detectie van defecten kan ook de diepte bepaald worden. Ook is het mogelijk om de gehele dikte van het materiaal te bepalen met de ultrasone tester. Op raakvlakken van verschillende materialen met ongelijke dichtheid en golf impedantie, wordt de echo gereflecteerd en verspreid.


De ultrasone golven kunnen door het materiaal worden verzonden, met behulp van verschillende meetsondes. Één meetsonde heeft de mogelijkheid om ultrageluid in een hoek van 90 ° te versturen en één heeft de mogelijkheid om ultrageluid in een hoek van 45 ° te versturen naar het teststuk. Zo kunnen, nadat de echo door het teststuk gestuurd is en de looptijd bepaald is, wanddikten bepaald worden, lasnaden gecontroleerd worden en componentfouten gedetecteerd worden. Door het geringe gewicht van slechts 250 gram kunt u het apparaat gemakkelijk vervoeren naar verschillende arbeidsplaatsen. De frequenties liggen tussen één en 10 megahertz. Daarnaast verwerkt de ultrasone tester geluidsnelheden tussen 1000 en 9999 meter per seconde.



Mocht u vragen hebben over de ultrasone tester PCE-FD 20, dan kunt u de volgende technische specificaties raadplegen of neemt u contact met ons op via het telefoonnummer +31 (0)900 120 00 03. Onze technische medewerkers en ingenieurs geven u graag meer advies over deze ultrasone tester en al onze andere producten op het gebied van meettechniek, weegtechniek en regeltechniek.

Ultrasone tester PCE-FD 20   Handleiding van de ultrasone tester PCE-FD 20 bekijken/ afdrukken   CE certificaat van de ultrasone tester PCE-FD 20   Video van de ultrasone tester PCE-FD 20 bekijken   Software van de ultrasone tester PCE-FD 20   Productblad van de ultrasone tester PCE-FD 20

Ultrasone tester PCE-FD 20

- Geometrische meetsondes van 45 ° en 90 °
- Lichtgewicht
- Exploitatie via batterij of netspanning

- 1,5 m sondekabel
- Helder en groot display
- USB-interface

Technische specificaties van de ultrasone tester PCE-FD 20

Frequentiebereik

1 ... 10 MHz

Scantijd

6 ... 1000 µm

Geluidssnelheid

1000 ... 9999 m / s

Meetafwijking met tijdsintervallen

< ±0,025 µm

Maximale afwijking van de amplitudesignalen bij de ontvanger ingang in het bereik van 0 ... 110 dB

< ±0,5 dB

Versterkingsbereik

125 dB

Gemiddeld aantal materiaaltesten

1 ... 16

Aantal controlepunten (tijd-variabele gain)

15

Tijd van de excitatiepuls tot aan de last

0,0 ... 0,5 µs

Amplitude van de excitatiepuls tot de 50 ohm weerstand

100, 200, 300

Arbeid frequentiebereik van de ontvanger bij -3 dB

1 ... 10 MHz

Afwijking van de amplitudes van het ingangssignaal in het bereik van 10 ... 100% van het beeldformaat

<1 dB

Scan

1 ... 1000 µs

Scan vertraging

0 ... 2000 µs

Meetbereik van tijdsintervallen

0 ... 1000 µs

Vertraging sondes

0 ... 15 µs

Automatische waarschuwing bij gebreken

dual-gate

Instelling van het meetbereik bij de tijdelijke variabele versterking

0 ... 2000 µs

Instelling van de meetlimieten bij de tijdelijke variabele versterking

0 ... 100 %

DC (ontvanger)

positieve halfgolf, radio-modus

Afmetingen (B x H x D)

80 x 162 x 35 mm

Afmetingen display

48 x 74 mm

Voeding

100 ... 250V AC
AA-batterijen 1.5V (3 stuks)

Gewicht

250 g (zonder batterijen)

Tijd tussen meetfouten

>3000 h

Andere afbeeldingen van de ultrasone tester PCE-FD 20

Interface van de utrasone tester PCE-FD 20
Hier ziet u de interface van de utrasone tester PCE-FD 20.

De utrasone tester PCE-FD 20 kan opnieuw gekalibreerd worden met een kalibratie blok
De utrasone tester PCE-FD 20 kan opnieuw gekalibreerd worden met een kalibratie blok.

Omvang van de levering van de ultrasone tester PCE-FD 20

1 x Ultrasone tester PCE-FD 20, 1 x sondekabel (1,5 m), 1 x ultrasone sonde (90 °)
1 x ultrasone sonde (45 °), 3 x 1,5 V batterij (AA), 1 x laadkabel, 1 x USB-kabel,
1 x handleiding.

Optionele accessoires voor de ultrasone tester PCE-FD 20

- Koppeling gel:
Als u een grote meetreeks heeft gepland direct na het bestellen, dient u ook een extra hoeveelheid gel mee te bestellen. Het gebruik van koppeling gel wordt altijd geadviseerd (voor beter contact tussen de sensorkop en het werkstuk, en om het sensoroppervlak te beschermen).

Koppeling gel
