Ultrasone afstandssensor 3P LRS type 282
Ultrasone afstandssensor voor metingen van gecoate oppervlakken (bijv. kleuren ) / het meten van wanddikte van 30 mm ... 2.000,00 / Hoge resolutie van 0,01 mm / Schaalbare analoge uitgang / automatische temperatuurcompensatie

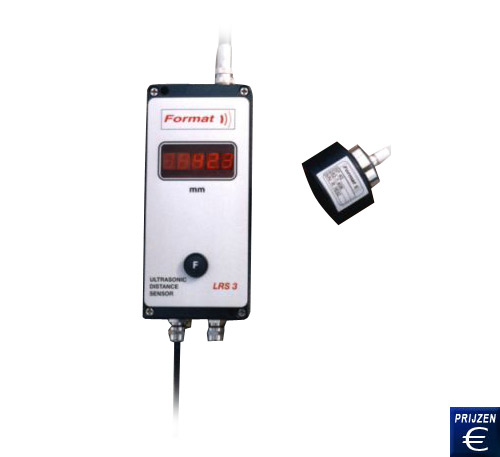

De ultrasone afstandssensor LRS 3 bestaat uit een sensor met ultrasone transducers en een basisstation met display en functietoetsen. De nieuwe circuit technologie van de ultrasone afstandssensor en de programmeerbare functies, maakt de ultrasone afstandssensor LRS 3 geschikt voor alle afstand- en diktemetingen en voor wie een groot meetbereik, hoge nauwkeurigheid en de detectie van gestructureerde oppervlakken een vereiste is. De film transducer in de sensor van de ultrasone afstandssensor zendt en ontvangt ultrasone golven in en uit de lucht. Door middel van de puls-echo methode wordt de duur bepaald van de geluidsgolven tussen de sensor van Ultrasone afstandssensor en het object op afstand. De basiseenheid van de LRS 3 bestuurt de microcontroller die het meetproces regelt en zorgt samen met de hoge precisie analoge componenten voor een resolutie van 0,01mm. De nauwkeurigheid van de ultrasone afstandssensor wordt uitsluitend bepaald door de homogeniteit van de lucht. Geschikte meetobjecten zijn bijna alle materialen van beton, steen, metaal, plastic, papier, glas en composiet en materialen met gladde, poreuze en gestructureerde oppervlakken . De meting is onafhankelijk van het oppervlak kleur. Zelfs reflecterende objecten kunnen worden gedetecteerd door de ultrasone afstandssensor. Typische toepassingen zijn dikte metingen van bouwmaterialen en -schuim, alsmede niveaumeting van vloeistoffen. De sensor van de ultrasone afstandssensor bevat een temperatuursensor die de gemiddelde luchttemperatuur, waarvan de geluidssnelheid wordt berekend, detecteert. De gemeten afstanden worden continu weergegeven op de display van de ultrasone afstandssensor en gelijktijdig via een analoge uitgang op een seriŽle interface. Een functie toets op de ultrasone afstand sensor maakt de overstap naar relatieve meting mogelijk. Daarnaast kunnen essentiŽle parameters zoals meetbereik, het gemiddelde, de analoge schaal, de gevoeligheid van de sensor en de relatieve meting worden aangepast aan de meting taak met het LRS - GEREEDSCHAP programma.Mocht u vragen hebben over de afstandssensor, dan kunt u de volgende technische specificaties raadplegen of neemt u contact met ons op via het telefoonnummer +31 (0)900 120 00 03. Onze technische medewerkers en ingenieurs geven u graag meer advies over deze afstandssensor en al onze andere producten op het gebied van meettechniek, weegtechniek en regeltechniek.

Ultrasone afstandssensor 3P LRS type 282   Gebruikshandleiding van de Ultrasone afstandssensor 3P LRS type 282 bekijken / afdrukken   CE Certificaat van de Ultrasone afstandssensor 3P LRS type 282   Video van de Ultrasone afstandssensor 3P LRS type 282   Software van de Ultrasone afstandssensor 3P LRS type 282   Productblad van de ultrasone afstandssensor 3P LRS type 282

- Breed meetbereik van 30 ... 2000 mm
- Hoge resolutie van 0,01 mm
- Automatische temperatuurcompensatie
- SeriŽle interface RS 232 C

- Schaalbare analoge uitgang ( stroom /
  spanning )
- Gevoeligheid van de sensor met de pc-software
  instellen.

Technische specificaties

Basiseenheid 282



Voeding

10 ... 30 VDC

Stroomverbruik

200 mA

Metingen per seconden

30

Resolutie

0,01 mm

Nauwkeurigheid

Afhankelijk van homogeniteit van de lucht

Interface

RS 2332 C

Analoge uitgang

0 ... 10 V / 4 ... 20 mA

Meetafstand

30 ... 2000 mm

Omgevingstemperatuur

0 ... +50 įC

Digital display

LED, Vijfdelig

Functietoets

relatief / absoluut

Materiaal

Aluminium, gelakt

Bescherming

IP 54

Afmeting

175 x 80 x 57 mm

Gewicht

350 g

Voeding

Voeding NT 12 / 0,25 230 VAc / 12 VDC

Interface kabel

Interface kabel RS 121 C, Sub D9

Ultrasone sensor SP 40 met stekker en kabel van 2 m ; geÔntegreerde temperatuursensor

Omvormer

Cell-spotlight

Ultrasone frequentie

ca. 50 kHz

Materiaal

Aluminium, geanodiseerd

Temperatuursensor

PT 500, geÔntegreerd

Ronde stekker

5-polig

Bescherming

IP 30

Montage

Moer M 35 x 1

Meetprincipe van ultrasone afstandssensor

Hier wordt het meetprincipe van de ultrasone afstandssensor 3P LRS weergegeven.
LRS gereedschappen voor de ultrasone afstandssensor

Meetbereik
Het meetbereik (bereik) kan worden veranderd door het invoeren van een bovenste en onderste eindwaarde, de kortste afstandsmeting is 30, de grootste 2000 mm.






Beeld van de software van de ultrasone afstandssensor tijdens een meting.

Relatieve meting
De keuze van de absolute en relatieve meting is via de keuzerondjes. Door het activeren van de Zero-knop, wordt een referentiewaarde gevormd en is er overgeschakeld naar relatieve meting.

Gemiddeld
Het gemiddelde wordt gebruikt om statistisch significante waarden te vormen. Het gemiddelde cijfer geeft aan hoeveel afzonderlijke metingen worden gebruikt voor de output gemeten waarde.

Analoge uitgang
De gewenste voltage in millivolt (mV) per millimeter (mm). Verandering in afstand wordt in het verloop veld aangegeven. De uitgangsspanning verandert volgens het opgegeven verloop.

Sensorgevoeligheid
De gevoeligheidssensor wordt door middel van de pijltjestoetsen in de niveaus: laag, standaard en hoog aan het betreffende object en de juiste afstand optimaal aangepast.

Levering voor de ultrasone afstandssensor
1 x Ultrasone afstandssensor 3P LRS type 282, 1 x Ultrasone sensor SP 40, 1 x Power Adapter NT 12 / 0.25, 1 x Interfacekabel RS 232 C, 1 x PC-programma LRS gereedschap, 1 x Handleiding
