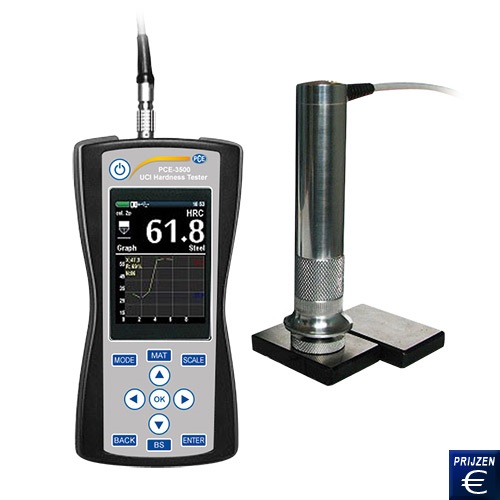

UCI Hardheidsmeter PCE-3500
UCI hardheidsmeter PCE-3500 voor de non destructieve meting van hardheid / Groot LCD kleurenscherm / Met Software / HV, HRC, HRB, HB en MPa skala /
met geheugenfunctie / Sondes verwisselbaar / 136 ° Vickers Diamant

De UCI hardheidsmeter PCE-3500 is ontworpen voor de hardheidsmeting van metalen elementen. De UCI hardheidsmeter werkt volgens de Ultrasonic-Contact-Impedance methode. Bij deze methode wordt een Vickers-diamant aan de testsonde met eigenresonantie gesimuleerd. Door het indrukken van de testsonde wordt de oscillatiefrequentie afhankelijk van de hardheid van het oppervlakte en afhankelijk van de E-module van de bouwstof en het contactoppervlakte verzwakt. Uit de resulterende frequentieverschuiving kan de hardheid van het oppervlak worden bepaald. De UCI hardheidsmeter werkt non-destructief. Er ontstaat een microscopische impressie van het oppervlak, welke met de ogen niet zichtbaar is. Op basis van de geringe penetratiediepte van de Vickers diamant is de UCI hardheidsmeter in het bijzonder geschikt voor oppervlaktehardheid. Het apparaat wordt gebruikt voor bijvoorbeeld: ponsen, persen, onderdelen met dunne wanden, tandwielen, turbinebladen, nokkenassen of lasnaden. De UCI hardheidsmeter kan ook voor andere delen op het gebied van hardheidstests gebruikt worden. Dankzij de verwisselbare sonde met verschillende drukkrachten kan het apparaat voor velerlei toepassingen gebruikt worden. Na het meten van de hardheid van een bouwstof geeft de PCE 3500 verschillende statistiekwaarden aan, zoals min./max. en gemiddelde waarden. Eveneens kunnen de standaardafwijking en verdere coëfficiënten bepaald worden. Ook de weergave van een histogram is mogelijk. Aangezien de UCI hardheidsmeter over een intern geheugen beschikt, kan de evaluatie van de meetwaarden via software verlopen. Mocht u vragen hebben over de UCI hardheidsmeter PCE-3500 , dan kunt u de volgende technische specificaties raadplegen of neemt u contact met ons op via het telefoonnummer +31 (0)900 120 00 03. Onze technische medewerkers en ingenieurs geven u graag meer advies over deze hardheidsmeter en al onze andere producten op het gebied van meettechniek, weegtechniek en regeltechniek.

UCI Hardheidsmeter PCE-3500   Gebruikshandleiding van de UCI hardheidsmeter PCE-3500    Productblad van de UCI hardheidsmeter PCE-3500

UCI Hardheidsmeter PCE-3500

- Meting volgens UCI-methode
- Test van HRC, HRB, HV, HB, MPa
- Meetrichting 360 °
- Groot LCD kleurenscherm

- Met geheugenfunctie via SD-kaart
- Verschillende testsondes aansluitbaar
- Bouwstofkenmerken voorgekalibreerd
- Evaluatie via software mogelijk

Technische specificaties van de UCI hardheidsmeter PCE-3500

Meetbereik

230 ... 940 HV
20 ... 70 HRC
90 ... 650 HB
370 ... 1740 MPa

Meetprecisie

+/- 3 % HV
+/- 1,5 HRC
+/- 3 % HB

Meetsondes

50 N UCI-sonde (10 N UCI sonde optioneel)

Hardheidsschalen

HRC, HB, HV, HRB, HL, MPA

Materialen

UCI: staal (ferromagnetisch)

Testlichaam

136 ° Vickers diamant

Meetrichting

360 °

Minimale materiaaldikte

1 mm (alleen UCI sonde)

Weergave

Achtergrond verlichte, grafische kleuren-LCD

Meetfuncties

Enkele meting, Min./Max./gemiddelde, aantal metingen, gemiddelde waarde meting, standaardafwijking, variatie coëfficiënt, histogram, Smart Mode (filter uitschieters)

Geheugen

SD-kaart

Interface

USB

Omgevingsvoorwaarden

-20 ... +40 °C; 30 ... 80 % r.v.

Stroomvoorziening

6 V (3 x AA Batterijen)

Bedrijfsduur

ca. 10 uur

Afmetingen

160 x 75 x 30 mm

Bescherming

IP 54

Gewicht

300 g (zonder sonde)

Inhoud van de levering van de UCI hardheidsmeter PCE-3500
1 x UCI hardheidsmeter PCE-3500, 1 x 50 N UCI-sonde, 1 x 2 GB SD-kaart, 1 x USB kabel, 1 x PC-software, 1 x Handleiding

Typische toepassingen

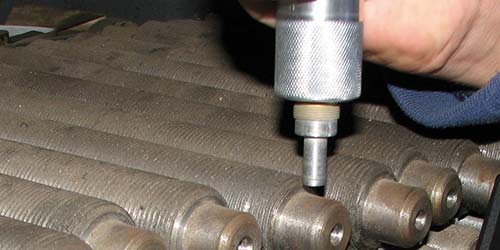

UCI hardheidsmeter PCE-3500 meet non-destructief

Bij de UCI hardheidsmeter gaat het om een meetinstrument dat non-destructief meet.

Sensor van de UCI hardheidsmeter PCE-3500

Hier is de sensor van de UCI hardheidsmeter te zien. Daarbij wordt het bovenste deel van de sensor er af gehaald. Zo wordt een meting van binnen een boring of in andere dieptes mogelijk.

Wanneer de UCI hardheidsmeter op een even oppervlakte moet meten, dan dient aan de voorzijde van de sensor de afdekking afgeschroefd te worden. Deze zorgt ervoor dat de sensor precies op het te meten vlak ligt en een meting zonder meetafwijking volbrengt.

Afdekking wordt afgeschroed

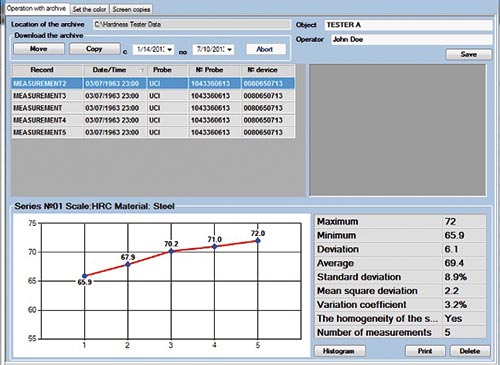

Evaluatie software

De evaluatie software bevindt zich in de leveromvang van de UCI hardheidsmeter
