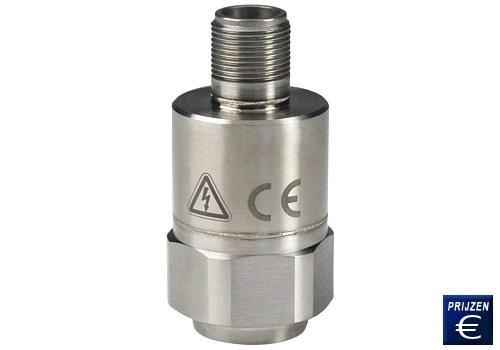

Trilschakelaar PCB-686B01
Veelzijdig inzetbare, intelligente trilschakelaar / schakeldrempel zonder programmering, instelbaar bij de trilschakelaar / Instelling van de schakeldrempel tijdens het gebruik door een externe magneten

De trilschakelaar verenigt de betrouwbaarheid en levensduur van een elektrische schakelaar met de eenvoudige bediening en het gebruik van een mechanische trilschakelaar. De trilschakelaar heeft geen aparte voeding en voor de instelling van grenswaarden zijn geen mechanische delen nodig. De vibratieschakelaar bezit een geïntegreerde precisie versnellingsensor, een halfgeleiderrelais en instelbare vertragingen. Hierdoor kunnen de voorwaarden voor een resolutie veel preciezer gedefinieerd worden. Dit leidt tot een hogere precisie, herhaalbaarheid en betrouwbaarheid als bij mechanische schakelaars. Bovendien bewaken ze de trilsnelheid, een veel betrouwbare uitgangsgrootte voor de beoordeling van een machinetoestand dan de versnelling. De trilschakelaar bevindt zich in een robuuste, hermetisch gesloten RVS behuizing en is voor de duurzame inzet in ruwe industriële omgevingen geschikt. De gepatenteerde MAVTTM-methode (MAVTTM=Magnetic Adjustable Vibration Threshold) zorgt voor de instelling van een schakeldrempel tijdens het gebruik door een externe magneet. De trillingssensor kan daarmee aan een lopende machine geïnstalleerd en, zonder uitschakelen van de controlerende machine ingesteld worden. Belangrijke machines, zoals pompen, motoren of ventilatoren, kunnen nu zonder ingewikkelde installatieprocedures probleemloos gecontroleerd worden. Mocht u vragen hebben over de Trillingsmeter met scherm PCB-M641B01-2, dan kunt u de volgende technische specificaties raadplegen of neemt u contact met ons op via het telefoonnummer +31 (0)900 120 00 03. Onze technische medewerkers en ingenieurs geven u graag meer advies over deze trillingssensor en al onze andere producten op het gebied van meettechniek, weegtechniek en regeltechniek.

Trilschakelaar PCB-686B01   Gebruikershandleiding van de Trilschakelaar PCB-686B01   CE certificaat van de Trilschakelaar PCB-686B01   Video van de Trilschakelaar PCB-686B01   Software van de Trilschakelaar PCB-686B01   Productblad van de Trilschakelaar PCB-686B01

Trilschakelaar PCB-686B01

- Instelling van de Alarmschakeldrempel
- magnetische activatie methode (MAVTTM)
- Geïntegreerde piezo elektrische trilschakelaar
- hermetisch gesloten RVS behuizing
- 2-geleider-techniek

- Voor de duurinzet in de ruwste omgevingen
  geschikt
- Consistente resultaten door bewaking van de
  trilsnelheid

Technische specificaties data sensor

Schakeldrempel

0,65 ... 12,7 mm/s (piek)
4,5 ... 90,0 mm/s (effektief)

Frequentiebereik (±3 dB)

3 ... 1000 Hz / 180 ... 60.000 Upm

Hysteresis van de alarmschakeldrempel

3, 6 of 10 %

Stilstanddrempel (referentie)

Van het Alarmniveau afhankelijk of onafhankelijk

Stilstanddrempel (niveau)

1 ... 40 % der Alarmschakeldrempel

MAVTTM

werkzaam / niet werkzaam

Kruisgevoeligheid

< 3 %

Inschakelvertraging

3 of 20 seconden

Oplopende vertraging (actief)

werkzaam/niet werkzaam

Oplopende vertraging (tijd)

1 ... 60 s en 1 ... 30 min

Oplopende vertraging (x alarm-schakelniveau)

x2, x4, x8, niet werkzaam

Uitschakelvertraging (Alarm)

1 ... 60 seconden

Relaistype

1-polige MOSFET in/uit--schakelaar

Relais-benamingen

24 ... 240 V AC/DC, 0,5 A

Relaiscontacten

werkende- of gesloten contacten

Relais-houdertoestand

Vergrendeld of niet vergrendeld

Temperatuurbereik (Gebruik)

-40 ... +85 °C

Temperatuurbereik (Opslag)

-40 ... +125 °C

Overbelastinglimiet (shock)

5.000 g (piek) / 49.050 m/s2 (piek)

Vochtigheid (condenserend)

0 ... 100 %

Spanningsvoorziening

24 ... 240 V DC/AC 50 ... 60 Hz

Stroom (Relais gesloten

500 mA

Lekstroom (Relais open)

1 mA

Elektrische Isolatie (behuizing)

> 108 Ohm

Grootte (Hex)

31,8 mm

Hoogte

66 mm

Gewicht

148 g

Schroefdraad

1/4 - 28 UNF-2B (boren)

Aantrekkoppel

2,7 ... 6,8 Nm

Sensorelement (intern)

Piezo elektrische versnellingsensor

Behuizing materiaal

RVS

Afdichting

hermetisch gesloten

Elektrische aansluiting

Elektrische aansluiting

Positie van de elektrische aansluiting

Aan de bovenkant

Trilschakelaar PCB-686B01

Met de MATVTM-methode is de automatische instelling van alarmdrempels ter plaatse zonder kennis van het actuele trilniveau van een machine mogelijk. Hierbij wordt de trilschakelaar aan een lopende machine geïnstalleerd en met de magneten op de juiste plek aangebracht. De meting van het actuele trilniveau wordt gestart en het schakelpunt wordt exact op de dubbele waarde ingesteld. Voor dit proces moet de trilschakelaar van de controlekring van de machine gescheiden zijn. Via deze comfortabele functie kan elke machine in een mum van tijd effectief beschermd worden. De MAVTTM- methode is ook van groot belang bij de precieze instelling van alarmschakelpunten, wanneer de schakelaar op een gekalibreerde schudinrichting gemonteerd is.

Inzet van de V bij een motor

Hier ziet u de trilschakelaar gedurende inzet bij een motor

Technische tekening van de Trilschakelaar PCB-686B01

Hier ziet u de technische tekening van de PCB-686B01

Inhoud levering

1 x Trilschakelaar PCB-686B01, 1 x Kabel 3m, 1 x Montageplaatjes M6 x 1,0,
1 x Handleiding

Optionele toebehoren


Programmeerkit

Met de optioneel beschikbare programmeerkit, kan elke functie van de trilschakelaar ingesteld en via de USB-poort geprogrammeerd worden. De bediener kan met zijn PC de gegevens lezen en nieuwe parameters definiëren. Op deze manier kunnen de volgende parameters van de schakelaars geactiveerd of gedeactiveerd worden: alarmschakelpunten en -hysteresis / inschakel-, oploop- en uitschakelvertraging / werk- of rustcontact/ relais vergrendeld of niet vergrendeld / Stilstanddrempel

Passende stekker in rechte uitvoering

Passende stekker in rechte uitvoering. BQ stekker aan de sensor kant en open eindes aan de andere kant.
Kabellengte: ca. 6m

Passende stekker in haakse uitvoering

Passende stekker in haakse uitvoering. BQ stekker aan de sensor kant en open einde aan de andere kant.
Kabellengte: ca. 6m
