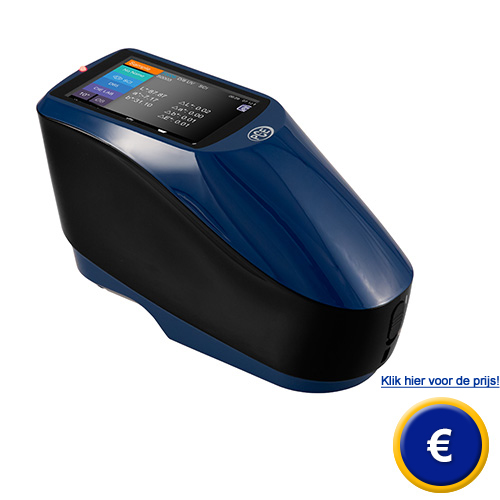

Traliespectrometer PCE-CSM 20 / PCE-CSM 21 / PCE-CSM 22
Kwalitatief hoogwaardige traliespectrometer / lithium-Ionen accu met een lange levensduur / uitlezing via bluetooth (modelafhankelijk) of USB / blauwe led (D65) als lichtbron

De traliespectrometer is, net als iedere andere spectrometer, bedoeld voor de kleurmeting. Als mobiel handapparaat is de traliespectrometer geschikt voor de snelle meting rechtstreeks op het testobject. De lange batterijduur van de accu en levensduur van de lichtbron en het handzame design zorgen voor de hoogst mogelijke gebruikersvriendelijkheid.

De hoogwaardige kwaliteit van de traliespectrometer valt meteen op, wanneer u naar de meter kijkt. Wat betreft het gebruik van de traliespectrometer is de hoge meetnauwkeurigheid het grote voordeel van het apparaat. Een traliespectrometer wordt veelal ingezet bij de productie en kwaliteitsbeoordeling. Hier is het namelijk van belang dat er een constante kwaliteit gewaarborgd wordt en dat afzonderlijke producten er hetzelfde uitzien. Daarom is een hoge meetkwaliteit erg belangrijk. Afhankelijk van het gekozen model, kan de meetdata via bluetooth overgedragen worden naar de pc (PCE-CSM 21 en PCE-CSM 22). Tevens kan bij alle modellen via USB meetdata overgedragen worden. De spectrometer wordt compleet geleverd met de desbetreffende software en USB-kabel.


Mocht u vragen hebben over de traliespectrometer, dan kunt u de volgende technische specificaties raadplegen of neemt u contact met ons op via het telefoonnummer +31 (0)53 737 01 92. Onze technische medewerkers geven u graag meer advies over deze spectrometer en al onze andere producten op het gebied van meettechniek, weegtechniek en regeltechniek.

Traliespectrometer PCE-CSM 20 / PCE-CSM 21 / PCE-CSM 22   Gebruikshandleiding van de Traliespectrometer PCE-CSM 20 / PCE-CSM 21 / PCE-CSM 22   Productblad van de Traliespectrometer PCE-CSM 20 / PCE-CSM 21 / PCE-CSM 22

Traliespectrometer PCE-CSM 20 / PCE-CSM 21 / PCE-CSM 22

- Lange accuduur
- USB-Kabel voor de datatransfer
- Handzaam apparaat
- Apparaat-software in de leveromvang

- Hoogwaardige kwaliteit
- Hoge meetnauwkeurigheid en stabiliteit
- Enkele en gemiddelde meting
- USB-dongel (modelafhankelijk)

Technische specificaties
Model   PCE-CSM 20 PCE-CSM 21  PCE-CSM 22
Opnamegeometrie 8 ° / d
Afmeting integratiebol  48 mm
Lichtbron LED-belichtingssysteem, Uv-licht LED-belichtingssysteem
Spectro-foto-metrische methode  concaaf tralie
Sensor  256 pixel CMOS beeldsensor
Golflengtebereik  400 ... 700 nm
Golflengte-interval  10 nm
Gemeten reflectiebereik  0 ... 200 %
Meetopening

enkele opening:
8 mm / 10 mm
aangepaste opening
8 mm / 4 mm /
1 x 3 mm
dubbele opening:
10 mm / 8 mm en 5 mm / 4 mm
Spiegelend component  SCI, SCE
Kleur bereiken  CIE Lab, XYZ, Yxy, LCh, CIE LUV, Hunter LAB
Formules voor de kleurongelijkheid  ΔE*ab, ΔE*uv, ΔE*94, ΔE*cmc(2:1), ΔE*cmc(1:1), ΔE*00v, ΔE(Hunter)
Lichttype


 D65, A, C, D50


D65, A, C, D50, D55, D75, F2, F7, F11

D65, A, C, D50, D55, D75, F1, F2, F3, F4, F5, F6, F7, F8, F9, F10, F11, F12
Kijkhoek  2 ° / 10 °
Weergavedata  spectrogramwaarden, kleurwaardemonsters, kleurverschilwaarden/-grafiek, Pass/Fail resultaten, kleurbalans
Meettijd   2,6 seconden
Herhaalbaarheid    MAV/SCI: ΔE*≤0.06 MAV/SCI: ΔE*≤0.05 MAV/SCI: ΔE*≤0.03
Apparaat afwijking    MAV/SCI: ΔE*≤0.4 MAV/SCI: ΔE*≤0.2 MAV/SCI: ΔE*≤0.15
Meetmodi  enkele en gemiddelde meting
Lokalisatiemethode  bepaling van de meetpunten per camera
Voeding interne Li-Ionen accu
Afmetingen  184 x 77 x 105 mm (L x B x H)
Gewicht 600 g
Levensduur lichtbron 5 jaar / meer dan 3 miljoen metingen
Display  3,5 " TFT kleuren-LCD, capacitief touchscreen
Data-interface  USB USB, Bluetooth 4.0
Datageheugen  2000 standaarden, 20000 samples
Menutalen  Engels, Chinees
Bedrijfscondities
0 ... +40 °C
0 ... 85 % relatieve luchtvochtigheid (niet condenserend)
Opslagcondities  -20 ... +50 °C
0 ... 85 % relatieve luchtvochtigheid (niet condenserend)

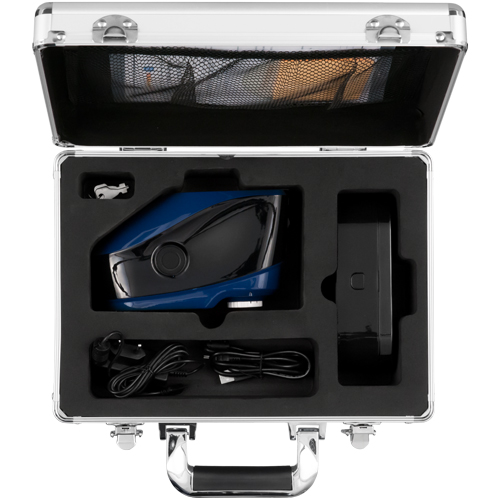

Leveromvang
1 x Traliespectrometer PCE-CSM 20 / PCE-CSM 21 / PCE-CSM 22, 1 x LI-Ionen accu (ingebouwd),
1 x Kalibratiestandaard (wit en zwart), 1 x Laadadapter, 1 x Stofafdekking, 1 x USB-Kabel,
1 x Fabriekskalibratiecertificaat, 1 x Cd-rom met software, 1 x Reinigingsdoek,
1 x USB-Dongel (modelafhankelijk), 1 x Handleiding
