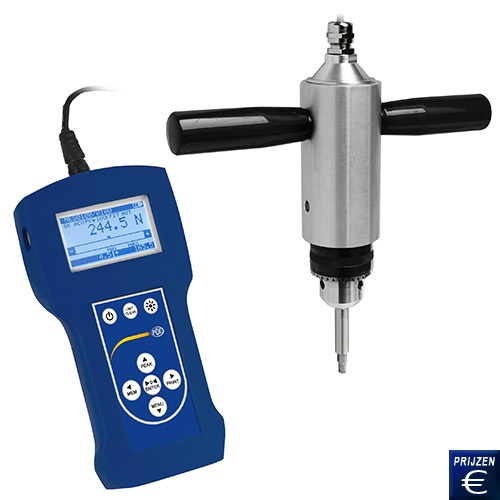

Torsietester PCE-FB TS serie
Torsietester tot 10 Nm / Externe torsiesensor met tandkransboorhouder / Grafisch display / PEAK-functie / Max. 1.000 Hz / USB-interface / Inclusief software

De torsietester PCE-RB TS serie wordt gebruikt voor het bepalen van los- en aandraaimomenten van schroeven. Tegelijkertijd kan de torsietester ook gebruikt worden als controle-instrument. De torsietester is uitgerust met een boorkop met twee degelijke en stabiele handgrepen.

Deze torsietester maakt het mogelijk om gereedschappen op te nemen met een maximale diameter van 13 mm en is dus geschikt voor een groot aantal toepassingen. De torsietester heeft twee instelbare grenswaarden die het draaien van schroeven kunnen controleren en bij het bereiken van een grenswaarde een akoestisch alarmsignaal kan afgeven. Op deze manier kan de torsietester ook zonder zicht op het display gebruikt worden. Op het display kunt u in één oogopslag de los- en aandraaikracht zien, net zoals het huidige krachtverloop. De sampling rate van de torsietester kan individueel worden ingesteld tot 1.000 Hz. De meetgegevens kunnen tijdens en na de meting opgeslagen worden op de micro SD-kaart of op de bijgeleverde torsietester-computersoftware. De torsietester wordt gevoed met een AA-batterij, dit maakt het mogelijk het apparaat flexibel te gebruiken.

Mocht u vragen hebben over de torsietester PCE-FB TS serie, dan kunt u de volgende technische specificaties raadplegen of neemt u contact met ons op via het telefoonnummer +31 (0)900 120 00 03. Onze technische medewerkers en ingenieurs geven u graag meer advies over deze torsietester en al onze andere producten op het gebied van meettechniek, weegtechniek en regeltechniek.

Torsietester PCE-FB TS serie   Gebruikershandleiding van de torsietester PCE-FB TS serie   CE certificaat van de torsietester PCE-FB TS serie   Video van de torsietester PCE-FB TS serie   Software van de torsietester PCE-FB TS serie   Productblad van de torsietester PCE-FB TS serie

Torsietester PCE-FB TS serie

- Mobiele torsietester voor schroeven
- Serie met meetbereik tot en met 10 Nm
- Max. 0,5% foutmarge van het meetbereik
- Meetsnelheid vrij instelbaar tot en met 1.000
  Hz
- 24-bits processor
- Tandkransboorhouder tot Ø 13 mm
- MIN / MAX waarde weergave (peak)

- Gewenste waarden kunnen ingesteld en
  gewaarborgd worden door middel van een
  akoestisch signaal
- Statistische analyse van het apparaat
- Eenheden: Nm / N-cm / kgf-m / gf-m / lbf-in
- Meertalig; Duits, Engels, Spaans, Italiaans
- Incl. PC-software ter evaluatie
- USB en RS-232-interface
- Overbelastingsbeveiliging max. 50%

Technische specificaties van de torsietester PCE-FB TS serie

Model
PCE-FB 2TS
PCE-FB 5TS
PCE-FB 10TS

Meetbereik / resolutie
2 Nm (0,2 kgf-m) / 0.001 Nm
5 Nm (0,5 kgf-m) / 0.002 Nm
10 Nm (1 kgf-m) / 0,01 Nm

Meetonzekerheid

± 0,5% van de meetwaarden

Meeteenheden

Nm, Ncm, kgf-m, lbf-in, gf-m

Max. overbelasting

50% van het meetbereik

Hulpmiddel

Tandkransboorhouder tot Ø 13 mm

Sampling rate

Vrij instelbaar tot 1.000 waarden / sec.

24 bit processor (16.000.000)

Meetfunctie

PEAK-functie (MIN - MAX Hold) / grenswaardenmeting / real-time meting met Software

Weergave

LCD grafisch display 61 x 34 mm / Automatische rotering / Achtergrondverlichting

Menunavigatie

Meertalig: Duits / Engels / Spaans

Geheugen optie

Intern geheugen en mini SD-kaart
(Het interne geheugen kan tot maximaal 6.400 metingen opslaan)

Opslag

Manueel – met een druk op de knop
Automatisch – (instelbaar)

Interface

Seriële RS-232, 9-pins en USB

OPTONEEL: schakelcontact uitgang
MIN / MAX / OK (zie hieronder) + 1 ingang

Software

Inclusief PC-software voor controles en evaluaties

Omgevingsomstandigheden

-10 … +40 °C

Spanningsvoorziening

4x Ni-MH 2700 mAh AA-batterijen (vervangbaar) of via AC adapter 230 V / 12 V; 1.2 A incl. Auto-off functie instelbaar

Levensduur batterij

20 uur (zonder achtergrondverlichting ongeveer 45 uur)

Afmetingen / gewicht aflezingapparaat

210 x 110 x 40 mm / 600 g

Afmetingen / gewicht torsiesensor

Ø 50 x 185 mm / 860 g

Kabellengte tot de torsiesensor

ca. 2 meter

Displayweergave van de torsietester PCE-FB TS serie

Displayweergave van de torsietester PCE-FB TS serie

Torsietester: informatie zoals de batterijstatus, meetsnelheid, kracht, min- en max. gegevens in één oogopslag.

Displayweergave van de torsietester PCE-FB TS serie evaluatie van opslag van gegevens in een diagramvorm

Torsietester: evaluatie of opslag van gegevens in een diagramvorm waarbij individuele meetpunten kunnen worden opgevraagd.

Displayweergave van de torsietester PCE-FB TS serie vertegenwoordiging van de frequentieverdeling

Vertegenwoordiging van de frequentieverdeling van de torsietester uit de PCE-FB TS serie.

Displayweergave van de torsietester PCE-FB TS serie statistiekfunctie

Statistiekfunctie in de torsietester met de mogelijkheid om gegevens intern op te slaan.

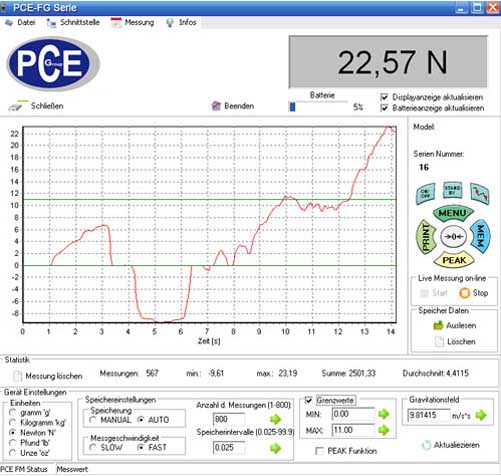

Draaimomentsleutel-tester inclusief PC software

Software van de torsietester PCE-FB TS serie

Omvang van de levering van de torsietester PCE-FB TS serie

1x Torsietester, 1x externe torsiesensor, 1x PC-software inclusief RS-232 datakabel, 1x SD-kaart inclusief kaartlezer, 4x AAA batterijen, 1x netkabel, 1x draagkoffer

Optionele accessoires

ISO-kalibratie/-certificatie
De certificering omvat een kalibratie inclusief testcertificaat volgens DIN EN ISO / IEC 17025. Deze certificaten zijn vaak nodig wanneer de torsietester gebruikt wordt om kwaliteits- of relevantie meetgegevens te bepalen. Een herkalibratie wordt jaarlijks aanbevolen..

ISO-kalibratie certificat voor de torsietester PCE-FB TS serie

Schakelcontactuitgang
De torsietester kan worden voorzien van een OC of een galvanisch geïsoleerde uitgang. Dit betekent dat de vooraf ingestelde krachtgrenzen MIN/OK/MAX kunnen worden geschakeld. De schakeling kan worden ingesteld als impuls- of continu signaal. Daarbij wordt ook een schakelingang geïnstalleerd zodat gegevens opgeslagen kunnen worden (IN-/+).

Open-collector-uitgang (OC) waarbij de zender op de grond – GND ligt.
Imax – 25 mA / Unom – 24 V (PIN 2/3/4/5)

Ingangsspanning IN(+) / IN (-): U in = 12-18 V/ I max = 50 mA (PIN 1/6)

Art.-Nr.: AF-TSD-F















Schakelcontactuitgang
