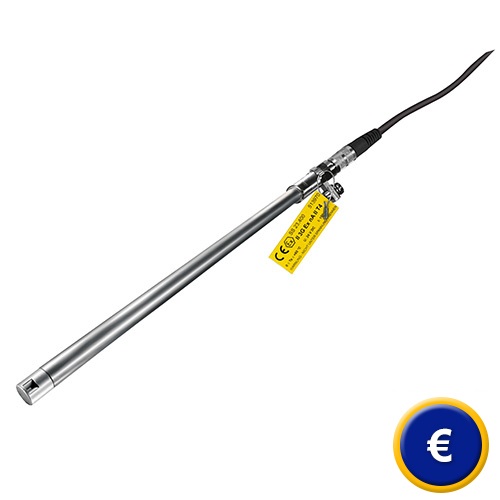

Thermopile-Stromingssensor SS 23.400
Thermopile-stromingssensor tot 20 m/s / voor lucht en gas / eenvoudige één-gat-montage /
ATEX goedkeuring volgens 94 / 9EG in Zone 2 / detectie van de stroomrichting /

Deze thermopile- stromingssensor maakt het mogelijk de stroomsnelheid van lucht en gassen te meten en gelijktijdig de stromingsrichting te detecteren. Ook door zijn installatie blinkt de thermopile-stromingssensor uit, ten opzichte van andere sensoren, omdat hij door zijn compacte pijpconstructie met een diameter van 9 mm gemakkelijk en snel gemonteerd kan worden aan de wandopening. U kunt onmiddellijk beginnen met de meting. Bovendien heeft de stromingssensor een meetbereik tot 20 m/s, die u gebruiken kunt bij temperaturen tot 60°C.
De thermopile-stromingssensor is noodzakelijk in de industrie waar schone lucht, stikstof of andere gassen door leidingen worden vervoerd, zoals bijvoorbeeld in een koeling- lucht monitoring. Belangrijke eigenschappen van de thermopile-stromingssensor zijn de snelle responstijd, waarbij de thermopile-stromingssensor al na een korte tijd de resultaten weergeeft, en de mogelijkheid om uni- of bi-directionele metingen uit te voeren. De thermopile-stromingssensor werkt in overeenstemming met de ATEX-richtlijn 94 / 9EG in Zone 2 (apparatuur categorie 3G) en is zonder aanvullende maatregelen (zoals een zenerbarrière) in gebruik te nemen. Voor het beoogde gebruik dient de originele verbindingskabel gebruikt te worden. Mocht u vragen hebben over de Thermopile-Stromingssensor SS 23.400, dan kunt u de volgende technische specificaties raadplegen of neemt u contact met ons op via het telefoonnummer +31 (0)900 120 00 03. Onze technische medewerkers en ingenieurs geven u graag meer advies over deze Thermopile-Stromingssensor SS 23.400 en al onze andere producten op het gebied van meettechniek, weegtechniek en regeltechniek.

- Eenvoudige installatie
- Voor schone lucht en stikstof
- ATEX-toelating voor Zone 2
- Meet bereik tot 20 m / s

- Aluminium sensor kop
- Bedrijfstemperatuur tot 60 ° C
- RVS probe
- Voor atmosferische druk

Gebruik in explosiegevaarlijke omgevingen:
De thermopile-stromingssensor mag alleen geïnstalleerd worden in explosiegevaarlijke omgevingen veroorzaakt door gassen (G), ingebouwd in Zone 2!
De thermopile-stromingssensor mag alleen worden gebruikt met de originele verbindingskabel van SCHMIDT Technology (zie hoofdstuk 4 handleiding). Bij gebruik van een andere kabel vervalt de ATEX- compatibiliteit!

Technische specificaties van de Thermopile Stromingssensor SS 23.400

Meet-grootte wN

Normale snelheid op basis van standaardvoorwaarden van TN = 20 ° C en ρN = 1013,25 hPa

Meetmedium

Schone lucht, stikstof
(Andere gassen op aanvraag)

Meetbereik stroming wN

0 ... 1 / 2,5 / 5/10/20 m / s

Onderste detectiegrens wN

0,05 m / s

Meetnauwkeurigheid

Standaard

± 3 % v. MW. + (2 % v. MBE; min. 0,05 m/s1))

Hoge precisie (optioneel)

± 1 % v. MW. + (2 % v. MBE; min. 0,04 m/s1))

Reproduceerbaarheid wN

± 1,5 % v. MW.

Reactietijd t90 wN

0.01 ... 10 s (configureerbaar), 1 s inst.

Bedrijfstemperatuur

Werktemperatuur

0 ... 60 ° C

Opslagtemperatuur

-20 ... 85 ° C

Materiaal

Sensorkop

Aluminium AlMgSiPb, geanodiseerd

Sensor pijp

Roestvrij staal D6 CrNiMoTi 1.4571

Aansluitingen

Roestvrij staal D6 CrNiMoTi 1.4571

Algemene specificaties

Medium, omgeving

Zonder condensatie (tot 95% RV)

Werkingsdruk

Atmosferisch (700 ... 1300 hPa)

Voedingsspanning

7,52) ... 24 V DC + 10 %

Stroomverbruik

typ. <35 mA (max. 160 mA met schakeluitgangen)

Analoge uitgang

0 ... 10 V (RL > 10 ohm) of 4 ... 20 mA
(RL <300 Ω); beveiligd tegen kortsluiting

Schakeluitgangen

2 delige Open-collector, stroombegrensd en kortsluiting-proof, configureerbaar
Kanaal 1 (OC1): richting of drempelwaarde.
Kanaal 2 (OC2): drempelwaarde
Max. 26,4 V DC / 65 mA
Hysteresis 5% v. drempelwaarde,
min. ± 0,05 m / s

Aansluiting

Connector M9, geschroefd, 7-polig

Maximale kabellengte

0 ... 10 V: 10 m
4 ... 20 mA: 100 m

Inbouwpositie

Elke

Bescherming / Beschermingsklasse

IP66 / III

ATEX Categorie

3G, zone 2 (II 3G Ex nA II T4)

Lengte van de sonde

130/200/300 mm

Gewicht

Ca. 60 g max. (lengte sonde 300 mm)

1) onder referentieomstandigheden
2) Met stroomuitgang: bij een spanningsuitgang van min. 12 V

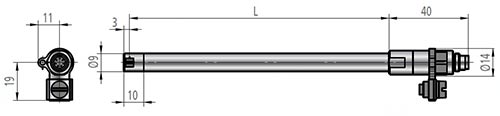

Afmetingen van de Thermopile Stromingssensor SS 23.400

Vertegenwoordiging analoge en digitale signalen van de Thermopile Stromingssensor SS 23.400

Vertoning bidirectionele richting:
schakeluitgang OC1

Vertoning bidirectionele richting:
0 m / s = 50% signaal

Vertoning unidirectionele richting:
Geen

Omvang van de levering van de Thermopile Stromingssensor SS 23.400
1 x Thermopile Stromingssensor (afhankelijk van uitvoering), 1 x handleiding

Accessoires Thermopile Stromingssensor SS 23.400

Programmering Set (ArtNr 505960)
De programmering set - gecombineerd met een pc (via RS232) - maakt de configuratie ter plaatse mogelijk .Bovendien kan de mediumtemperatuur en de mate van turbulentie van de stroming weergegeven worden 1). De mate van turbulentie van de stroming is een afwijking van het gemiddelde.
Set bestaande uit:
- Programming Interface met LED-display, de uitgangssignalen en de voeding voor de sensor
- PC-software (voor Windows)
- Aansluitkabel voor sensor (lengte 2 m)
- RS232-kabel

1) De transmissie van de meetwaarden of evaluatie via de programmering set is alleen geschikt voor configuratie- en testdoeleinden (niet geschikt voor continu gebruik).
