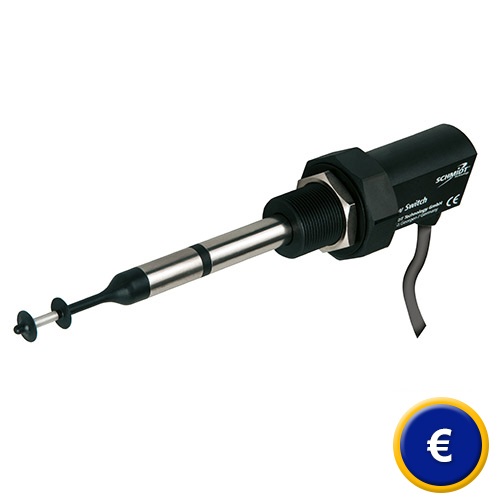

Thermische Stromingssensor SS 20.200
Temperatuuronafhankelijke, thermische stromingssensor voor de monitoring van stromingssnelheden / instelbare drempel / vuilafstotend

Met dit apparaat beschikt u over een thermische stromingssensor voor het bewaken van de stromingssnelheid (WN max.: 20 m/s) van stoffige media. De thermische stromingssensor meet naast de stromingssnelheid ook de mediumtemperatuur en levert door de directe berekening van de omvang een temperatuur -gecompenseerd meetresultaat. Op basis hiervan wordt een schakelsignaal als stuursignaal gegenereerd dat gebruikt kan worden bij grenswaarde overschrijdingen of een te lage grenswaarde. 2 LED's visualiseren de huidige status. De geometrische vormgeving van de thermische stromingsschakelaar waarborgt betrouwbare meetresultaten in een groot hoekbereik (radiaal: 360 °; axiaal ± 45 °). Bovendien kan de thermische stromingssensor eventueel voorzien worden van een beschermlaag zodat deze resistent is tegen agressieve media zoals zoutzuur, aceton of zwavelzuur. Deze functies maken de thermische stromingssensor zeer geschikt voor het toezicht op en de controle van de debieten van koeling- en uitlaatprocessen, filter controle, of het waarborgen van minimum snelheden voor droogprocessen. Verdere informatie over de thermische stromingssensor is te vinden in de volgende specificaties. Mocht u vragen hebben over de Thermische Stromingssensor SS 20.200, dan kunt u de volgende technische specificaties raadplegen of neemt u contact met ons op via het telefoonnummer +31 (0)900 120 00 03. Onze technische medewerkers en ingenieurs geven u graag meer advies over deze Thermische Stromingssensor SS 20.200 en al onze andere producten op het gebied van meettechniek, weegtechniek en regeltechniek.

- Signaleert limieten
- Tot 10 bar werkingsdruk
- Meetbereik tot 20 m / s
- Beschermd tegen stof

- Ook voor agressieve gassen
- Met glasvezel versterkte PBT behuizing
- RVS sensor pijp
- Eenvoudig te reinigen

Technische specificaties van de Thermische Stromingssensor SS 20.200

Meetgrootte

Normale snelheid wN op basis van standaardvoorwaarden van 20 ° C en 1013,25 hPa

Meetmedium

Lucht of stikstof, verder gassen op aanvraag

Meetbereik wN max

0 ... 1/10/20 m / s

Schakeldrempel wN

0.1 m / s tot het einde van het meetbereik

Meetnauwkeurigheid

Schakel hysteresis

± 5% van de schakeldrempel. min. 0,1 m / s

Instelling van de schakeldrempel

Potentiometer (270 °), optioneel voorgeprogrammeerd

Nauwkeurigheid Schakeldrempel (voorgeprogrammeerd)

± (3% v. MW. + 0,1 m / s)

Reproduceerbaarheid wN

± (2% v. Schakeldrempel + 0,1 m / s)

Responstijd t90 wN

3 s (sprong van 0-5 m / s lucht)

Inschakelvertraging

20 s

Temperatuurgradiënt wN

<2 K) / min bij 5 m / s

Bedrijfstemperatuur

- Meetsensor

-20 ... 85 ° C

- Elektronica

-20 ... 70 ° C

- Opslag

-20 ... 85 ° C

Materiaal

Behuizing

PBT glasvezel versterkt

Sensorpijp

Roestvrij staal 1.4571

Sensorkop

PBT glasvezel versterkt, geanodiseerd aluminium

Beschermende Cover

polyurethaan-derivaat

Aansluitkabel

PVC

Algemene specificaties

Werkingsdruk

0 ... 10 bar

Medium, omgeving

Zonder condensatie (tot 95% RV)

Weergave

Groene LED: normale werkingstoestand
Rode LED: Sensor defect

Voedingsspanning

24 VDC ± 20%

Stroomverbruik

Typ <70 mA

Schakeluitgang

SSR; max. 30 V / 100 mA / 300 mW; RON max = 25 Ω

Aansluiting

Vaste aangesloten kabel, 4 pins, lengte 2 m

Toegestane kabellengte

100m max.

Montagepositie

willekeurig

Minimale immersiediepte

58mm (<58 mm op aanvraag)

Bescherming / klasse

behuizing: IP65 / III, Sensor: IP67

MTTF-waarde (01.01.2011)

> 50 jaar

Sondelengte

100/200/350/500 mm

Gewicht

100 g (L = 350 mm)

Omvang van de levering van de Thermische Stromingssensor SS 20.200
1 x Thermische Stromingssensor (afhankelijk van uitvoering), 1 x handleiding

Beschikbare accessoires

Knelkoppeling gemaakt van roestvrij staal (Art.nr. 524919) tot 10 bar overdruk met drukbeveiliging.

Knelkoppeling gemaakt van messing (Art.nr. 524891) tot 10 bar overdruk met drukbeveiliging.

Montageflens (Art.nr. 301048)

Welding sockets (art.nr. 524916 (staal) of art. Art.nr. 524 882 (roestvrij staal))
