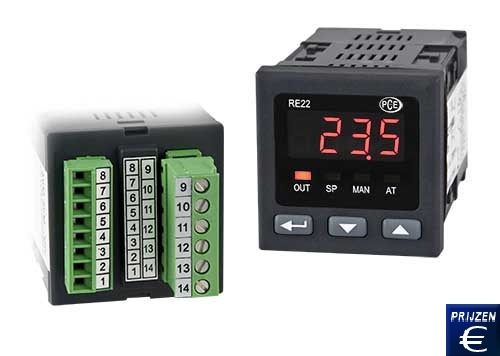

Temperatuurregelaar (2-punt regeling) PCE-RE22
universele PID-regelaar voor temperatuur- of processignalen / wisselrelais uitgang / handmatige regelmodus / Softstart functie

De temperatuurregelaar met 2-punt regeling PCE-RE22 is een compacte PID regelaar voor gebruik in vele toepassingen. Als ingangssignaal verwerkt deze 2 punt temperatuurregelaar PCE-RE22,afhankelijk van het model, weerstandssensoren en thermokoppels of de 0/4-20 mA en 0-5/10 V processignalen. Voor een optimale controle van de regelgrootheden, kunnen er verschillende bedrijfsmodi worden geselecteerd. U kunt kiezen uit een eenvoudige on/off regeling met instelbare hysteresis tote en PID regeling; De 2-punts temperatuurregelaar biedt u vele mogelijkheden. Bovendien kunt u een Softstartfunctie activeren,die het vermogen langzaam doet stijgen,terwijl u met de handmatige bediening het regelproces handmatig kunt regelen. De 4 digits LED display toont de huidige meetwaarde. De 2-punts temperatuurregelaar wordt via drie toetsen aan de voorkant geconfigureerd. Dankzij de IP 65 bescherming (alleen voorkant) kan dit instrument in zware industriële omgevingen worden gebruikt. Op de volgende link vindt u een algemeen overzicht van andere temperatuurregelaars voor verschillende toepassingen. Mocht u vragen hebben over de Temperatuurregelaar (2-punt regeling) PCE-RE22, dan kunt u de volgende technische specificaties raadplegen of neemt u contact met ons op via het telefoonnummer +31 (0)900 - 120 00 03 Onze technische medewerkers en ingenieurs geven u graag meer advies over deze niveauregelaar en al onze andere producten op het gebied van meettechniek, weegtechniek en regeltechniek.

- PID, aan/uit regeling:
- Voorkant met IP 65 bescherming
- Status indicatie dmv 4 LEDs

- Señales de temperatura o de proceso
- 4 digits LED-display
- Softstart functie

Technische specificaties van de Temperatuurregelaar (2-punt regeling) PCE-RE22

PCE-RE22T

Ingang

Pt100, Pt1000 of thermokoppels type J, T, K, S, R, B, E, N, L

Meettijd

0,33 s

0,16 s

Nauwkeurigheid

Pt100/1000: 0,2%
Thermokoppels:
0,3% (0,5% B, R, S)

Impedantie

-----------

Regeling

P, PD, PI, PID

Display

4 digits LED

Uitgangen

Scherm
Relais, wisselcontact
Spanning: 250 V AC, 150 V DC
Stroom: 5 A, 250 V AC, 5 A, 30 V DC
Max. belasting: 1250 VA , 150 W

Omgevingstemperatuur

Bedrijf: 0 ... +50 ºC
Stockage: -20 ... +70 ºC

Luchtvochtigheid

<85 % r.v.. (niet condenserend)

Afmetingen

48 x 48 x 93 mm

Inbouw afmetingen

45 x 45 mm

Voedingsspanning
PCE-RE22-P/T-1/3
PCE-RE22-P/T-2/4

230 V AC
24 V AC

Energieverbruik

< 3 VA

Type bescherming

Voorkant: IP 65
Achterkant: IP 20

Gewicht

< 250 gr.

Montage

Montage clips met klemschroeven
Aansluiting via klemmenstrook

Norm

EN 61010-1 CAT III

Inhoud van de levering van de Temperatuurregelaar (2-punt regeling) PCE-RE22

1 x 2-punts temperatuurregelaar PCE-RE22, bevestigingsmateriaal, handleiding

Beschikbare versies van de Temperatuurregelaar (2-punt regeling) PCE-RE22

PCE-RE22T-1

Voeding 230 V AC
Temperatuursensoren: Pt100, Pt1000
Thermokoppels type J, T, K, S, R, B, E, N, L
Relais uitgang

PCE-RE22T-2

Voeding 24 V AC
Temperatuursensoren: Pt100, Pt1000
Thermokoppels type J, T, K, S, R, B, E, N, L
Relais uitgang

PCE-RE22T-3

Voeding 230 V AC
Temperatuursensoren: Pt100, Pt1000
Thermokoppels type J, T, K, S, R, B, E, N, L,
5 V SSR uitgang

PCE-RE22T-4

Voeding 24 V AC
Temperatuursensoren: Pt100, Pt1000
Thermokoppels type J, T, K, S, R, B, E, N, L,
5 V SSR uitgang

PCE-RE22P-1

Voeding 230 V AC
Processignalen: 0/4-20 mA, 0-5/10 V
Relais uitgang

PCE-RE22P-2

Voeding 24 V AC
Processignalen: 0/4-20 mA, 0-5/10 V
Relais uitgang

PCE-RE22P-3

Voeding 230 V AC
Processignalen: 0/4-20 mA, 0-5/10 V
5 V SSR uitgang

PCE-RE22P-4

Voeding 24 V AC
Processignalen: 0/4-20 mA, 0-5/10 V
5 V SSR uitgang
