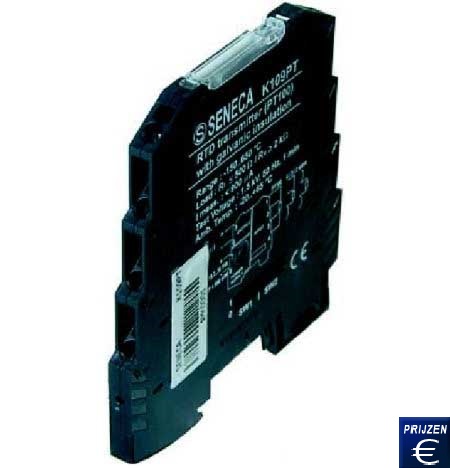

Temperatuur Signaalomvormer WK109PT0
Compacte afmetingen / Precisie 0,1 % / Galvanische scheiding / Voor PT100 sensoren / Verschillende uitgangssignalen verkiesbaar / Aansluiting voor 2-, 3- of 4-geleider aansluiting

De Temperatuur signaalomvormer WK109PTO vormt een PT100-signaal in een analoog normsignaal om. De in de stabiele kunststofbehuizing ondergebrachte signaalomvormer heeft een resolutie van 14 Bit en een precisie van 0,1%. De geringe responstijd van minder dan 50 ms zorgt dat dit instrument ideaal ingezet kan worden wanneer het op hoge dynamiek aankomt. De PT100-sensoren kunnen in 2-,3- of 4-draadstechnologie aangesloten worden. Het meetbereik van de WK109PT0 kan geleidelijk in het bereik van -150 °C tot +650 °C met behulp van DIP-schakelaars ingesteld worden. De gemakkelijke configuratie van temperatuur signaalomvormers is handig wanneer het inzetgebied constant verandert. Een hele rij van mogelijke uitgangssignalen, zoals bijvoorbeeld 4…20 mA of 0…10V, staan het toe om de temperatuur signaalomvormer zeer flexibel te gebruiken. Een galvanische scheiding zorgt voor de waarborging van de veiligheid. Hierdoor wordt steeds gegarandeerd, dat de temperatuur signaalomvormer een scheiding tussen twee kringen weergeeft. De WK109PT0 kan aan DIN-rails gemonteerd worden. Door het vlakke design zijn deze apparaten gemakkelijk in schakelkasten te plaatsen.
Mocht u vragen hebben over de Temperatuur Signaalomvormer WK109PT0, dan kunt u de volgende technische specificaties raadplegen of neemt u contact met ons op via het telefoonnummer +31 (0)900 120 00 03. Onze technische medewerkers en ingenieurs geven u graag meer advies over deze signaalomvormer en al onze andere producten op het gebied van meettechniek, weegtechniek en regeltechniek.

- Voor PT 100 sensoren
- Diverse uitgangssignalen (stroom /
  spanning)
- universele spanningsvoorziening

- Galvanische scheiding van de in- en
  uitgangen
- 14-Bit resolutie
- Slechts 6,2 mm breed

Technische specificaties

Ingang

2- , 3- of 4-draad PT100

Meetbereik

-150 °C ... 650 °C

min. Temperatuurspanne

50 °C

max. Geleiderweerstand

20 Ω

Uitgang

Spanning

0 ... 10 V, 10 ... 0 V, 0/1 ... 5 V, 5 ... 1/0 V

Stroom

0/4 ... 20 mA, 20 ... 0/4 mA

Belasting

Spanning

min. 2 kΩ

Stroom

max. 500 Ω

Resolutie

14 Bit, 1 mV, 2 µA

Precisie

0,1 %

Temperatuurcoëfficiënt

< 100 ppm / K

Reactietijd

< 50 ms (zonder filter)
< 200 ms (met filter)

Isolatie

galvanische 3-weg scheiding

Spanningsvoorziening

19,2 ... 30 V DC, max. 25 mA

Instelling

DIP-schakelaar

Weergave

LED, storing / alarm

Arbeidstemperatuur

- 20 °C ... 65 °C

Lagertemperatuur

- 40 °C ... 85 °C

max. Luchtvochtigheid

30 ... 90 % r.F.

Afmetingen

6,2 x 93,1 x 102,5 mm

Montage

35 mm DIN-rails

Gewicht

45 g

Inhoud levering

1 x Temperatuur Signaalomvormer WK109TP0, 1 x Handleiding van de temperatuur-Signaalomvormer
