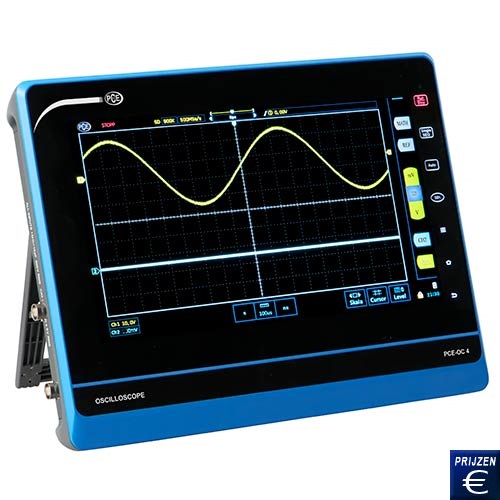

Tablet-oscilloscoop PCE-OC 4
Touch screen / 10” LCD weergave / 100 MHz / Opslag / Automatische meetmodi / Intuïtieve bediening

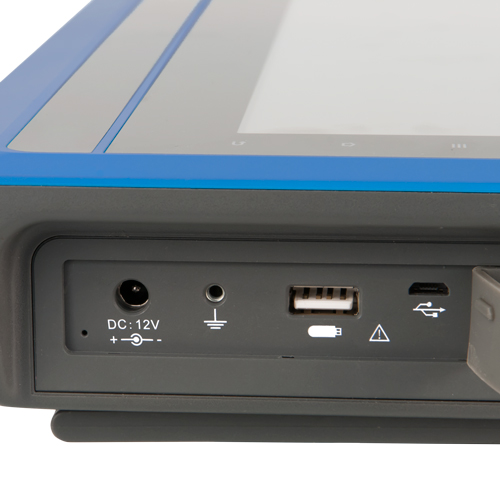

De tablet-oscilloscoop PCE-OC 4 wordt gekenmerkt door het grote 10” scherm. Het display maakt dit instrument de oscilloscoop met het grootste display op de markt. Met een bandbreedte van 100 MHz is de PCE-OC 4 geschikt voor veel verschillende toepassingen in de moderne test- en meettechniek. De sampling rate bedraagt maximaal 1 GS/s. De oscilloscoop beschikt over 2 ingangen en deze kunnen gebruikt worden voor zowel het meten of als trigger. De oscilloscoop heeft veel automatische functies die het werken in dit werkveld vergemakkelijken. Met behulp van een touch screen kunt u deze oscilloscoop bedienen. Door het compacte ontwerp en het gewicht van 2 kg is deze oscilloscoop uitermate geschikt voor mobiel gebruik. Dankzij de USB-poorten aan de rechterzijde van het instrument kunt u eenvoudig de oscilloscoop verbinden met een PC of laptop. Hebt u geen computer bij de hand, dan kunt u ook screenshots (schermafbeeldingen) maken en deze intern op het apparaat opslaan. Gebruik de ‘AUTO’ knop op de rand van het beeldscherm om automatische instellingen voor het actuele signaal te gebruiken. Tevens bevindt zich op de beeldschermrand een andere knop; een ‘single sequentie’ knop. Deze knop is vergelijkbaar met een Hold-knop, met als verschil dat dit de waarde laat zien totdat er een nieuw signaal opgemeten wordt. Mocht u vragen hebben over de tablet-oscilloscoop PCE-OC 4, dan kunt u de volgende technische specificaties raadplegen of neemt u contact met ons op via het telefoonnummer +31 (0)900 120 00 03. Onze technische medewerkers en ingenieurs geven u graag meer advies over deze oscilloscoop en al onze andere producten op het gebied van meettechniek, weegtechniek en regeltechniek.

- Auto-set functie
- USB aansluiting
- Single Shot
- 10.1” LCD

- 100 Mhz bandbreedte
- 2 ingangskanalen
- Instelbare trigger
- Vele meetmodi

Technische specificaties van de tablet-oscilloscoop PCE-OC 4

Bandbreedte

100 MHz

Sampling rate

2 GS/s

Ingangen

2

Ingangskoppeling

AC, DC, GND

Ingangsimpedantie

1 mΩ ± 1%||15pF ± 3 pF / 50Ω (schakelbaar)

Maximale ingangsspanning

CAT 1 300V (1 mΩ) / 5V (50Ω)

Verhouding sonde

0.1x … 1000 kx

Verticale installatie

Gevoeligheid

2 mV / div ... 5V / div

Resolutie

8 bit

Wiskundige functies

+, -, *, /, FFT

Offset bereik

± 6 div

Horizontale component

Tijdbasis

1ns/div tot 1000s/div

Geheugendiepte

90Mpts (1 kanaal)
45Mpts (2 kanalen)

Bemonstering 1-kanaals meting

2G Sa/s

Bemonstering 2-kanaals meting

1G Sa/s

Trigger

Triggersignaal

Flanken-, impuls-, logica-, trigger

Triggerbron

CH1, CH2

Triggerfuncties

Normaal, Auto, Single

Automatische meetmodi

Periode, frequentie, stijgtijd, daaltijd, vertragingstrigger, pulsbreedte, arbeidscyclus, overschrijding, maximale waarde, minimale waarde, peak-to-peak, RMS, cyclus-RMS, gemiddelde, cyclus-gemiddelde, amplitude, uitbarstingsduur, hoog-/ laag niveau (maximaal 5 per keer)

Algemene gegevens

Display

10.1" TFT LED touchscreen

Resolutie

1024 x 600 Px

Omgevingsomstandigheden

-20 °C ... + 50 °C | <95% r.v.

Stroomvoorziening

100 ... 240 V, 50-60 Hz

Stroomverbruik

≤ 15W

Capaciteit van de batterij

13.000 mA/uur

Oplaadtijd batterij

≤ 5h

Afmetingen

275 x 210 x 60 mm

Gewicht

Circa 2.000 kg

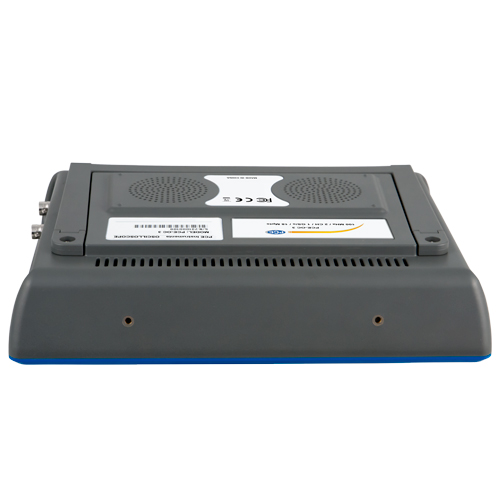

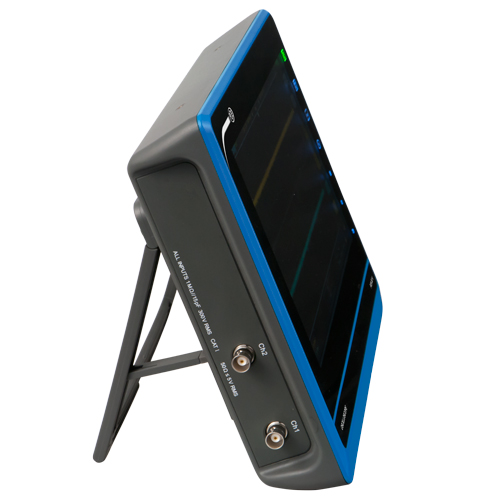

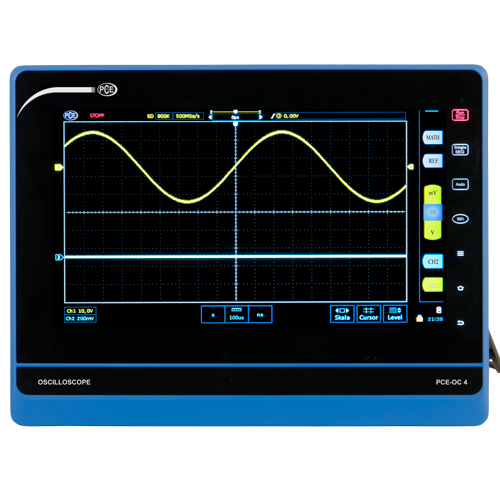

Meer afbeeldingen van de tablet-oscilloscoop PCE-OC 4

Omvang van de levering van de tablet-oscilloscoop PCE-OC 4
1x Tablet-oscilloscoop PCE-OC 4, 1x Meetsonde, 1x 5V testadapter, 1x Oplader, 1x Handleiding
