Stroomtransformator voor oscilloscoop D Serie
Stroomtransformator voor oscilloscoop D Serie / Voor AC Stroom van 100 mA 3000 A / 30 Hz - 50 kHz Bandbreedte; Omsluitende -Ø 64mm; Geen stroomvoorziening niet nodig

De D-Serie stroomtransformator voor de oscilloscoop van Chauvin Arnoux is met zijn eigenschappen zeer geschikt voor de meting van sterke stroomwaarden. De hoge kwaliteit, de geringe faseverschuiving en het brede frequentiebereik van de stroomtransformator zorgen voor nauwkeurige meetwaarden, ook bij prestatiemetingen. De transformator bezit over een hoogwaardige ijzerkern met gelijkmatig verdeelde wikkelingen. Dit maakt het mogelijk om een exacte AC stroommeting te doen, ook bij stroomwaarden tot 3000 A. Door de rechthoekige vorm is de stroomtransformator bijzonder geschikt voor stroomrails en kabels met grote dwarsdoorsneden. In totaal zijn er 10 verschillende modellen. Deze onderscheiden zich hoofdzakelijk in de categorieën meetbereik, conversie ratio en uitgang. Bij het meetbereik kan gekozen worden tussen maximale waarden van 1500 A en 3000 A. De conversie ratio is ofwel op wisselstroom of wisselspanning geconfigureerd. Afsluitend onderscheiden zich de modellen in de D-serie nog in hun uitgang. Denk hierbij aan de variant met stopcontact, kabel met geaarde stekker en een kabel met BNC connector. Daarmee is de stroomtransformator D-serie geschikt voor oscilloscoop als wel voor de multimeter. Details vindt u in de hierop volgende technische gegevens. Mocht u vragen hebben over de stroomtransformatorr voor de D-serie dan kunt u de volgende technische specificaties raadplegen of neemt u contact met ons op via het telefoonnummer +31 (0)900 - 120 00 03 Onze technische medewerkers en ingenieurs geven u graag meer advies over deze stroomtransformator en al onze andere producten op het gebied van meettechniek, weegtechniek en regeltechniek.

- 10 Verschillende modellen
- 64 mm omsluitende-diameter
- Ideaal voor stroomrails en kabels
met een grote diameter

- Tot 50 kHz Bandbreedte
- Meetomvang 100 mA tot 3000 A
- Aansluiting met stopcontact,
bananenstekker of BNC

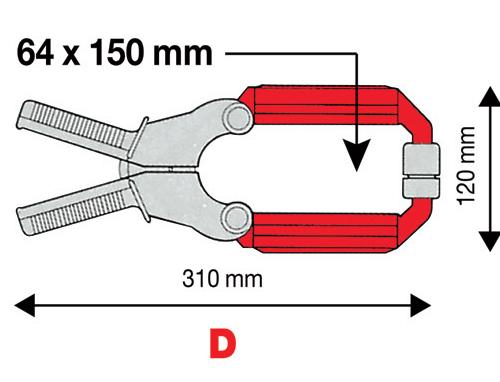

Afmetingen van de D-serie, stroomtransformator voor oscilloscopen

Technische gegevens
Uitgang: wisselstroom

Model / Bestel-Nr.	Meetbereik	Conversie ratio	Aansluiting
CA-D30N	1 A tot 3000 A	3 A / 1 mA	4mm Stopcontact
CA-D30CN	1 A tot 3000 A	3 A / 1 mA	Kabel met stekker
CA-D31N	1 A tot 500 A 1 A tot 1000 A 1 A tot 1500 A	0,5 A / 1 mA 1 A / 1 mA 1,5 A / 1 mA	4mm Stopcontact
CA-D32N	1 A tot 1000 A 1 A tot 2000 A 1 A tot 3000 A	1 A / 1 mA 2 A / 1 mA 3 A / 1 mA	4mm Stopcontact
CA-D33N	1 A tot 3000 A	1 A / 1 mA	4mm Stopcontact
CA-D34N	1 A tot 500 A 1 A tot 1000 A 1 A tot 1500 A	0,5 A / 1 mA 1 A / 1 mA 1,5 A / 1 mA	4mm Stopcontact
CA-D35N	1 A tot 1000 A 1 A tot 2000 A 1 A tot 3000 A	1 A / 1 mA 2 A / 1 mA 3 A / 1 mA	4mm Stopcontact
CA-D36N	1 A tot 3000 A	1 A / 1 mA	4mm Stopcontact

Technische gegevens
Uitgang: Wisselspanning

Model / Bestel-Nr.	Meetbereik	Conversie ratio	Aansluiting
CA-D37N	1 A tot 30 A RMS 1 A tot 300 A RMS 1 A tot 3000 A RMS	1 A / 1 V 100 A / 1 V 1000 A / 1 V	4mm Stopcontact
CA-D38N	1 A tot 30 A RMS 1 A tot 300 A RMS 1 A tot 3000 A RMS	1 A / 1 V 100 A / 1 V 1000 A / 1 V	BNC

gemeenschappelijk technische gegevens

Stroomvoorziening

Niet nodig

Klemopening

90 mm

Bedrijfsspanning

600 V AC

Elektrische veiligheid

Geïsoleerde bescherming, 600V CAT III

Omgevingsfactoren

Gebruik: - 10 °C tot +55 °C en 80 % rel. luchtvochtigheid bij 50 °C

Beveiliging

IP 20

Afmetingen

Behuizing: 120 x 315 x 48 mm

Gewicht

1200 g

Omvang van de levering
1x Stroomtransformator D Serie
1x Handleiding in 5 talen
