Stroommeter PCE-830
3-fase stroommeter, energiemeter en harmonischen analyser met
geheugen, poort voor PC en software

De stroommeter PCE-830 (Power and Harmonics Analyzer) wordt gebruikt voor de één- tot drie-fase meting van elektrische grootheden in het AC-netwerk. De stroommeter PCE-830 kan behalve de "normale" meetgrootheden zoals spanning, stroom, frequentie, vermogen en energie detecteren, ook, volgens de EN50160 norm, de harmonischen, interharmonischen en asymmetrische waarden aangeven. Netwerkinterferentie, zoals onderbrekingen, lekken, tijdelijke overbelastingen of van voorbijgaande aard (vanaf 16 µs ) worden door de stroommeter PCE-830 met de bijbehorende waarden gedetecteerd. Het LCD-scherm van de stroommeter, dat een goed contrast en een Dot Matrix met achtergrondverlichting heeft, toont tegelijkertijd tot 35 parameters. Er kunnen maximaal 3 stroomtangen tegelijkertijd op de stroommeter PCE-830 worden aangesloten. In de datalogging-modus, kan deze stroommeter PCE maximaal 17.470 meetwaarden (3 fasen / 4 geleiders) opslaan, in het eenvoudigste geval tot 52.400 meetwaarden (1 fase / 2 geleiders), verdeeld over 85 records. Dit alles betekent, dat de stroommeter PCE-830 optimaal kan worden gebruikt voor de langdurige analyse. De door de stroommeter, verkregen meetwaarden kunnen naar believen naar een computer worden verstuurd en met de bijbehorende analyse software worden verwerkt. De leveringsomvang van de stroommeter PCE-830 bevat alles wat u nodig heeft voor meting en analyse (met inbegrip van software en data kabel). Hoewel de stroommeter met een fabriekskalibratie wordt geleverd, kan hij optioneel in het laboratorium worden gekalibreerd en volgens de ISO norm worden gecertificeerd (met de eerste bestelling voor de jaarlijkse herkalibratie). U heeft ook de mogelijkheid om gegevens te loggen en via een USB-verbinding de waarden naar een computer te versturen. Hier vindt u een algemeen overzicht van de, voor u, meest geschikte stroommeters. Als u vragen heeft over de stroommeter PCE-830, raadpleeg dan de volgende data sheet of neem contact met ons op via het telefoonnummer +31 (0)900 - 120 00 03. Onze technische medewerkers en ingenieurs geven u graag meer advies over deze stroommeter en al onze andere producten op het gebied van meettechniek, weegtechniek en regeltechniek.

stroommeter PCE-830   Gebruikshandleiding van de stroommeter PCE-830 bekijken / afdrukken   CE Certificaat van de stroommeter PCE-830   Video van de stroommeter PCE-830   Software van de stroommeter PCE-830   Productblad van de stroommeter PCE-830

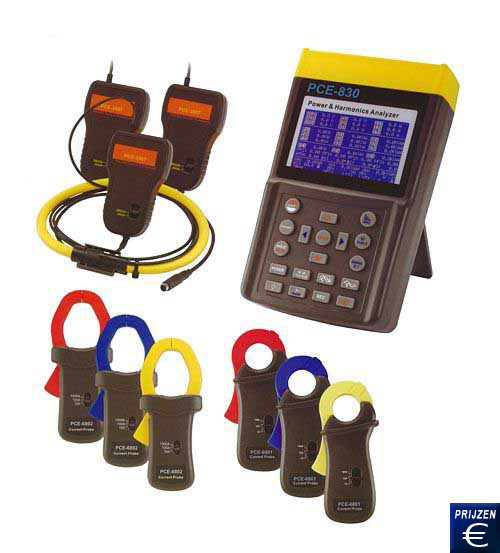

 stroommeter PCE-830

De drie mogelijke combinaties van de

- Netwerk analyse 1-fasen en
  3-fasen-netwerken
- Effectieve reële waardemeting
- Actief vermogensmeting (W, KW, MW,
  GW)
- Reactief en schijnbaar
  vermogensmeting (KVA, KVAR)
- Power factor (PF), fasehoek (Φ)
- Meting van energie en werking
- Stroommetingen van 40 mA tot 3000
- Groot LCD-scherm
- De programmeerbare CT en PT
  voorwaarden
- Vermelding van de gesuperponeerde
  stroom- en spanningsgolfvormen
- 512 KB geheugen voor 17.470 waarden
- Grafisch weergave

- Ingebouwde timer en kalender voor de data
  logging
- Groot LCD-scherm met lichte
  achtergrondbelichting
- Gemiddelde prestatie (AD in W, KW, MW)
- Maximaal vermogen (MD in W, KW, MW)
- Analyse van de harmonische tot 99. orde
- Indicatie op het display tot de 50
  harmonische golfvorm
- Vermelding van de golfvorm met maximale
  waarde
- Analyse van de absolute vervormingen (%
  THD-F)
- Grafisch evenwichtsdiagram
- Detecteert tot 28 transiënten
- Optisch geïsoleerde USB-poort
- Verschillende tangdiameters
- Uitgebreide software

Technische specificaties van de stroommeter PCE-830

Meetwaarden

Meetbereik / resolutie / nauwkeurigheid

PCE-830 + PCE-6801
AC watts (50 of 60 Hz, PF 0,5 tot 1)

5,0 ... 999,9 W / 0,1 W / ±1% ±0,8 W
1,000 ... 9,999 kW / 0,001 kW / ±1% ±8 W
10,00 ... 99,99 kW / 0,01 kW / ±1% ±80 W
100,0 ... 999,9 kW / 0,1 kW / ±1% ±0,8 kW
1000 ... 9999 kW / 1 kW / ±1% ±8 kW

PCE-830 + PCE-6802
AC Watts (50 of 60 Hz, PF

0,5 tot 1) 5,0 ... 999,9 W / 0,1 W / ±1% ±0,8 W
1,000 ... 9,999 kW / 0,001 kW / ±1% ±8 W
10,00 ... 99,99 kW / 0,01 kW / ±1% ±80 W
100,0 ... 999,9 kW / 0,1 kW / ±1% ±0,8 kW
1000 ... 9999 kW / 1 kW / ±1% ±8 kW
0,000 ... 9,999 MW / 0,001 MW / ±1% ±80 kW

PCE-830 + PCE-3007
AC watts (50 of 60 Hz, PF 0,5 tot 1)

10,0 ... 999,9 W / 0,1 W / ± 1% van het meetbereik
1000 ... 9,999 kW / 0.001 kW / ± 1% van het meetbereik
10,00 ... 99,99 kW / 0,01 kW / ± 1% van het meetbereik
100,0 ... 999,9 kW / 0,1 kW / ± 1% van het meetbereik
1000 ... 9999 kW / 1 kW / ± 1% van het meetbereik

PCE-830 + PCE-6801
AC stroom (50 of 60 Hz, automatische bereikselectie,
TRMS)

0,04 A ... 1A / 0,001A / ±0,5 % ±0,05 A
0,4 A ... 10,0 A / 0,01 A / ±0,5 % ±0,05 A
4 A ... 100,0 A / 0,1 A / ±1,0 % ±0,5 A

PCE-830 + PCE-6802
AC stroom (50 of 60 Hz, automatische bereikselectie,
TRMS)

10,00 A / 0,01 A /
4 A ... 100,0 A / 0,01 A / ±0,5 % ±0,5 A
40 A ... 1000,0 A / 0,1 A / ±0,5 % ±5 A

PCE-830 + PCE-3007
AC stroom (50 of 60 Hz, automatische bereikselectie,
TRMS)

0 ... 300 A / 0,1 A / ± 1,0% van het meetbereik
300,0 ... 999,9 A / 0,1 A / ± 1,0% van het meetbereik
1000 ... 3000 A / 1 A / ± 1,0% van het meetbereik

AC spanning (50 of 60 Hz, TRMS)

20,0 ... 500,0 V / 0,1 V / ± 0,5% ± 5 digits
(Fase tegen aarding)
20,0 ... 600,0 V / 0,1 V / ± 0,5% ± 5 digits
(Fase tegen fase)

Harmonische vervormingen van de AC-spanning

1 ... 20º / 0,1 % / ±1,0 %
21 ... 49º / 0,1% / 4% van de meetwaarde ± 2,0%
50 ... 99 º / 0,1% / 6% van meetwaarde ± 2,0%

PCE-830 + PCE-6801
Harmonischen van de AC stroom in %

1 ... 20° / 0,1% / ± 0,2% van de meetwaarde ± 1,0%
11 ... 20° / 0,1% / ± 2% van de meetwaarde ± 1,0%
21 ... 50 (A) / 0,1% / ± 5% van de meetwaarde ± 1,0%
21 ... 50° (mA) / 0,1% / ± 10% van de meetwaarde ± 1,0%
51 ... 99 º / 0,1% / ± 35% van de meetwaarde ± 1,0%

PCE-830 + PCE-6802
Harmonischen van de AC stroom in %

1 ... 10º / 0,1 % / ±2 %
21 ... 49º / 0,1% / 4% van de meetwaarde ± 2,0%
50 ... 99º / 0,1% / 6% van de meetwaarde ± 2,0%

PCE-830 + PCE-3007
Harmonischen van de AC stroom in %

1 ... 10º / 0,1% / ± 2%
21 ... 49º / 0,1 % / ±6 %
50 ... 99º / 0,1 % / ±10 %

PCE-830 + PCE6801 / PCE-830 + PCE-6802
Vermogensfactor (PF)

0,00 ... 1,00 / 0,01 / ±0,04

PCE-830 + PCE3007
Vermogensfactor (PF)

0,000 ... 1.000 / 0.001 / ± 0,04

PCE-830 + PCE6801 / PCE-830 + PCE-6802
Fasehoek (Phi)

-180° ... 180° / 0,1° / ±1°

PCE-830 + PCE3007
Fasehoek (Phi)

0° ... 180° / 0,1° / ±2°

PCE-830 + PCE-6801
Totale harmonische vervorming

0,0 ... 20,0 % / 0,1 % / ±1 %
20,0 ... 100% / 0,1% / ± 3% van de meetwaarde ± 5%
100 ... 999,9% / 0,1% / ± 10% van de meetwaarde ± 10%

PCE-830 + PCE-6802
Totale harmonische vervorming

0,0 ... 20,0 % / 0,1 % / ±2 %
20,0 ... 100% / 0,1% / ± 6% van de meetwaarde ± 1%
100 ... 999,9% / 0,1% / ± 10% van de meetwaarde ± 1%

PCE-830 + PCE-3007
Totale harmonische vervorming

0,0 ... 20,0 % / 0,1 % / ± 2 %
20,0 ... 100% / 0,1% / ± 6% van de meetwaarde ± 1%
100 ... 999,9% / 0,1% / ± 10% van de meetwaarde ± 1%

Maximale meting bij AC spanning en stroom

50Hz / 19µS / ±5 % ± 30 digits
60Hz / 16µS / ±5 % ± 30 digits

Meting van piekwaarde bij AC spanning en stroom

1,00 ... 99,99 / 0,01 / ± 5 % ± 30 digits

Frequentiebereik in de automatische modus

45 ... 65 Hz / 0,1Hz / 0,1Hz

Geheugen

512 kB (niet vluchtig geheugen) voor maximaal 52.420 meetwaarden bij het uitvoeren van een 1-fase / 2 geleiders meting

Poort

USB (optisch geïsoleerd)

Software en data kabel

beiden onderdeel van de levering, geschikt voor Windows 2000, XP, ME

Scherm

Verlicht, Dot Matrix LCD-display

Voeding

8 x 1,5 V AA (Mignon)

Afmetingen

257 x 155 x 57 mm

Gewicht

1160g

Omgevingscondities

max. 85% relatieve vochtigheid
/ -10 ... +50 º C

Type bescherming / normen

IEC 61010, 600 V/CAT III

stroommeter PCE-830

Set 1:
PCE-830 + ampèremeter tang PCE-6801 (100A)

- Elektrische geleider: Diameter 30mm
- Bereikselectie: handmatig (1A, 10A, 100A)
- Afmetingen: 210 x 62 x 36 mm
- Gewicht: 200 g

stroommeter PCE-830 Set 2:
PCE-830 + ampèremeter tang PCE-6802 (1000A)

- Elektrische geleider: Diameter 55mm
- Bereikselectie: handmatig (10A, 100A, 1000A)
- Afmetingen: 244 x 97 x 46 mm
- Gewicht: 600g
stroommeter PCE-830 Set 3:
PCE-830 + flexibele ampèremeter tang PCE-3007 (3000A)

- Elektrische geleider: Diameter 170mm
- Minimale buigradius: 35 mm
- Lengte van de elektrische geleider: 610 mm
- Diameter van de elektrische geleider: 14mm
- Afmetingen (doos): 130 x 80 x 43 mm
- Gewicht: 410g
Overzicht van de Stroommeter PCE-830
Aansluiting van de stroommeter tangen van de PCE-830:

1. Zet de meter aan.

2. Druk op de toets "1f3f", tot er op het scherm "3P3W" voor 3-fasen / 3-geleiders verschijnt.

3. Sluit de 3 testsnoeren aan voor de spannings routes met L1, L2, L3 en de energieanalyser. Dan worden de ampèremeter tangen aangesloten, zoals op de afbeelding rechts te zien is, op de meter en het circuit.

4. Alle parameters van het circuit of de meting kunnen op het scherm worden afgelezen.
stroommeter PCE-830 aansluitschema
Voorbeelden van de analyse software en de harmonische stroommeter PCE-830
stroommeter PCE-830 software
Grafiek van een meting.
stroommeter PCE-830 software2

Meetgegevens op de PC.
stroommeter PCE-830 software
Grafiek van de software van de stroomanalyser PCE-830.
stroommeter PCE-830 software
Grafiek van een meting met de energieanalyser PCE-830.

Inhoud van de zending van de stroommeter PCE-830
1 x stroommeter PCE-830, 3 x stroommeter tangen al naar gelang de set (PCE-6801, PCE-6802 of PCE-3007), 4 x geïsoleerde aardings terminals, 4 x 3m veiligheids testkabels, 8 x batterijen , 1 x netwerkadapter, 1 x draagtas, 1 x USB-kabel voor PC, 1 x software (Engels), gebruiksaanwijzingen

Totale levering van de stroommeter PCE-830











Optionele componenten

- stroommeter 3 x PCE-6801, 3 x PCE-6802 of 3 x PCE-3007 afzonderlijk (zonder de
PCE-830) voor de uitbreiding van een bestaande set.

- Draagbare thermische printer 300XP voor het snelle afdrukken van de inhoud van het scherm, teksten en grafieken, accu's en netwerkadapter, regelbaar continu printen (om de 5, 30, 60, 300 seconden), twee lettergroottes.

- ISO-kalibratiecertificaat voor bedrijven die hun driefasige energiemeter in hun interne kwaliteitscontrole willen opnemen of hem jaarlijks willen herijken. Overeenkomstig de ISO norm, bevat het certificaat een laboratorium kalibratie met het certificaat met alle meetwaarden.





1 x stroommeter PCE-830 printer

1 x stroommeter PCE-830 kalibratiecertificaat
