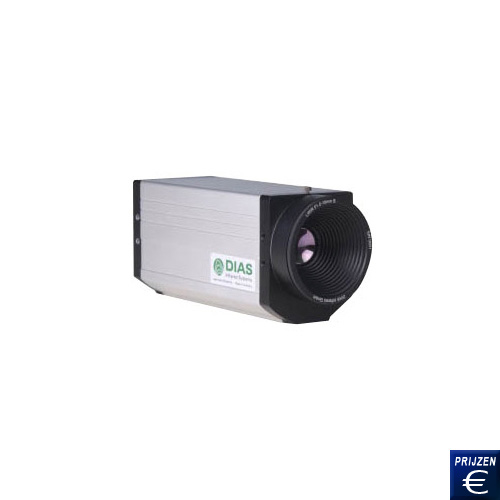

Stationaire warmtebeeldcamera Pyroview160L
Stationaire warmtebeeldcamera voor toepassingen op 8 micron tot 14 micron / temperatuurmeting van -20 ° C ... +500 ° C / Resolutie 160 x 120 pixels / Voor het meten van twee-dimensionale temperatuur verdelingen / twee modellen met lens 25 ° x 19 ° of 52 ° x 40 ° optiek

De vaste warmtebeeldcamera Pyroview 160L is ideaal voor toepassingen op gebied van procesmanagement en controle, kwaliteitscontrole, branddetectie alsook metingen voor onderzoek en ontwikkeling. Productieprocessen kunnen eenvoudig worden geoptimaliseerd door middel van de stationaire warmtebeeldcamera. Voor de evaluatie van de gegevensregistratie is de warmtebeeldcamera uitgerust met zowel analoge als digitale in- en uitgangen. Zo kunt u altijd gegevens naar een computer sturen en deze analyseren met behulp van de gedetailleerde software die wordt meegeleverd. Het is online software die de gegevens kan monitoren en de warmtebeeldcamera op afstand kan bieden, mits gebruikt op een Windows computer. Dit is alles wat nodig is voor een warmtebeeldcamera die continue in bedrijf is. De gehele stationaire warmtebeeldcamera , inclusief elektronica, is gemaakt van compact, robuust aluminium en daardoor zelf te gebruiken in zware industriële gebieden. Door de beschermingsklasse IP 54 kan de camera ook worden geinstalleerd in omgevingen met vochtige omstandigheden. Mocht u vragen hebben over de stationaire warmtebeeldcamera Pyroview 160L, dan kunt u de volgende technische specificaties raadplegen of neemt u contact met ons op via het telefoonnummer +31 (0)900 - 120 00 03. Onze technische medewerkers en ingenieurs geven u graag meer advies over deze warmtebeeldcamera en al onze andere producten op het gebied van meettechniek, weegtechniek en regeltechniek.

- Meetbereik van 20 ° C tot 500 ° C
- Meet frequentie van 70 beelden per seconde
- Microbolometer-matrix 160 x 120 pixels
- Motor-aangedreven scherpstellen
- Real-time data-overdracht via Fast Ethernet

- Getriggerde meting
- Alarm en drempel controle
- Grote dynamiek-bereik, 16 bit AD-converter
- Optiek 25 ° x 19 ° of 52 ° optiek x 40 °
- Stand-alone modus zonder PC te koppelen
  mogelijk

Resolutie

160 x 120 pixels

Spectrale bereik

bereik 1 -20 ° C ... 120 ° C
bereik 2 0 ° C ... +500 ° C

Temperatuurmeting bereik

0.5% H.R. / 0.1 ° C

Sensor

ongekoelde microbolometer-array (160 x 120 pixels)

Optiek 1

25 ° x 19 °, meetafstand 20 cm, drie-dimensionale resolutie 2,7 mrad, gericht motorfocus

Optiek 2

52 ° x 40 °, meetafstand 20 cm, driedimensionale resolutie 5,7 mRad,
gericht motorfocus

Aberrance meten

2 K (objecttemperatuur 100 ° c) of 2% van de basis meet in ° C
Noise equivalente temperatuur verschil
60 mK (30 ° C, 70 Hz, bereik 1)

Meetfrequentie

interne 70 Hz, 70 Hz in aanmerking komen, 35 Hz, 17,5 Hz, ...

Responstijd

interne 29 sec. aanmerking 2 meetfrequentie
Interface Ethernet (real-time, 70 Hz)

Interface

interne 29 sec. aanmerking 2 meetfrequenties

Digitale ingangen

2 galvanisch gescheiden ingangen (trigger)

Digitale uitgangen

2 galvanisch gescheiden uitgangen (alarm)

Verbindingen

ronde connector HR 10 A (12-pins, werkspanning, digitale in-en uitgangen, ronde connector M 12 A)

Hulpstroombron

12 V ... 36 V DC, typisch 7 VA

Afmetingen

65 mm x 160 mm x 79 mm  (L x B x H), zonder optiek

Behuizing

Aluminium compacte behuizing IP 54

De temperatuur van de camera

-10 ° C ... +50 ° C

opslagcondities

-20 ° C ... +70 ° C, max. 95% RV

software

Controlling-en weergave-software PYROSOFT voor Windows
