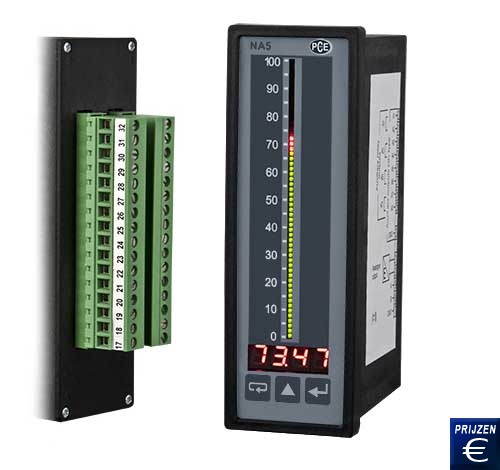

Staafdiagram meter PCE-NA 5
Staafdiagram meter met kleurenscherm / Sensorvoeding / 55-cijferige balkweergave / 4-cijferig 7-Segmenten display / 4 Alarmrelais / RS485-Interface

De staafdiagram meter PCE-NA 5 beschikt over een 55-cijferige verticale weergave, die individueel programmeerbaar is. Naast de balkweergave, beschikt dit instrument ook over een digitale display, die de absolute meetwaarden presenteert. Deze meter kan verschillende ingangssignalen verwerken, dus er zijn naast een signaalingang aansluitmogelijkheden voor PT100, PT500, PT1000, thermo-elementen ( J, K, T ...), spanningen tot 600 V, stroom tot 5 A en weerstanden tot 10 kΩ mogelijk. De stationaire meeteenheid met balkweergave is met 4 alarmrelais uitgerust. Via deze relais kan bijvoorbeeld een pompbediening aangesloten worden. Daarnaast is er de mogelijkheid om alarmeenheden in te schakelen. Eveneens is het instrument uitgerust met meerdere OpenCollector-uitgangen. Via de ingebouwde signaaluitgang kan bijvoorbeeld een screen recorder aangesloten worden, waarmee een volledige registratie van de gemeten waarden plaatsvindt. Doordat de PCE-NA5 via een RS485-interface aan een Modbus aangesloten kan worden, kunnen de meetwaarden overal in het Modbus systeem gebruikt worden. De staafdiagram meter wordt normalerwijze in een paneel ingebouwd en kan door een 4-cijferige PIN voor sabotage beschermd worden. Hier vindt u een overzicht van verdere staafdiagram meters. Mocht u vragen hebben over de staatdiagram meter, dan kunt u de volgende technische specificaties raadplegen of neemt u contact met ons op via het telefoonnummer +31 (0)900 120 00 03. Onze technische medewerkers en ingenieurs geven u graag meer advies over deze staafdiagram meter en al onze andere producten op het gebied van meettechniek, weegtechniek en regeltechniek.

Staafdiagram meter PCE-NA 5   Gebruikshandleiding van de Staafdiagram meter PCE-NA 5   CE Certificaat van de Staafdiagram meter PCE-NA 5   Video van de Staafdiagram meter PCE-NA 5   Software van de Staafdiagram meter PCE-NA 5   Productblad van de Staafdiagram meter PCE-NA 5

Staafdiagram meter PCE-NA 5

- 55-cijferige balkweergave
- 4-cijferige 7-Segment display
- Analoge uitgang

- Vier alarmuitgangen
- 24V Sensorvoeding
- RS-485 Interface

Technische specificaties

Ingang

Type

Meetbereik



PT 100

-200 °C ... 850 °C



PT 500

-200 °C ... 850 °C



PT 1000

-200 °C ... 850 °C



J (Fe-CuNi)

-100 °C ... 1100 °C



K (NiCr-NiAl)

-100 °C ... 1370 °C



N (NiCrSi-NiSi)

-100 °C ... 1300 °C



E (NiCr-CuNi)

-100 °C ... 850 °C



R (PtRh13-Pt)

0 °C ... 1760 °C



S (PtRh10-Pt)

  0 °C ... 1760 °C



S (PtRh10-Pt)

-50 °C ... 400 °C



Weerstand

0 Ω ... 10 kΩ



Spanning

± 300 mV
± 0 V ... 600 V



Stroom

± 40 mA
± 5A

Analoge uitgang

galvanisch gescheiden
0 / 4 mA ... 20 mA (RL ≤ 500 Ω)
0 ... 10 V (RL ≥ 500 Ω)
Responstijd 100 ms

Relaisuitgang (4 keer)

max. 250 AC V / 150 DC V
max. 5 A (250 AC V / 30 DC V)
max. 1250 VA / 150 W

Digitale uitgang

RS485

Sensorvoeding

24 V DC, max. 30 mA

Numerieke weergave

4-cijferig 7-Segment LED-display

Weergavebereik

-1999 ... 9999

Weergave eenheid

Verkiesbaar (56 beschikbare eenheden)

Balkweergave

88 mm / 55 Segmenten

Resolutie van de balkweergave

 Programmeerbar

Precisie van de balkweergave

± 0,5 Segmenten

Omgevingsvoorwaarden

Bedrijf: -10 °C ... 55 °C / < 95% rF
Opslag: -25 °C ... 70 °C / geen condensatie

Afmetingen

48 mm x 144 mm x 100 mm

Paneeluitsparing

44 mm x 137 mm

Stroomvoorziening

85 ... 253 V AC (45 ... 65 Hz) of DC
20 ... 40V AC    (45 ... 65 Hz) of DC

Invoer

< 12 VA

Bescherming

Front: IP 50

Gewicht

< 400 g

Montage

Montageclips met klemschroeven,
Aansluiting via klemmenstrook

Behuizing

Robuuste kunststof behuizing

Staafdiagram meter PCE-NA 5

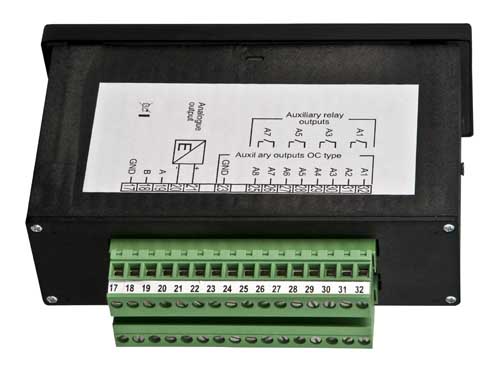

Hier ziet u de aansluiting voor de Staafdiagram meter PCE-NA 5

Omvang van de levering
1 x Staafdiagram meter PCE-NA 5, Bevestigingsmateriaal, Handleiding

Leverbare varianten van de staafdiagram meter PCE-NA 5

PCE-NA 5-1 Stroomvoorziening 85 … 253 V AC/DC
PCE-NA 5-2 Stroomvoorziening 85 … 253 V AC/DC, Analoge uitgang 4…20 mA, RS485- Interface
PCE-NA 5-3 Stroomvoorziening 20 … 40 V AC/DC
PCE-NA 5-4 Stroomvoorziening 20 … 40 V AC/DC, Analoge uitgang 4…20 mA, RS485- Interface
