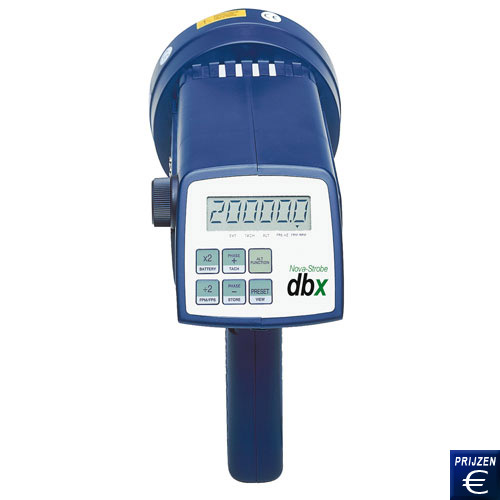

Snelheidsmeter met Nova Strobe dbx accu
30 ... 20000 flitsen per minuut / faseverschil / draagbare snelheidsmeter met accu voor professionals /  trigger in- en uitgang

Dankzij het ergonomisch design van de snelheidsmeter met Nova Strobe dbx Accu en minimaal gewicht kunt u hiermee zelfs op moeilijk bereikbare plekken metingen verrichten. De snelheidsmeter, door middel van de 6 toetsen aan de voorkant, bediend. Het eenvoudig af te lezen display met achtergrondverlichting, en een draaiknop aan de zijkant, zorgen voor een snelle en eenvoudige bediening. De snelheidsmeter heeft bovendien een trigger in- en uitgang, waardoor een synchronisatie of externe triggering mogelijk is. De Nova Strobe dbx snelheidsmeter wordt gebruikt om de toerentallen en oscillaties te meten, alsmede voor het waarnemen van bewegingen. De flitserfrequentie wordt door een draaiknop aangepast en op het scherm afgelezen.  De voedingsspanning geschiedt via een oplaadbare accu. Hierdoor is de snelheidsmeter volledig flexibel in zijn gebruik. De ervaring leert, dat de accu gedurende vele jaren gebruikt kan worden.  U vindt nog andere snelheidsmeters op onze startpagina voor toerentalmeters. Als u vragen heeft over de snelheidsmeter met accu, raadpleeg dan de volgende data sheet of neem contact met ons op via het telefoonnummer +31 (0)900 - 120 00 03. Onze technische medewerkers en ingenieurs geven u graag meer advies over deze snelheidsmeter en al onze andere producten op het gebied van meettechniek, weegtechniek en regeltechniek.

snelheidsmeter met Nova Strobe dbx accu   Gebruikshandleiding van de snelheidsmeter met Nova Strobe dbx accu bekijken / afdrukken   CE Certificaat van de snelheidsmeter met Nova Strobe dbx accu   Video van de snelheidsmeter met Nova Strobe dbx accu   Software van de snelheidsmeter met Nova Strobe dbx accu downloaden   Productblad van de snelheidsmeter met Nova Strobe dbx accu

Stroboscoop met de snelheidsmeter met Nova Strobe dbx accu

- Accuvoeding
- 30 ... 20000 flitsen per minuut
- Faseverschil
- Mogelijkheid van externe trigger
- Flankinstelling
- Scherm met achtergrondverlichting

- Aansluitbare Xenon buis
- Robuuste kunststof behuizing
- Snelle en eenvoudige bediening
  via de draaiknop
- Hoge precisie
- Het network component wordt meegeleverd

Trigger ingang

De trigger-ingang maakt een externe triggering van de snelheidsmeter mogelijk. De verbinding gebeurt via een 3,5 mm 3-polige Jack connector. De ingang is TTL compatibel (max. 24 V).

Minimum impuls cuota: 500 ns

Faseverschil: 13 μn tussen trigger en flash impuls. U kunt de flank selecteren (stijgende of dalende).

De interne oscillator en de draaiknop voor het instellen van de frequentie zijn gedeactiveerd, terwijl de Jack connector is aangesloten.

Trigger uitgang

Door de trigger-uitgang kan de snelheidsmeter met andere apparaten worden gesynchroniseerd. De verbinding vindt plaats door een 3,5 mm 2 polige Jack plug. De uitgang is compatibel met TTL en komt overeen met de flitserfrequentie van de stroboscoop. U kunt de flank selecteren (stijgende of dalende). Impulsduur: 40 μs

Technische gegevens van de snelheidsmeter

Frequentiebereik
Stroboscoop







Snelheidsmeter

30,0 ... 20.000,0 r.p.m. (flitsen per minuut)

0,5 r.p.s. ... 333,33 r.p.s. (flitsen per seconde)

Instelbaar via draaiknop, toetsenbord of externe trigger.

Vermelding van de revoluties met externe trigger

Bereik: 5,0 tot 250.000 r.p.m. met optionele sensor

Resolutie

0,01 r.p.m. tot 1 r.p.m (instelbaar)

0,1 r.p.m. Max. resolutie onder de 9999,99 r.p.m.

Nauwkeurigheid

Stroboscoop

Snelheidsmeter


± 0,002% van de waarde op het scherm of ± laatste digit

± 0,001% van de waarde op het scherm of ± laatste digit

Flits duur

10 µs tot 25 µs

Flitsenergie

typ. 230 mJ / flits, 13 W gemiddeld

Flitsbuis

Aansluitbare xenon buis (type L1903)

Typische levensduur: 100 miljoen flitsen

Scherm

LCD 2 regels van 13 mm / Hoogte van de cijfers: 7 mm
6 numerieke en 5 alfanumerieke digits

Bediening

6 toetsen aan de voorkant en dynamische draaiknop voor het instellen van het toerental aan de zijkant

Batterij

Oplaadbare interne NiMH accu
capaciteit voor ca.120 min.
bij 1800 r.p.m. of 60 min. bij 6000 r.p.m.
Oplaadtijd: ca.. 4 tot 5 uur

Ingang Externe trigger van de stroboscoop, TTL signaal tot max. 24 VDC

Uitgang

Synchronisatie met andere apparatuur, impulssignaal 40 µs; 3,3 VDC

Sensorvoeding

6 VDC

Voeding

6 VDC via oplaadbare accu en interne NiMH

Omgevingscondities

0 ... 40 °C

Afmetingen

Behuizing: 93 mm x 90 mm x 229 mm

Reflector behuizing: 122 mm diameter

Handvat: 108 mm lengte

Behuizing

Robuuste kunststof

Inhoud van de zending
1 x snelheidsmeter met Nova Strobe dbx accu, 1 x oplaadbare accu, 1 x oplader,
1 x gebruiksaanwijzingen

Optionele componenten

Reserve xenon lamp

De levensduur van de xenonlamp is zeer lang. Maar als u van plan bent om de stroboscoop voor externe werkzaamheden te gebruiken en metingen voor uw klanten te verrichten, raden wij u aan altijd een reserve lamp bij u te hebben en zo vervelende verrassingen te voorkomen.

Snelheidsmeter met Nova Strobe dbx accu

ISO kalibratie certificaat

Voor bedrijven, die de stroboscoop in hun interne kwaliteitscontrole willen integreren of hem jaarlijks voor zijn herkalibratie op willen sturen. Overeenkomstig de ISO bevat het certificaat een laboratorium kalibratie met het certificaat met alle meetwaarden. De gegevens van het bedrijf of de persoon die het aanvraagt worden ook op het certificaat vermeld.

Kalibratie certificaat snelheidsmeter met Nova Strobe dbx accu

- Transparante bescherming tegen opspattend
  water
- Optische sensor (rond) met stekker, Diameter:
  M16
- Conmutatie afstand sn: 0,9 m/± 45°,
- Bemonsteringsfrequentie: tot 4166 Hz, NPN
- 2.4m kabel met 3.5mm Jack connector



Naar snelheidsmeter met Nova Strobe dbx accu
