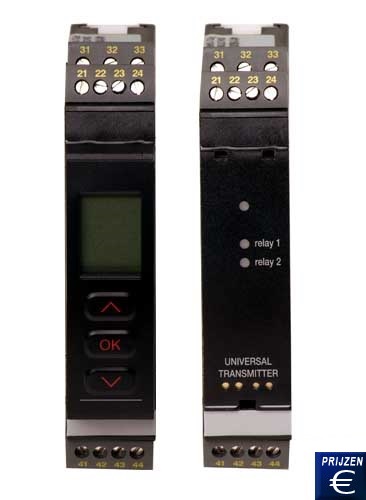

Signaalomvormer UMU-100
Signaalomvormer voor PT 100 sensoren / Aansluiting voor 2-, 3- of 4-geleider aansluiting ook voor thermoelementen / Extra stroom- en spanningsingangen

De Signaalomvormer UMU-100 is een meetomvormer die voor de evaluatie van PT 100 sensoren alsmede voor thermoelementen en de gangbare normsignalen geschikt is. De programmering van deze signaalomvormers vindt plaats via de optioneel beschikbare display. De configuratie via de afneembare display wordt in de signaalomvormer en in de display opgeslagen. Hieruit ontstaat de mogelijkheid, eenmaal gemaakte configuraties op andere signaalomvormers over te brengen. Manipulatie van de instellingen door onbevoegden wordt op basis van de afneembare display en extra bescherming door een paswoord beschermd. De signaalomvormer bezit zowel een stroomuitgang als ook een spanningsuitgang. Optioneel kan de signaalomvormer met twee relaisuitgangen uitgerust worden om zo het bereiken van alarmlevels, bijvoorbeeld signaallichten aan te sturen (UMU-100R). Door de galvanisch scheiding beïnvloedt de spanningsvoorziening niet het gemeten signaal. Dit maakt de UMU-100 een veilig en nauwkeurig meetinstrument, welke universeel inzetbaar is.
Mocht u vragen hebben over de Signaalomvormer UMU-100, dan kunt u de volgende technische specificaties raadplegen of neemt u contact met ons op via het telefoonnummer +31 (0)900 120 00 03. Onze technische medewerkers en ingenieurs geven u graag meer advies over deze signaalomvormer en al onze andere producten op het gebied van meettechniek, weegtechniek en regeltechniek.

Signaalomvormer UMU-100   Gebruikershandleiding van de Signaalomvormer UMU-100   Productblad van de Signaalomvormer UMU-100

Signaalomvormer UMU-100

- Voor PT 100 sensoren en thermoelemente
- Foutweergave via optionele display
- universele spanningsvoorziening
- Galvanische scheiding van de in

- en uitgangen - Optioneel met 2 alarmrelais
- met stroom- en Spanningsingang
- met stroom- en Spanningsuitgang
- parameterring via afneembare display

Technische specificaties

Ingang

Meetbereik

Precisie

PT 100

-200 °C ... 850 °C

± 0,2 °C

Lineaire weerstand

0 Ω ... 10 kΩ

± 0,1Ω

Potentiometer

10 Ω ... 100 kΩ

---

Thermoelementen (naar elk type te onderscheiden)

- 200 °C ... 2300 °C

± 2 °C

Stroom (vrij programmeerbaar)

0 mA ... 20 mA
4 mA ... 20 mA
0 V ... 1 V DC
0,2 V ... 1 V DC

± 4 µA

Spanning (vrij programmeerbaar)

0 V ... 5 V
1 V ... 5 V
0 V ... 10 V
2 V ... 10 V

± 20 µV

Uitgang

Bereik

Belasting

Stroom

0 mA ... 20 mA
4 mA ... 20 mA
20 mA ... 0 mA
20 mA ... 4 mA
0 V ... 1 V DC
0,2 V ... 1 V DC
0 V ... 5 V
1 V ... 5 V
0 V ... 10 V
2 V ... 10 V



maximaal

20 mA, 800 Ω, 16 V DC

Spanning

1 V ... 0 V DC
1 V ... 0,2 V DC
5 V ... 0 V
5 V ... 1 V
10 V ... 0 V
10 V ... 2 V

min. 500 kΩ

Relais: sluiten, openen, houden
(Optioneel: UMU-100R)

Maximale spanning: 250 V RMS
Maximale stroom: 2 A AC oder 1 A DC
max. prestatie(AC): 500 VA



Algemene technische Gegevens

Spanningvoorziening

24 V AC ... 230 V AC / 50 Hz ... 60 Hz
24 V DC ... 250 V DC



max. prestatieopname

≤ 2,5 W



Responstijd (0 % ... 90 % / 100 % ... 0 %)

Temperatuuringang: ≤ 1 s
Stroom- / spanningsingang: ≤ 400 ms



Kalibreertemperatuur

20 °C ... 28 °C



Max. luchtvochtigheid

90 % r.v.



Afmetingen frontdisplay (H x B x T)

109 x 23,5 x 116 mm
109 x 23,5 x 104 mm



Afmetingen zonder frontdisplay (H x B x T)

Behuizing: IP 50



Bescherming

Klemmen: IP 20



Gewicht

175 g

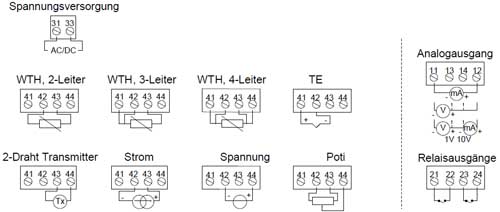

Schets

Signaalomvormer UMU-100 schets

Inhoud levering

1 x Signaalomvormer UMU-100(R), 1 x Handleiding

Optionele toebehoren
Display UMU-FD
- Voor projectie van de signaalomvorming bij elke meetopdracht.
- Een display kan op alle signaalomvormers aangesloten worden (zorgt voor de overdracht van
  configuratie van een signaalomvormer naar de andere)
- LCD Display met 4 delen;
  Deel 1: (5,57 mm hoog) Ingangsignaal,
  Deel 2: (3,33 mm hoog) Eenheden,
  Deel 3 (3,33 mm hoog) Analoge uitgang of apparaat-TAG
  Deel 4: communicatie- en relaisstatus
- Programmering van de signaalomvormer kan via een paswoord beschermd worden.
