Signaalomvormer stroom - spanning IAMA
Signaalomvormer met 110 instelbare combinaties (bijv. omvormen van
analoge ingangssignalen (0 ... 10 V, 4 ... 20 mA, 0 ... 100 V ...) in galvanisch
gescheiden, analoge normsignalen

De universele – signaalomvormer IAMA vormt een analoog ingangsignaal om in een overeenkomstig uitgangssignaal. Daarbij zijn de in- en uitgangssignalen volkomen galvanisch gescheiden. De instelling van ingang- en uitgangsbereik verloopt via een DIP-schakelaar. De100 verschillende combinaties van in- en uitgangen, alsmede de vrije schalering binnen het ingestelde bereik, maken de signaalomvormer tot een universeel inzetbaar instrument. Hiermee bespaart u een dure opslag van verschillende types. Aangezien in- en uitgangsbereik eveneens identiek ingesteld kunnen worden, kan de IAMA voor galvanisch ontkoppeling gebruikt worden. De universele omvormer kan gemakkelijk op een C- of DIN-rails geplaatst worden.
Mocht u vragen hebben over de Signaalomvormer stroom - spanning IAMA, dan kunt u de volgende technische specificaties raadplegen of neemt u contact met ons op via het telefoonnummer +31 (0)900 120 00 03. Onze technische medewerkers en ingenieurs geven u graag meer advies over deze signaalomvormer en al onze andere producten op het gebied van meettechniek, weegtechniek en regeltechniek.

Signaalomvormer stroom - spanning IAMA   Gebruikershandleiding van de Signaalomvormer stroom - spanning IAMA   CE certificaat van de Signaalomvormer stroom - spanning IAMA   Video van de Signaalomvormer stroom - spanning IAMA   Software van de Signaalomvormer stroom - spanning IAMA   Productblad van de Signaalomvormer stroom - spanning IAMA

Signaalomvormer stroom - spanning IAMA

- 110 combinaties via DIP-schakelaar
  snel verkiesbaar
- Oneindig veel mogelijkheden, door
  vrije schalering
- in minder dan 5 min. in gebruik
- Vormt analoge ingangsbereik om
  (bijv. 0 ...10 V, max. 100 V, max. 0 ...
  100 mA) in galvanisch gescheiden,
  analoge en schaalbaar normsignaal

- galvanische scheiding van
  ingangssignaal, uitgangssignaal en
  voorziening
- Spanningsvoorziening: 9 ... 32 VDC,
  max. 2,5 W

Technische specificaties

Ingang

Maximale ingangspanning: 110 V
Maximale ingangstroom: 110 mA
Ingangsweerstand: stroomingang: 10 Ω
Spanningsingang: > 100 kΩ

Uitgang

0 ... 20 mA, 4 ... 20 mA: min.12 V (<600 Ω)
0 ... 1 mA: min. 10 V (<10 kΩ)
0 ... 5 VDC, 0 ... 10 VDC: 10 VDC over min. 1 kΩ (10 mA)
Gekalibreerd voor belastingsweerstanden >1 MΩ

Schalering

De signaalomvormer wordt geschaald voor de gewenste toepassing, zodat hij signaalgroottes van ingang- alsmede uitgangsbereik kan definiëren

Responstijd

Binnen 300 ms op 99 % v.d. max.-waarde

Resolutie

0,006 % des maximale ingangswaarde /
0,006 % des maximale uitgangswaarde

Precisie

bei Uitgangsbereik 1 mA, 2 mA, 20 mV: +/-0,2 % van de maximale waarde (alle andere uitgang- bereiken: +/-0,1 % van de maximale waarde)

Spanningsvoorziening

9 ... 32 VDC; max. 2,5 W

Bescherming

1500 VAC, 50 / 60 Hz, 1 min tussen ingang uitgang.

Omgevingsvoorwaarden

Gebruik: -25 ... +75 °C
Opslag: -40 ... +85 °C / 85 % rel. Luchtvochtigheid
Temperatuurcoëfficiënt: max.+/-0,01 % / °C

Elektromagnetische vertraging

- Emissie: EN50081-2
- Immuniteit: EN50082-2

Aansluiting

Via schroefklemmen

Behuizing

Stabiele kunststofbehuizing

Montage

Op C- of DIN-rails

Afmetingen

28 x 107 x 79 mm

Toelatingen

UL-toelating (Underwriters Laboraties) voor de VS en Canada

Gewicht

ca. 130 g

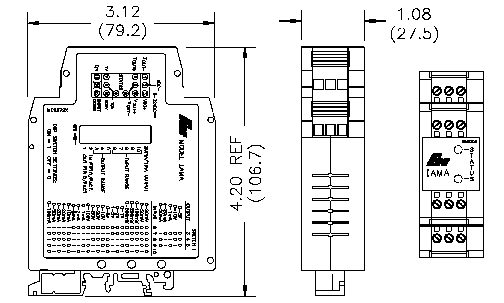

Schets

Signaalomvormer stroom - spanning IAMA schets

Inhoud levering

1 x Signaalomvormer IAMA, Handleiding
