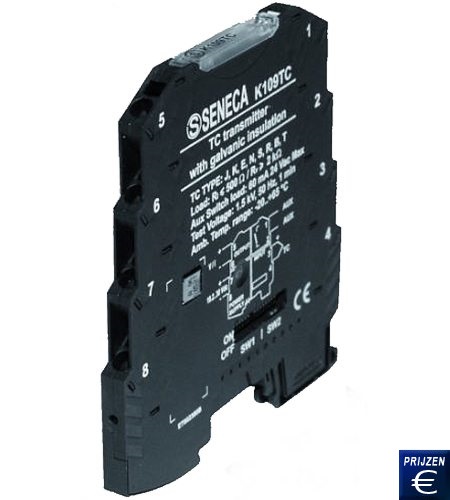

Signaalconverter voor thermokoppels WK109TC
Nauwkeurigheid 0,1% / Voor thermokoppels / Met alarm-uitgang / Verschillende uitgangssignalen kunnen worden gekozen / Compacte afmetingen

De signaalconverter voor thermokoppels WK109TC zet het uitgangssignaal van een thermokoppel om in een analoog standaardsignaal. Tevens ondersteunt deze converter acht verschillende soorten thermokoppels. De 18-bits weergave en een nauwkeurigheid van 0,1% maakt zeer nauwkeurige metingen mogelijk. Een alarm wordt geactiveerd wanneer een bepaalde (instelbare) grenswaarde wordt onder- of overschreden. Het grote aantal mogelijke uitgangssignalen en de stabiele behuizing van kunststof zorgt voor een flexibel gebruik van deze signaalconverter. Hieronder kunt u, naast informatie over deze signaalconverter ook informatie over andere converters voor termperatuursensoren vinden. Mocht u vragen hebben over de signaalconverter voor thermokoppels WK109TC, dan kunt u de volgende technische specificaties raadplegen of neemt u contact met ons op via het telefoonnummer +31 (0)900 120 00 03. Onze technische medewerkers en ingenieurs geven u graag meer advies over deze signaalconverter en al onze andere producten op het gebied van meettechniek, weegtechniek en regeltechniek.

- Voor thermokoppels S, T, J, N, K, E, R, B
- Diverse uitgangssignalen (stroom / spanning)
- Instellingen door middel van DIP-schakelaars

- Galvanische scheiding van in- en uitgangen
- 14-bits resolutie
- Slechts 6,2 mm breed

Technische specificaties van de signaalconverter voor thermokoppels WK109TC

Ingang

Thermokoppel Type S, T, J, N, K, E, R, B

Min. temperatuurbereik

100°C

Referentie knooppunt

Interne sensor, nauwkeurigheid 1,5°C

Uitgangpanning

Spannings

Stroom

0 ... 10 V, 10 ... 0 V, 0/1 ... 5 V, 5 V ... 1/0

0/4 ... 20 mA, 20 ... 0/4 mA

Belasting
Spanning

Stroom

min. 2 kOhm

max. 500 Ω

Resolutie

14 bit, 1 mV, 2 µA

Nauwkeurigheid

0,1%

Temperatuurcoëfficiënt

<120 ppm / K

Reactietijd

<40 ms (zonder filter)
<40/88 ms (met filter)

Isolatie

Galvanische 3-weg-scheiding

Voedingsspanning

19.2 ... 30 V DC, max. 25 mA

Installatie

DIP-schakelaars

Weergave

LED, storing/alarm

Bedrijfstemperatuur

- 20 °C ... 65 °C

Opslagtemperatuur

- 40 °C ... 85 °C

Max. luchtvochtigheid

30 ... 90% relatieve vochtigheid

Afmetingen

6,2 x 93,1 x 102,5 mm

Montage

35 mm DIN-rail

Gewicht

45 g

Omvang van de levering van de signaalconverter voor thermokoppels WK109TC
1x Signaalconverter voor thermokoppels WK 109TC, 1x Gebruikershandleiding
