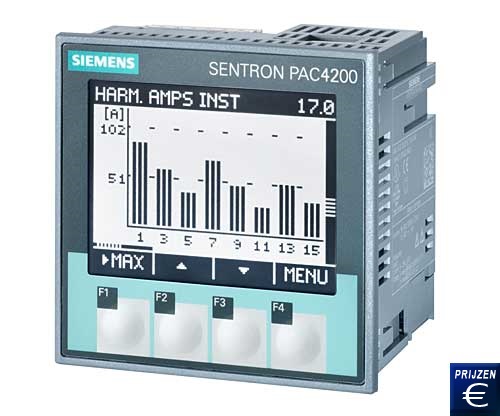

Siemens Universele meter Sentron PAC4200
diverse communicatie interfaces / meertalig weergave/
Bewaking van de netkwaliteit / via optionele module verwijderbaar /
belastingprofiel opname / precieze energiebepaling

De Siemens Sentron PAC4200 wordt gebruikt voor bepaling en weergave van alle relevante netwerkparameters in low-voltage stroomverdelers. Het apparaat kan als stand-alone oplossing dienen of geïntegreerd in een energiemanagementsysteem. Naast de energiebepaling meet de Siemens Sentron PAC4200 harmonischen tot de 31e ordening en geeft de graad van vervorming aan met de factor THD. Bedien- en systeemresultaten worden ter beoordeling vastgelegd in het interne geheugen. Ook het belastingprofiel kan met dit apparaat over langere termijn opgeslagen en achteraf geanalyseerd worden. Pulstellers van gas-, water- luchtdruk of andere energiebronnen kunnen aangesloten worden op de digitale in- en uitgangen van het apparaat. Dankzij de ethernetinterface, een optionele RS485- of Profibus interface en een gateway van ethernet via RS485, is de integratie in bestaande apparaten mogelijk. De bediening van de PAC4200 verloopt via knoppen die aan de voorzijde zijn aangebracht. Het 72x54mm grote scherm ondersteunt het werk met de dit instrument door diverse gebruikersvriendelijke weergaven, zoals staafdiagrammen, lijsten of histogrammen. De inzet in vochtige of stoffige omgevingen is vanwege de IP65 bescherming geen probleem. Met behulp van de meegeleverde software SENTRON powerconfig is een snelle en gemakkelijke configuratie mogelijk. Verder kunnen de huidige gemeten waarden vastgelegd worden in het internet geheugen. Hier ziet u verdere Universele meters. Mocht u vragen hebben over de Siemens Universele meter Sentron PAC4200, dan kunt u de volgende technische specificaties raadplegen of neemt u contact met ons op via het telefoonnummer +31 (0)900 - 120 00 03. Onze technische medewerkers en ingenieurs geven u graag meer advies over deze energiemeter en al onze andere producten op het gebied van meettechniek, weegtechniek en regeltechniek.

- Controle van toestand van het apparaat en de
  netwerkkwaliteit.
- Bepaling van externe energie waardes via de
  pulsingangen
- Beschermingsklasse IP 65

- Energiemeter voor schijnbare, actieve en
  beeld energie
- Gemakkelijke en plaats besparende
  montage
- Opname van het prestatieverloop
  (belastingprofiel)

Technische specificaties van de Siemens Universele meter Sentron PAC4200

Meetbereik spanning

Meetbereik stroom

1 A AC of 5 A AC
(Alleen voor aansluiting aan wisselstroomsystemen via externe Stroomomvormers)

Prestatieopname (zonder uitbreidingsmodule)

5,5 W DC
11 VA AC

Digitale ingangen

2 ingangen

Digitale uitgangen

2 uitgangen

Aansluiting

PAC4200-1: Schroefklemmen
PAC4200-2: Ringkabelschoefklemmen

Communicatie

Ethernet-interface 10 / 100 Mbit/s
Modbus TCP

Weergave

Monochroom, grafische LC-Display
Resolutie: 128 x 96 Pixel
Grootte: 72 mm x 54 mm
Responstijd: 0,33 ... 3 s, instelbaar

Configuratie

4 functietoetsen of software

Afmetingen

96 x 96 x 82 mm

Paneeluitsparing

92 x 92 mm

Temperatuurbereik

Bedrijf: -10 ... +55 °C
Opslag: -25 ... +70 °C

Relatieve luchtvochtigheid

95 % bei 25 °C zonder condensatie

Beschermingsklasse

Front: IP 65

Gewicht

ca. 325 g

Montage

Montageclips met klemschroeven

Inhoud levering
1 x Siemens Universele meter Sentron PAC4200, Configuratie software SENTRON powerconfig, Bevestigingsmateriaal, Handleiding

Optionele toebehoren

SENTRON PAC TMP

Adapter voor montage van de Siemens Universele meter Sentron PAC 4200 op DIN-rail.

Uitbreidingsmodule PAC PROFIBUS DP

- Plug-in communicatie module
- Module wordt automatisch gedetecteerd
- Programmeerbaar via het frontpaneel of
  software
- Cyclische en acyclische datatransmissie
- Eenvoudige integratie met GSD-bestand.
- Baud rate van 9,6 kbit / s tot 12 Mbit / s
- Aansluiting via 9-polige Sub-D-connector

Uitbreidingsmodule PAC RS485

- Plug-in communicatie module
- Module wordt automatisch gedetecteerd
- Programmeerbaar via het frontpaneel of
  software
- Ondersteuning van het protocol
  Modbus        RTU
- Baud rates van 4,8 / 9,6 / 19,2 / 38,4 kbd
- Aansluiting via 6-polige schroefklem
- Vereiste van gateway-functie

Uitbreidingsmodule PAC 4DI/2DO

- Extra vier digitale ingangen en twee
  uitgangen
- Maximaal twee modules op de Siemens
  PAC4200 in te pluggen
- Module wordt automatisch gedetecteerd
- Programmeerbaar via het frontpaneel of
  software
- Ingangen en uitgangen zijn als S0-interface
  bruikbaar
- Monitoring van meerdere contacten
- Gebruik als een statusdisplay of op afstand
  bediende schakeluitgangen
- Aansluiting via 9-polige schroefklem

Software SENTRON powermanager (Standard)

- Het verzamelen en archiveren van gemeten
  waarden
- In tabelvorm tonen van de gemeten
  variabelen
- Gratis presentatie van de gemeten
  variabelen
- Monitoring van de status en de grenzen
- Visualisatie van de gearchiveerde en online
  data
- Lees uit het interne geheugen
- Cost Center Rapporten
- Data-uitwisseling met andere systemen
- Configuratie van het systeem
