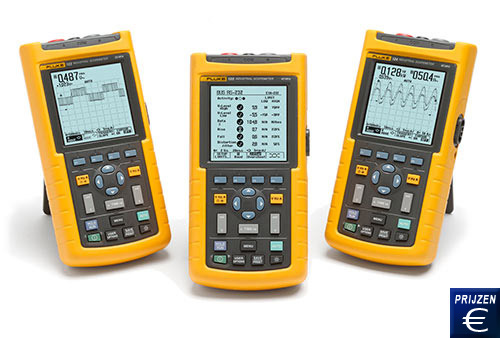

ScopeMeter ® FLUKE 120 Serie
FLUKE ScopeMeter ® in drie verschillende formaten / tot 40 MHz bandbreedte / 2,5 GS / s bandbreedte / TRMS multimeter functie / 2 kanalen / groot beeldscherm / ScopeMeter ® Fluke 125 met power analyse / data-interface / 26 meetfuncties

De compacte Scopemeters van de FLUKE 120 series zijn robuuste apparaten voor fouten-diagnoses in industriële installaties. De ScopeMeter FLUKE 120-series zijn werkelijk fascinerende meters die een oscilloscoop, een multimeter en een een 'papierloze' schrijver combineren in één gebruiksvriendelijk instrument. De ScopeMeter is ontworpen voor metingen op machines, instrumenten, controle circuits en stroomsystemen. De bandbreedte van de ScopeMeter kan oplopen tot 40MHz. Naast de oscilloscoop modus, is de ScopeMeter ook uitgerust met een TRMS multimeter functie. Het robuuste ontwerp van de ScopeMeter verzekert u ervan dat de oscilloscoop zelfs in ruwe industriële omstandigheden standhoudt. Oscilloscoop gebruikers weten hoe hard een triggering zijn kan. Valse instellingen provoceren instabiele en soms zelfs fouten resultaten. De unieke Connect-and-View functie van de Scopemeter FLUKE 120 serie herkent signaalpatronen en stelt automatisch de juiste triggering parameters. Dit verschaft een betrouwbare, stabiele en reproduceerbare weergave ongeacht het type signaal dat wordt gemeten. Zelfs bij motor-ritten en stuursignalen, zonder een knop in te hoeven drukken op het apparaat. De ScopeMeter van de FLUKE 120 serie is uitgerust met een geïntegreerde datalogger. Met de papierloze recorder minimum, maximum en gemiddelde waarden kunnen worden geregistreerd voor een duur van 16 dagen met de Scopemeter FLUKE 120. Alle ScopeMeters zijn uitgerust met de FLUKE Plot ™ functie. De ScopeMeter FLUKE 124 en FLUKE 125 zijn uitgerust met een cursor meetfunctie. Naast deze functie, is de ScopeMeter ook uitgerust met meer dan 26 metingfuncties. De busstabiliteitsmodus van de ScopeMeter zorgt voor een duidelijke 'goed/slecht' indicatie voor elektrische signalen. Speciaal voor de industriële constructie systemen en netwerken zoals CANBus, RS-232 en vele andere is de ScopeMeter een onmisbaar instrument. De ScopeMeter FLUKE 125 controleert de kwaliteit van de elektrische signalen zodra deze worden gegegven door de constructie systemen. Naast de constructie systeem metingen, is de ScopeMeter FLUKE 125 ook in staat een power analyse en een harmonische analyse uit te voeren op 1-fase en symmetrische 3-fase systemen. Mocht u vragen hebben over de ScopeMeter, dan kunt u de volgende technische specificaties raadplegen of neemt u contact met ons op via het telefoonnummer +31 (0)900 - 120 00 03. Onze technische medewerkers en ingenieurs geven u graag meer advies over deze ScopeMeter en al onze andere producten op het gebied van meettechniek, weegtechniek en regeltechniek.

ScopeMeter ® FLUKE 120 Serie   Gebruikshandleiding van de ScopeMeter ® FLUKE 120 Serie bekijken / afdrukken   CE Certificaat van de ScopeMeter ® FLUKE 120 Serie   Video van de ScopeMeter ® FLUKE 120 Serie   Software van de ScopeMeter ® FLUKE 120 Serie   Productblad van de ScopeMeter ® FLUKE 120 Serie

ScopeMeter ® FLUKE 120 Serie

- Tot 40 MHz bandbreedte
- 2,5 GS / s bemonsteringsfrequentie
- Groot display
- 2 ingangen

- 26 geïntegreerde meetfuncties
- Multimeter-functies TRMS
- Vermogensmeting (ScopeMeter ® FLUKE 125)
-Optische geïsoleerde data-interface

Technische specificaties

ScopeMeter ®

FLUKE 123

FLUKE 124

FLUKE 125

Bandbreedte

20 MHz

40 MHz

40 MHz

Meetfuncties 2-kanalen TRMS-multimeter

Vdc, Vac, Vac + Vdc, weerstand, kanaal, diodes test, elektriciteit, temperatuur, capaciteit, DBV, DBM, Crestfactor, Touchhold, zeroset

Vdc, Vac, Vac + Vdc, weerstand, kanaal, diodes test, elektriciteit, temperatuur, capaciteit, DBV, DBM, Crestfactor, Touchhold, zeroset

Vdc, Vac, Vac + Vdc, weerstand, kanaal, diodes test, elektriciteit, temperatuur, capaciteit, DBV, DBM, Crestfactor, Touchhold, zeroset

Trend Plot opname

Automatische schaling, Weergave max, min, gemiddelde en actuele waarde

Automatische schaling, Weergave max, min, gemiddelde en de actuele waarde

Automatische schaling, Weergave max, min, gemiddelde en de actuele waarde

Cursor

-

ΔT, 1/ΔT, V, ΔV, begin- / vervaltijd

ΔT, 1/ΔT, V, ΔV, begin- / vervaltijd

Real-time bemonsteringsfrequentie

25 MS / s

25 MS / s

25 MS / s

Gelijkwaardigheid- bemonsteringsfrequentie

maximaal 1,25 GS / sec

tot 2,5 GS / sec

tot 2,5 GS / sec.

Ingangen / AD-omzetter

2

2

2

Tijdsbasis

20 ns / div ... 1 min / div

20 ns / div ... 1 min / div

10 ns / div ... 1 min / div

Ingangsgevoeligheid

5 mV / div ... 500 V / div

5 mV / div ... 500 V / div

5 mV / div ... 500 V / div

Trigger tapes

Connect-and-ViewTM, vrijloop en enkele-doorbuiging, flank, video, extern

Connect-and-ViewTM, vrijloop en enkele-doorbuiging, flank, video, extern

Connect-and-ViewTM, vrijloop en enkele-doorbuiging, flank, video, extern

Glitch effect

40 ns

40 ns

40 ns

meetfuncties


26 automatisch


26 automatisch


26 automatisch, W, VA, VAR en PF voor 1-fase en 3-fasen symmetrische schakelingen

Harmonische modus

-

-

33ste order tot 60 Hz, 24ste order tot 400 Hz

Max. opnameduur

512 MIN / MAX meetpunten per kanaal

512 MIN / MAX meetpunten per kanaal

512 MIN / MAX meetpunten per kanaal

Opslag voor weergave en opstellingen

10

20

20

FLUKE ScopeMeter serie






FLUKE 123
FLUKE 123 van de ScopeMeter ® FLUKE 120 Serie

FLUKE 124
FLUKE 124 van de ScopeMeter ® FLUKE 120 Serie

FLUKE 125
FLUKE 125 van de ScopeMeter ® FLUKE 120 Serie

Algemene technische specificaties



Bedrijfstemperatuur

0 ... 50 ° C

Bewaartemperatuur

-20 ... 60 ° C

Hoogte boven NAP tijdens gebruik

3000 m

Veiligheid

600 V CAT III (EN 61010-1)

Afmetingen

232 x 115 x 50 mm

Gewicht

1.2 kg

Garantie

3 jaar (apparaat)
1 jaar (apparatuur)

Levensduur batterij

7 uur

Batterij

NiMH

Interface

Optisch geïsoleerde RS-232 interface

Levering van de inhoud

1 x ScopeMeter ® FLUKE 12x, 2 x afgeschermde geleiders STL120-III (rood en grijs), haakklemmen voor meetkabels, 1 x afgeschermde BNC-adapter BB 120, 1 x NiMH batterij set, 1 x spanningsprobe, VPS40-III (alleen FLUKE 124 en FLUKE 125), SafeGuard conductor TL175, 1 x clamp-on ampèremeter i400s (alleen ScopeMeter ® FLUKE 125)

Modellen van ScopeMeter ® Fluke 120-serie op voorraad

FLUKE 123

ScopeMeter ® FLUKE 123

FLUKE 123/S

ScopeMeter ® FLUKE 123 met extra uitrusting set SCC 120

FLUKE 124

ScopeMeter ® FLUKE 124

FLUKE 124/S

ScopeMeter ® FLUKE 124 met extra uitrusting set SCC120

FLUKE 125

ScopeMeter ® FLUKE 125

FLUKE 125/S

ScopeMeter ® FLUKE 125 wmet extra uitrusting set SCC120

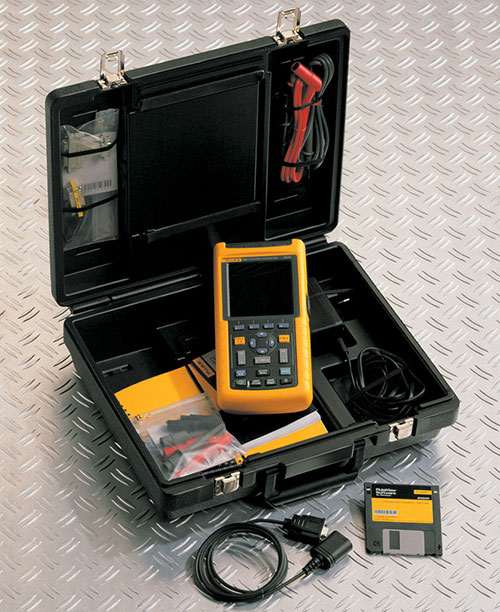

Complete levering van de ScopeMeter ® FLUKE 120 Serie
ScopeMeter ® FLUKE 123 met apparatuur kit SCC120

Aanvullende benodigdheden

SCC120 ScopeMeter ®-apparatuur

Software, OC4USB optische USB-kabel, koffer

OC4USB

Optische USB-kabel

PM9080

RS232-interface-kabel

DP120

Differentiële spanning sonde

ITP120

Geïsoleerde trigger knop

SW90W

Software FlukeView

BHT190

Adapter voor busverbindingen, adapter set DB-9: stopcontact stekker, de toegang tot klemmen 1-9 en afscherming, adapter M12 met kabel: stopcontact stekker, toegang tot de klemmen 1-5, RJ-45: aansluiting op stopcontact met aansluitkabel, toegang tot de klemmen 1-8 en afscherming

Bus Adapter ScopeMeter ® FLUKE 120 Serie
Bus adapter BHT190

Materiaalset voor de ScopeMeter ® FLUKE 120 Serie
Materiaal Set SCC 120
USB-kabel voor de ScopeMeter ® FLUKE 120 Serie
USB-kabel OS4USB
Controlekop voor de ScopeMeter ® FLUKE 120 Serie
Controlekop DP 120
