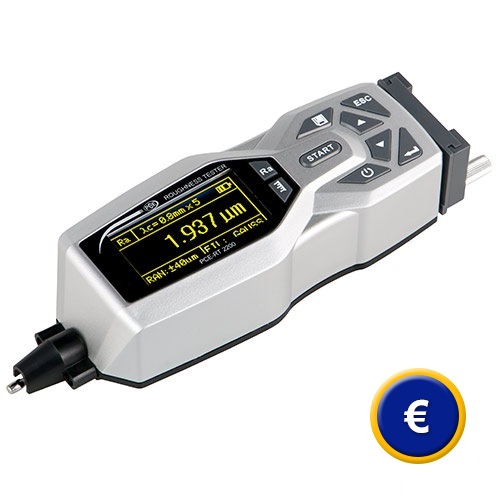

Ruwheidsmeter PCE-RT 2200
Ruwheidsmeter met groot grafisch LCD-scherm / 14 Parameters: Ra, Rz, Rq, Rx, Rt, Rp, Rv, R3z, R3y, RzJIS, Rsk, Rku, Rsm, Rmr / DSP Chip / compatible met internationale Standaarden / intern geheugen tot 100 Data sets/ USB-poort

Oppervlakken in verschillende toepassingsgebieden moeten bepaalde kenmerken vertonen. Zo moeten afdichtringen bijvoorbeeld geringe wrijving en slijtage vertonen, waar aandrijfrollen door scherpe punten en een klein contactoppervlak wrijving zou moeten vertonen. Deze materiaaleigenschappen worden gemeten in ruwheid. Aangezien werkstukken altijd afwijken van hun werkelijk ideale beoogde vorm, kan de ruwheidsmeter PCE-RT2200 de werkstukken vooraf sorteren die hierdoor onbruikbaar zijn. De draagbare en eenvoudig te bedienen PCE-RT 2200 met LCD-scherm is zeer geschikt voor de snelle en precieze meting in het bedrijf of in het laboratorium. De ruwheidsmeter gebruikt een DSP Chip voor controle en gegevensverwerking en heeft een laag stroomgebruik. Bovendien biedt de meter u een grote keuze aan parameters: Ra, Rz, Rq, Rx, Rt, Rp, Rv, R3z, R3y, RzJIS, Rsk, Rku, Rsm, Rmr. Het grote LCD-scherm maakt het mogelijk om u van veel informatie te voorzien. Parameters en grafieken worden getoond. Dankzij het interne geheugen kunnen 100 groepen Data sets en golflengtes opgeslagen worden, die via de USB interface  overgedragen kunnen worden naar de PC. Mocht u vragen hebben over de ruwheidsmeter PCE-RT 2200, dan kunt u de volgende technische specificaties raadplegen of neemt u contact met ons op via het telefoonnummer +31 (0)900 120 00 03. Onze technische medewerkers en ingenieurs geven u graag meer advies over deze ruwheidsmeter en al onze andere producten op het gebied van meettechniek, weegtechniek en regeltechniek.

Ruwheidsmeter PCE-RT 2200   Gebruikshandleiding van de Ruwheidsmeter PCE-RT2200   CE Certificaat van de Ruwheidsmeter PCE-RT2200   Video van de Ruwheidsmeter PCE-RT2200   Software van de Ruwheidsmeter PCE-RT2200   Productblad van de Ruwheidsmeter PCE-RT2200

- Groot grafisch LCD-scherm
- Keuze uit 14 parameters
- DSP Chip
- Snelle en precieze meting

 -Intern geheugen
- USB-poort
- Makkelijke bediening
- Compatible met internationale
  standaarden

Technische specificaties



Ruwheidsparameter

Ra, Rz, Rq, Rx, Rt, Rp, Rv, R3z, R3y, RzJIS, Rsk, Rku, Rsm, Rmr

Meetbereik

Ra 0,005 ... 16 µm
Rz 0,02 ... 160 µm
Rm: 0,02 ... 160 µm
Sk: 0 ... 100 %
S, Sm: 1mm
Tp: 0 ... 100 %

Resolutie

0,01 µm in het bereik van +/- 20 µm
0,02 µm in het bereik van +/- 40 µm
0,04 µm in het bereik van +/- 80 µm

Nauwkeurigheid

< +/- 10 %

Golflengte lr

0,25 / 0,8 / 2,5 mm

Totale tastafstand ln

ln = lr * n
n = 1 ... 5

Proceduresnelheid

lr = 0,25 mm: vt =
0,135 mm/s
lr = 0,8 mm: vt =
0,5 mm/s
lr = 2,5 mm: vt =
1mm/s

Testkop

testdiamant kop met een 5 µm tip radius en een  90 ° punthoek

Drukkracht van de testkop

<4 mN

Filter

RC, PCRC, Gauss, ISO13565

Weergave

LCD 128 x 64 Punt-Matrix

Interface

USB

Geheugen

tot 100 Data sets

Voeding

oplaadbare Li-Ion batterij,
lader: 5V DC, 800mA

Levensduur batterij

ca. 20 h

Omgevingseisen

temperatuur:
-20 ... 40°C
vochtigheid: <90% RV

Afmetingen

141 x 55 x 40 mm

Gewicht

400 g

Meetmethoden van de Ruwheidsmeter PCE-RT2200
De Ruwheidmeter PCE-RT2200 maakt bij een meting van de ruwheid gebruik van een testdiamant, met een tip van 5 µm. Tijdens de meting verplaatst deze zich met een constante snelheid over een 1 tot 5 millimeter lange ‘testbaan.’ De verticale verschuiving van de diamantkop geldt zo als een meetprofiel. Aan de hand van dit meetprofiel worden gestandaardiseerde variabelen van de ruwheid getoond. De Ruwheidsmeter PCE-RT2200 detecteert dit eerder gevonden profiel en geeft de gevonden resultaten op een LCD-scherm weer. Dankzij de ingebouwde DSP-chips kan de data van de gemeten data op een hoge snelheid verwerkt en opgeslagen worden (maximaal 100 metingen). Daarnaast zorgen deze chips ervoor dat de metingen uitgevoerd kunnen worden in 14 verschillende eenheden. De USB-interface van de Ruwheidsmeter PCE-RT2200 maakt het ook mogelijk dat de data verzonden kan worden naar een computer om ze daar op te slaan en/of te analyseren.

Omvang van de levering
1 x Ruwheidsmeter PCE-RT 2200, 1 x Micro testkop, 1 x Ruwheidstandaard, 1 x Lader,
1 x USB Kabel, 1 x Sensor beschermingkap,
1 x Schroevendraaier 1 x Verstelbare steun,
1 x Software,1 x Handleiding, 1 x Draagkoffer

Toepassingsvoorbeelden van de Ruwheidsmeter PCE-RT 2200


Ruwheidsmeting met de PCE-RT 2200 in een boring van een aluminiumwerkstuk.


Meetwaarde opname van een koperen opppervlak.


Hier ziet u de omvang van de levering van de Ruwheidsmeter PCE-RT 2200.


De Ruwheidsmeter PCE-RT 2200 bij de controle van een koperen buis.

Rechts op de foto ziet u de optioneel verkrijgbare ruwheid teststandaard PCE-RTS 620. Met behulp van deze teststandaard is het mogelijk om steekproefsgewijs verschillende vormen te controleren. Het werkoppervlak van ca. 300 mm maakt het mogelijk om ook grote werkstukken te onderzoeken. De teststandaard garandeert een reproduceerbare omgeving.

Optionele toebehoren voor de Rruwheidsmeter  PCE-RT 2200

ISO kalibratie
Voor bedrijven die de Ruwheidsmeter PCE-RT11 opnemen in hun eigen assortiment testapparatuur of voor de jaarlijkse herkalibratie. De ISO-certificering omvat een laboratorium kalibratie inclusief een document met alle meetwaarden en de toetreding van de bezittende onderneming op het certificaat.
