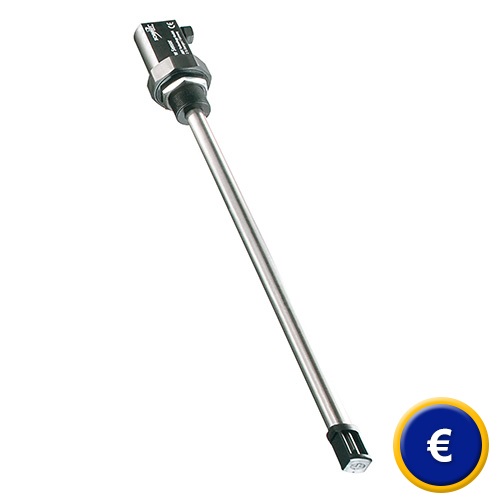

Robuuste Stromingssensor SS 20.260
Compacte, robuuste stromingssensor voor het meten van stromingssnelheden en debieten / groot meetbereik / beschermd tegen mechanische spanning

Met dit apparaat beschikt u over een robuuste stromingssensor voor een directe meting van de stromingssnelheid en het debiet van niet-brandbare gassen, lucht, stikstof en argon. De robuuste stromingssensor, met een groot meetbereik van 0,2 ... 50 m / s, kan worden uitgerust met diverse sensorbuis lengtes om de sensor zo optimaal mogelijk te positioneren, afhankelijk van de toepassing en de diameter (25 ... 500 mm). Door zijn intelligente kamer koptechnologie is de robuuste stromingssensor niet alleen bestand tegen mechanische belastingen. Beschermingselementen voor en achter het sensorelement beschermen tegen grotere vuildeeltjes en tevens worden door de geoptimaliseerde geometrie van de kamer kop ook de zelfreinigende eigenschappen van de sensor ondersteund. Bovendien kunnen de prestaties van de robuuste stromingssensor verhoogd worden met gebruik van optioneel verkrijgbare, kwalitatief hoogwaardige onderdelen. De inzetgebieden van de stromingssensor zijn navenant divers, variërend van airconditioning en ventilatie, het toezicht en de controle van verbrandingsprocessen, tot aan de controle en de bewaking van industriële processen. Mocht u vragen hebben over de Robuuste Stromingssensor SS 20.260, dan kunt u de volgende technische specificaties raadplegen of neemt u contact met ons op via het telefoonnummer +31 (0)900 120 00 03. Onze technische medewerkers en ingenieurs geven u graag meer advies over deze Robuuste Stromingssensor SS 20.260 en al onze andere producten op het gebied van meettechniek, weegtechniek en regeltechniek.

- Snelle reactie
- Voor atmosferische druk
- Meet bereik tot 50 m / s
- Stroom- en spanningsuitgang

- Robuust ontwerp
- Met glasvezel versterkte PBT behuizing
- RVS sensor pijp
- Sensor is bestand tegen hogedruk (tot 10 bar)

Technische specificaties van de Robuuste Stromingssensor SS 20.260

Meetgrootte

Normale snelheid wN op basis van standaardvoorwaarden van 20 ° C en 1013,25 hPa, mediumtemperatuur TM

Meetmedium

Lucht of stikstof, verder gassen op aanvraag

Meetbereik stroming wN

0 ... 2,5 / 10/20/40/50 m / s

Onderste aantoonbaarheidsgrens wN

0,2 m / s

Meetbereik temperatuur TM (Optioneel)

-20 °C ... 120 °C

-Standaard wN

± (5% + VMW [0,4% v eindwaarde; min. 0,02 m / s]).

Reproduceerbaarheid wN

± 1,5% v. MW.

Responstijd t90 wN

3 s (sprong van 0-5 m / s)

Temperatuurgradiënt

≤ 8 K / min bij 5 m / s

Meetnauwkeurigheid TM (Optioneel)

wN > 2 m / s: ± 1 K (0 ... 40 ° C)
± 2 K (rest meetbereik )

Bedrijfstemperatuur

- Meetsensor

±-20 ° C ... 120 ° C

- Elektronica

0 ° C ... 70 ° C

-Opslag

-20 ° C ... 85 ° C

Materiaal

Behuizing

Sensorpijp

Roestvrij staal 1.4571

Sensorkop

Platina element, glas gepassiveerd ; PPO / PA

Sensorkabel

PVC

Algemene specificaties

Bedrijfsdruk

Atmosferisch (700 hPa ... 1300 hPa)

Medium, omgeving

Zonder condensatie (tot 95% RV)

Weergave

Groene LED: normale werkingstoestand
Rode LED: Sensor defect

Voedingsspanning

24 VDC ± 10%,

Stroomverbruik

<60 mA

Analoge uitgangen voor temperatuur en stroming

0 ... 10 V / 4 ... 20 mA (kortsluiting beschermd)
Uitgangsspanning: RL> 10 k Ω
Stroomuitgang: RL<300 Ω

Aansluiting

Vaste aangesloten kabel, 4 pins, lengte 2 m, met adereindhulzen

Toegestane kabellengte

Spanningssignaal: 15 m, stroomsignaal: 100m

Montagepositie

Willekeurig

Inbouw tolerantie

± 3 % ten opzichte van de stromingsrichting

Beschermingsgraad

IP 65 / III

Sondelengte

50/100/200/350/500 mm

Gewicht

200g max

Omvang van de levering van de Robuuste Stromingssensor SS 20.260
1 x Stromingssensor (afhankelijk van uitvoering), 1 x Handleiding
