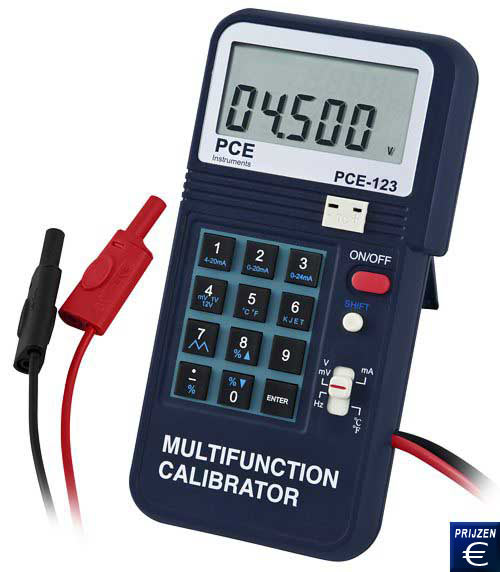

Proceskalibrator PCE-123
voor de simulatie van elektrische signalen,
frequentie en temperatuur

De proceskalibrator is ook een spanningskalibrator, die geen aansluiting op het netwerk vereist. Hij wordt gebruikt om regelsignalen of signalen van eenheden in de MSR techniek te simuleren, waarmee u bijna alle parameters van de eenheden en meetapparaten kunt controleren en kalibreren. De proceskalibrator dient aldus om een elektrisch uitgangssignaal te leveren (mA, mV, V en de Hz frequentie evenals de temperatuur in °C of °F). Deze spanningskalibrator heeft ook een automatische nivellering- of gradatiefunctie, een percentuele selectie van de veranderingen in het uitgangssignaal (van 0 tot 100%) met behulp van de up/ down-toetsen en een directe indicatie van de output waarde (bijv. 13,8 mA ). De spanningskalibrator wordt intuïtief en rechtstreeks, via het toetsenbord, bediend. Deze proceskalibrator beschikt over een hoge nauwkeurigheid en een universeel toepassingsgebied, hij moet dus in alle elektrische werkplaatsen of MSR afdelingen, en in de automatiseringstechniek of -industrie aanwezig zijn. Wij bieden hiermee een betaalbaar, waardevol, kwalitatief goed alternatief in vergelijking met de dure apparaten, die we normaliter op de markt vinden. Hier vindt u een overzicht van andere meters met hoge kwaliteit. Mocht u vragen hebben over de proceskalibrator, dan kunt u de volgende technische specificaties raadplegen of neemt u contact met ons op via het telefoonnummer . Onze technische medewerkers en ingenieurs geven u graag meer advies over deze proceskalibrator en al onze andere producten op het gebied van meettechniek, weegtechniek en regeltechniek.

Proceskalibrator PCE-123   Gebruikshandleiding van de proceskalibrator PCE-123 bekijken / afdrukken   CE Certificaat van de proceskalibrator PCE-123   Video van de proceskalibrator PCE-123   Software van de proceskalibrator PCE-123   Productblad van de proceskalibrator PCE-123

Proceskalibrator PCE-123

- 4 … 20 mA (1 kΩ, 24 V voeding)
- 0 ... 100,00 mV / 0 … 1.0000 V / 0 … 12.000V
- K, J, E, T temperatuursensor (°C en °F)
- Frequentiebereik 1 ... 62.500 Hz
- Basisnauwkeurigheid 0,025%
- Eenvoudige bediening met toetsenbord

- Stapsgewijze automatische functies
- Keuze tussen 0 ... 20 mA / 0 ... 24 mA
- Ingang 0 ... 100% (mA, mV, V)
- Waarschuwingssignaal "open" (mA)
  of "kortsluiting" (mV, V)

Proceskalibrator PCE-123 spanningskalibrator

Het volgende plaatje toont de spanningskalibrator tijdens het kalibreren van onze akoestische SLT installatie. Het meetbereik is 30 ... 130 dB (A) voor een ingangssignaal van 4 ... 20 mA.

De kalibrator geeft in dit geval een signaal ,ingesteld op 50% = 12 mA (range 4 - 20 mA), dat overeenkomt met een indicator van 50% = 65 (64,9) dB (A) van de indicatie-eenheid. U kunt de precisie zien waarmee de SLT werkt. Hier vindt u de geluidswaarschuwer SLT.

In het tweede voorbeeld zijn we de indicator van onze hoge precisie thermometer PCE-T395 aan het controleren. De kalibrator is ingesteld op type K met een thermische spanning / temperatuur van +200 °C. De meter PCE-T395 toont deze waarde nauwkeurig en is dus klaar om naar onze klanten verzonden te worden. Klik hier als u geïnteresseerd bent in de nauwkeurige temperatuurmeter T-390 (met datalogger, software, kabel).

Proceskalibrator PCE-123 indicator
Proceskalibrator PCE-123 multimeter

In het laatste voorbeeld controleren we de nauwkeurigheid van de stroommeting met onze multimeter met ingebouwde datalogger PCE-DM 22 (topmodel in onze serie multimeters). De stroom proceskalibrator is ingesteld op een ingangssignaal van 20 kHz en zoals verwacht, toont onze multimeter deze waarde nauwkeurig. Klik hier als u geïnteresseerd bent in deze multimeter met datalogger.

De stroomkalibrator PCE-123 is zeer nuttig, zowel in het laboratorium, de MSR werkplaats, of bij het vergelijken van meetinstrumenten in het onderzoek en de ontwikkeling.

Technische specificaties van de proceskalibrator

mA DC stroom

(maximale belasting bij 1kΩ , voeding 24 V)
Bereik 4 … 20 mA/ 0 … 20 mA/ 0 … 24 mA
Resolutie 1 µA
Nauwkeurigheid ± 0,025 % ± 3 µA
Waarschuwing pieptoon bij kortsluiting of uitgangsstroom > 1 mA.

mV, V DC stroom
(voeding 1 mA)

Bereiken 0 … 100,00 mV
0 … 10,000 V
0 … 1,0000 V
Resolutie 10 µV
1 mV
1,0000 V
Nauwkeurigheid ± 0,05 % ± 30 µV
± 0,05 % ± 3 mV
± 0,05 % ± 300 µV
Waarschuwing pieptoon bij kortsluiting of uitgangsstroom > 10 mV.

Temperatuursensor type K, J, E, T
(1 kΩ min.)

Bereiken K: - 200 ... 0 °C en 0 ... + 1370 °C
J: - 100 ... 0 °C en 0 ... + 760 °C
E: - 100 … 0 °C en 0 … + 700 °C
T: - 200 … 0 °C en T: 0 … + 400 °C
Resolutie 1 °C (voor allemaal)
Nauwkeurigheid K: ± 1,1 °C en ± 0,8 °C
J: ± 0,9 °C en ± 0,7 °C
E: ± 0,9 °C en ± 0,7 °C
T: ± 1,0 °C en ± 0,8 °C

Frequentie

Bereik 1 ...125 Hz en 126 ... 62,5 kHz
Resolutie 1... 125 Hz / 1 Hz 126...62,5 kHz / 604 stappen
Nauwkeurigheid ±0,04Hz
Selectie 604 frequenties

Algemene eigenschappen

Scherm LCD 5 posities
Bedrijfstemperatuurbereik 0 ... +50 °C
Vochtigheidsbereik tijdens gebruik <85 % r.v.
Opslagtemperatuur -20 ... +60 °C
Opslagvochtigheid <85 % r.v.
Voeding 1 x 9V batterij of 6 x 1,5 V
Verbruik 60 mA ... 180 mA (afhankelijk van de output)
Batterij-indicator 5.5 V voor 150 mA
Afmetingen 88 x 168 x 26 mm
Gewicht 330 g

Inhoud van de zending van de proceskalibrator PCE-123
1 x proceskalibrator PCE-123, 1 x draagtas, 1 x K-type adapter,
1 x batterijhouder, 6 x batterijen, 1 x meetsnoeren met krokodillenklemmen,
1 x gebruiksaanwijzing

Optionele componenten

- ISO-kalibratiecertificaat
(voor bedrijven, die de stroomkalibrator in hun interne set gereedschappen willen opnemen, of voor de jaarlijkse herkalibratie).

De ISO certificatie bevat een laboratorium kalibratie met testcertificaat met alle meetwaarden.

Proceskalibrator PCE-123 certificaat

Standaardsignalen zijn genormaliseerde elektrische signalen bij procesautomatisering. De omzetting van niet-elektrische waarden, zoals druk, debiet, snelheid, etc. geschiedt d.m.v. de meetomvormer en de sensoren, zodat deze door regelaars, indicators en processystemen of een PLC (Programmable Logic Controller) kunnen worden verwerkt.
De meest voorkomende standaardsignalen zijn stroomsignalen van 0...20 mA of 4... 20 mA en spanningssignalen van 0...10 V of 2...10 V. Dit soort signalen wordt bij haast alle industriële toepassingen gebruikt. Hierdoor is het mogelijk om op eenvoudige wijze signaaluitval te controleren. Bovendien is het grote voordeel van stroomstandaardsignalen van 4... 20 mA dat het signaalcircuit constant door stroom wordt gevoed.
