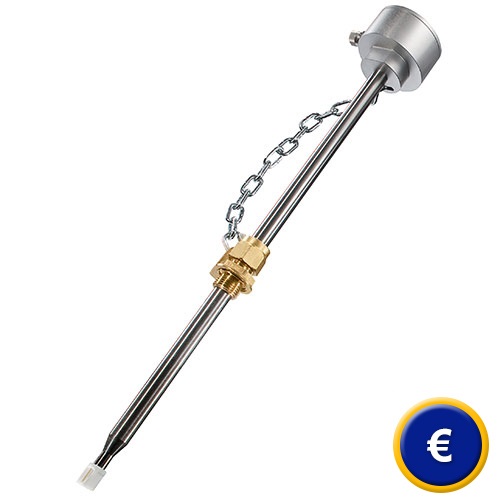

Precisie Stromingssensor SS 20.650
Precisie stromingssensor voor het meten van stromingssnelheden bij temperaturen tot 350 ° C / onderhoudsvrij / robuuste behuizing / LED status beeldscherm / analoge en digitale uitgang

Met dit apparaat bieden wij u een precisie stroomsensor voor het meten van stromingssnelheden bij hoge temperaturen. Door het robuuste mechanische ontwerpproces, met hoogwaardige materialen, levert de precisie stromingssensor zelfs onder extreme omstandigheden accurate en reproduceerbare resultaten. In het temperatuurbereik van 0 ° C ... 350 ° C kan de precisie stromingssensor, afhankelijk van de uitvoering, stromingssnelheden van 0 ... van 60 m / s meten. De sensorkop van de stromingssensor werkt zonder bewegende delen en is gemaakt van hittebestendig keramiek, waardoor deze onderhoudsvrij is en zelfs na enkele jaren nog betrouwbare data levert. Door het thermische meetprincipe zijn extra meting en verrekening, van druk en temperatuur, voor het bepalen van de norm volumestroom niet nodig bij deze zeer nauwkeurige stromingssensor. De intern gemeten temperatuur van de precisie stromingssensor kan indien nodig worden verstrekt als een afzonderlijk temperatuur signaal. Flexibele installatielengtes tot 1000 mm breiden de toepassingsgebieden van de precisie stromingssensor aanzienlijk uit. Derhalve is de precieze stromingssensor zeer geschikt voor de beheersing van verbrandingsprocessen, bewaking van droogprocessen of toezicht van persluchtcompressoren. Mocht u vragen hebben over de Precisie Stromingssensor SS 20.650, dan kunt u de volgende technische specificaties raadplegen of neemt u contact met ons op via het telefoonnummer +31 (0)900 120 00 03. Onze technische medewerkers en ingenieurs geven u graag meer advies over deze Precisie Stromingssensor SS 20.650 en al onze andere producten op het gebied van meettechniek, weegtechniek en regeltechniek.

- Operatie vermelding via dual LED display
- Veldbus en PROFIBUS optioneel
- Meet bereik tot 60 m / s
- Voor temperaturen tot 350 ° C

- Laag gewicht
- Keramische sensorkop
- Max. 16 bar werkdruk
- Speciaal ontwerp met ± 1% nauwkeurigheid

Technische specificaties van de Precisie Stromingssensor SS 20.650

Meetgrootte

Normale snelheid wN gebaseerd op standaard condities ϑN = 20 ° C en ρN = 1013,25 hPa

Meetmedium

Lucht of stikstof, verdere gassen op aanvraag

Ondergrens van het meetbereik

0,2 m / s

Meetnauwkeurigheid:
Standaard

Hoge precisie (optioneel)

± (3% v. MW. + 0,4% v. MBE.)1
± (1% v. MW. + 0,4% v. MBE.)1

Reproduceerbaarheid wN

± 0,5% v. MW.

Responstijd t90

3 s (sprong van 0-5 m / s)

Temperatuursgradiënt

8 l / min bij wN = 5 m/s

Drukafhankelijkheid

Ongeacht de druk van het medium

Meetbereik temperatuur

0 ... 200 ° C / 350 ° C

Meetnauwkeurigheid temperatuur

± 1% v. Mw. (Minstens 1 K)

Bedrijfstemperatuur

- Meetsensor

0 ... 200 ° C / 350 ° C (afhankelijk van de uitvoering)

- Elektronica

-20 ... 70 ° C

Bedrijfsdruk

Standaard uitvoering: 700 ... 1300 hPa
Drukvaste hoogtemperatuur uitvoering: 0 ... 16 bar

Voedingsspanning

24 V DC ± 20%

Stroomverbruik

100mA typ. bij wN = 20 m / s en TM = 350 ° C

Inschakelstroom

140 mA voor max. 5 s

Inschakeltijd

Ongeveer 10 seconden na inschakeling

Aansluiting

Stekker (mannelijk), M12, 8-pins

Kabellengte (toegestaan)

- Spanningsuitgang

15 m

- Stroomuitgang

100 m

- Digitale uitgang

100 m

Analoge uitgang

Type selecteerbaar bij het bestellen

- Functie

1 stroming, 1 temperatuur

- Type Spanning

0 ... 10V, RL ≥ 10 k Ω

- Type Stroom

4 ... 20 mA, RL ≤ 400 Ω

Digitale uitgang wN

Pulsuitgang
Hoog niveau: ≥ UB - 3V
Laag niveau: ≤ 0,7 V DC
Laad stroom: ≤ 400 mA

Frequentie digitale uitgang

0 ... 10/16/20/40/100 Hz (instelbaar op aanvraag)

Minimale pulsduur

1 / (2 x fmax)

Materiaal

- Behuizing

Geanodiseerd aluminium, AlMgSiPb

- Sensor Pijp

Roestvrijstaal X6 CrNiMoTi 1.4571

- Sensor kop

Keramiek

- Sensor element

Platina weerstand element, glas gepassiveerd

Bevestiging

Verschroeving uit messing, montage schroeven G 1/2 x 12

Inbouw tolerantie

± 3 ° ten opzichte van de stromingsrichting

Montagepositie

Willekeurig )2

Sensor lengte (L)

400/600/1000 mm; afwijkende lengtes op aanvraag

Gewicht

550 g max. (400 mm inzet lengte)
800 g (Veldbus versie)

Beschermingsgraad behuizing

Beschermingsgraad sensor

)1: onder referentieomstandigheden
)2: beperkt bij luchtstroom <2 m / s en gelijktijdige overdruk

Veldbus DeviceNet versie (optioneel)

Norm

ISO / DIS 11 898
DeviceNet Specificaties Volume I + II
Release 2.0

Elektrische aansluiting

8-polige schroeven in de behuizing
kabelgeleiding via de 3 kabel bussen

Aansluitweerstand

De afsluitweerstand (120 Ω, 0,25 W) is uitgeschakeld en kan worden geschakeld door een één-pins DIP-schakelaar.

Baud rate

125/250/500 kbit / s, standaard waarde 125 kbit / s, instelbaar via DIP-switch of via software

Adres

0 ... 63, standaardwaarde adres 63 (MAC-ID 63), instelbaar via draaischakelaar of via software

Modes

Poll modus, Change of State (COS), cyclisch

Procesdata

32 bit; debiet of stromingssnelheid selecteerbaar

Schakeldrempel

Bovenste en onderste schakeldrempel voor stromingssnelheid en volumestroom

Waarschuwingsteken

Signalering bij het overschrijden van het meetbereik

Alarmsignaal

Signalering van een defecte sensor

Statusweergave

Duo LED geeft congestie van het veldbussysteem

PROFIBUS DP-versie (optioneel)

Norm

PROFIBUS-norm
EN 50 170

Elektrische aansluiting

8-polige schroef in de behuizing
Kabelverbinding via drie kabelbussen

Aansluitweerstand

Het werkzame afsluitweerstand netwerk (390-220-390 Ω) is uitgeschakeld en kan worden geschakeld door een twee-polige DIP-schakelaar

Baud rate

9600 Bd - 12 MBd, automatisch instellen door de PROFIBUS-master

Adres

00 ... 99, instelbaar via BCD draaischakelaar

Modes

"Data Exchange" DP-V0 PROFIBUS

Procesdata

32 bit; debiet of stromingssnelheid selecteerbaar

Schakeldrempels

Bovenste en onderste schakeldrempel voor stromingssnelheid en volumestroom

Waarschuwingsteken

Signalering bij het overschrijden van het meetbereik

Alarmsignaal

Het signaleren van een defecte sensor

Statusweergave

Duo LED display toont de status van de PROFIBUS communicatie

Omvang van de levering van de Precisie Stromingssensor
1 x Precisie Stromingssensor (afhankelijk van uitvoering), 1 x handleiding

Beschikbare accessoires

Welding sockets (art.nr. 524916 (staal) of art.nr 524882 (roestvrij staal))
