PID-Regelaar PCE-RE19
PID-regelaar met twee uitgangen, twee analoge ingangen, geheugen voor 15 programmen / optioneel RS-485 interface, extra analoge ingang en continue regeluitgang

De PID-regelaar PCE-RE19 is een controle-instrument ontworpen voor complexe besturingstaken. De twee universele analoge ingangen van deze PID-regelaar kunnen de gangbare signalen verwerken en zijn traploos schaalbaar. Bovendien kunnen ze wiskundig worden gecombineerd en worden voorzien van een digitaal filter. Er zijn ook nog twee digitale ingangen via welke de PLC drivers de PID-regelaar kunnen beïnvloeden. De vier beschikbare uitgangen van de PID-regelaar kunnen worden gebruikt om verschillende taken toe te wijzen. Afgezien van de regelfuncties, heeft de PID-regelaar ook alarmfuncties. In het interne geheugen van de PID-regelaar kunnen 15 programma’s met 15 segmenten ieder opgeslagen worden. Bovendien kunnen er verscheidene reeksen parameters, alsmede meerdere nominale waarden in de PID-regelaar worden opgeslagen. De nominale en de werkelijke waarden kunnen op een 5 digits display, op de PID-regelaar, worden afgelezen. Daarnaast heeft deze PID-regelaar een tweeregelig alfanumeriek LCD-display, waarop andere parameters van het controleproces getoond kunnen worden, terwijl de gebruiker met de 4 LED's en 6 verlichte iconen, snel de situatie op een bepaald moment kan beoordelen. Met behulp van het LCD-scherm en de vier knoppen, kan de PID-regelaar snel voor iedere opdracht worden geconfigureerd. Duidelijke tekstindicaties en een eenvoudig menu maken het werk met deze PID-regelaar zeer eenvoudig. Dankzij de twee regelcircuits is het mogelijk een stijging of daling van een grootheid te regelen (bijvoorbeeld opwarmen of afkoelen), of gewoon een aanpassing tussen twee grootheden. Hier vindt u nog andere modellen PID-regelaars voor verschillende toepassingen. Mocht u vragen hebben over de PID-Regelaar PCE-RE19, dan kunt u de volgende technische specificaties raadplegen of neemt u contact met ons op via het telefoonnummer +31 (0)900 - 120 00 03 Onze technische medewerkers en ingenieurs geven u graag meer advies over deze niveauregelaar en al onze andere producten op het gebied van meettechniek, weegtechniek en regeltechniek.

- Twee universele analoge uitgangen
- Geheugen voor 15 programmas
- Optioneel RS-485 interface met continue
  regeluitgang

- Twee 7 segmenten LC D displays
- Zoekt automatisch naar de optimale
  parameters
- Geheugen voor meerdere PID parameters

Technische specificaties van de PID-Regelaar PCE-RE19

Ingangen

2 x universele analoge ingangen:
Weerstandssensoren: 2- of 3-draads Pt100, Pt500, Pt1000, Ni100, Cu100
Thermokoppels Type J, T, K, S, R, B, E, N
Spanning: 0 ... 10 V, 0 ... 5 V, 1 ... 5 V
Stroom: 0 ... 20 mA, 4 ... 20 mA
Optioneel: Analoge ingang 0/4 ... 20 mA

Controle modi

P, PD, PI, PID, aan/uit regeling met hysterese

Scherm

5-cijferige LED en 2x LCD-displays voor 16 karakters

Uitgangen

¾ relais, wisselcontact: 250 V, 5 A
Optioneel: continue regeluitgang: 0/5 ... 10 V, 0/4 ... 20 mA
RS-485 interface

Omgevingstemperatuur

In bedrijf: 5 ... 40 ºC

Luchtvochtigheid

< 85 % r.v. (niet condenserend)

Afmetingen van de PID regelaar

96 x 96 x 80,5 mm

Inbouw afmetingen

92 x 92 mm

Voedingsspanning
PID-regelaar PCE-RE19P-1/3/5/7
PID-regelaar PCE-RE19P-2/4/6/8

85 ... 253 V AC/DC
18 ... 30 V DC

Energieverbruik

< 9 VA

Type bescherming

Voorkant: IP 40
Achterkant: IP 20

Gewicht

< 400 g

Montage van de PID regelaar

montageclips met klemschroeven, aansluiting door middel van klemmenstrook

Normen

EN 61010-1 CAT III

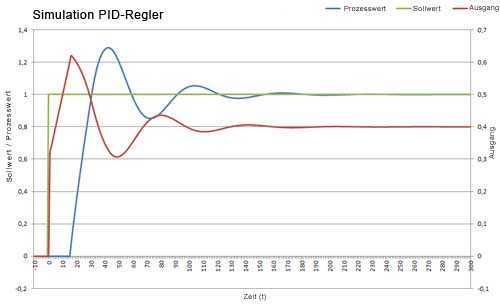

Simulatie van een PID-regelaar.

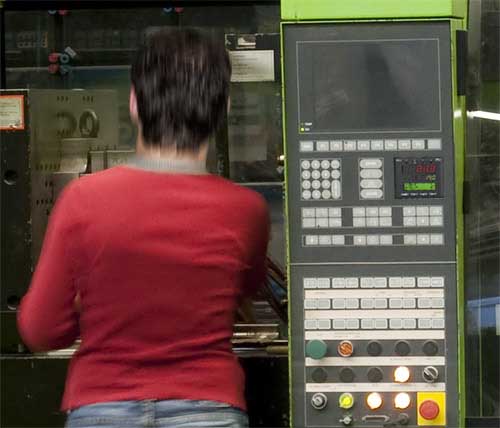

Een PID-regelaar , ingebouwd in een schakelpaneel.

Inhoud van de levering van de PID-Regelaar PCE-RE19

1 x PID-regelaar PCE-RE19, bevestigingsmateriaal, handleiding, software voor de configuratie van de regelaar via RS-485 (alleen in de versie PCE-RE19P-5/6/7/8)

Beschikbare versies van de PID-Regelaar PCE-RE19

PID-regelaar PCE-RE19P-1

85 ... 253 V AC/DC, 4 relais

PID-regelaar PCE-RE19P-2

18 ... 30 V DC, 4 relais

PID-regelaar PCE-RE19P-3

85 ... 253 V AC/DC, 3 relais en 4 analoge uitgangen

PID-regelaar PCE-RE19P-4

18 ... 30 V DC, 3 relais en analoge uitgangen

PID-regelaar PCE-RE19P-5

85 ... 253 V AC/DC, 4 relais, RS-485 interface, extra analoge ingang

PID-regelaar PCE-RE19P-6

18 ... 30 V DC, 4 relais, RS-485 interface, extra analoge ingang

PID-regelaar PCE-RE19P-7

85 ... 253 V AC/DC, 3 relais en analoge uitgang, RS-485 interface, extra analoge ingang

PID-regelaar PCE-RE19P-8

18 ... 30 V DC, 3 relais en analoge uitgang, RS-485 interface, extra analoge ingang
