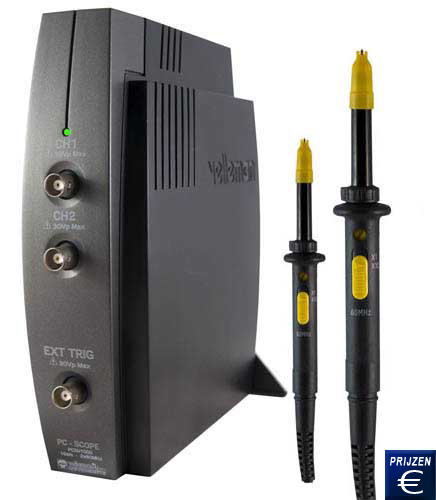

PC-Oscilloscoop PCSU1000
Max. meetquota 50 MS/s. / voeding en data-overdracht via USB /spectrum analyzer / transiënt recorder / Auto-Set / compatibel met USB 1.1 en 2.0

De oscilloscoop voor de computer, de PCSU 1000, is een compacte en gebruiksvriendelijke meter. Door de twee kanaals oscilloscoop, externe trigger ingang en real-time meetquota tot 50 MS/s heeft hij een breed toepassingsgebied. De ingangscircuits ondersteunen de analoge bandbreedte van 60 MHz (± 3 dB), en met behulp van de meetsequentie (bruikbaar voor alle periodieke signalen) kan men met een meetquota tot 1 GS/s werken. Het geheugen per kanaal is voor 4000 samples. Omdat de stroom via de USB-poort wordt geleverd is een extra netwerk component niet nodig. De software biedt naast de oscilloscoopfunctie, ook een spectrum analyzer en een transiënt recorder. Het programma is eenvoudig en duidelijk, zodat onervaren gebruikers ook met de software kunnen werken. Gegevens die met behulp van de oscilloscoop voor de PC zijn geregistreerd, kunnen als afbeelding of tabel worden geëxporteerd en bewerkt. Hij beschikt natuurlijk ook over wiskundige functies om kanalen toe te voegen of te verwijderen en het signaal van kanaal 2 om te keren. Bovendien kunnen de 21 parameters van de golfvormen direct weergegeven worden De volgende link geeft een algemeen overzicht waarin u de oscilloscoop kunt vinden, die het beste bij uw behoeften past. Mocht u vragen hebben over de PC-Oscilloscoop, dan kunt u de volgende technische specificaties raadplegen of neemt u contact met ons op via het telefoonnummer +31 (0)900 - 120 00 03. Onze technische medewerkers en ingenieurs geven u graag meer advies over deze oscilloscoop en al onze andere producten op het gebied van meettechniek, weegtechniek en regeltechniek.

- Meetquota in real-time: tot 50 MS/s (afhankelijk
  van de verticale resolutie)
- Analoge Bandbreedte: 60 MHz
- Auto-Set voor een eenvoudige gebruik
- Met spectrum analyzer en transiënt recorder

- Voeding en data-overdracht via de USB-poort
- Compatibel met USB 1.1 en 2.0
- Exportering van afbeeldingen en tabellen
- ISO-kalibratie met certificatie, optioneel

Ingangskanalen

2

Real-time meetquota

1,25 kS/s - 50 MS/s (al naar gelang de verticale resolutie)

Meetsequentie

1 GS/s

Analoge bandbreedte

60 MHz

Ingangskoppeling

AC, DC

Ingangsimpedantie

1 MΩ / 30pF

Maximale ingangsspanning

30 V (piek-piek)

Verticale afwijking

5 mV/div - 2 V/div

Horizontale afwijking

20 ns - 100 s / div

Trigger

positieve of negatieve flank

Voeding

USB-poort

Poort naar de computer

USB

Afmetingen (B x H x D)

ca. 55 x 205 x 175 mm

Toepassingen van de PC oscilloscoop PCSU1000

Via de USB poort aan de achterzijde van de behuizing wordt de oscilloscoop gevoedt en vindt de gegevensoverdracht plaats

De signalen die via de software worden ontvangen, kunnen worden bewerkt door ze als beeld of tabel te exporteren, of direct af te drukken

Inhoud van de doos

1 x oscilloscoop voor PCSU1000, 1 x software, 1 x USB-datakabel, 2 x koppen (60 MHz)

Extra onderdelen

- ISO kalibratie certificaat
Voor bedrijven die de multimeter in hun interne kwaliteitscontrolesysteem op willen nemen of die hem voor zijn jaarlijkse herkalibratie op willen sturen.Overeenkomstig de ISO bevat het certificaat een laboratorium kalibratie inclusief het certificaat met alle meetwaarden.
