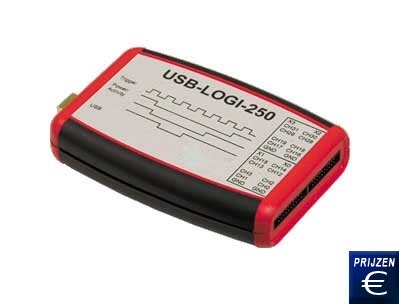

PC Logica-analysator USB-LOGI 250
36 ingangskanalen, 100 Hz ... 250 MHz, 512 KSamples per kanaal,
interne en externe triggering, omvangrijke Windows-software

De PC logica-analysator USB LOGI 250 wordt via een USB-poort aan de PC aangesloten. Met de omvangrijke Windows software van de PC logica-analysator beschikt u over veel functies. De 36 ingangskanalen kunnen een ingangsniveau van 0 V .. 5 V bepalen. Daarnaast kan de PC logica-analysator de high en low-niveaus direct herkennen. De bemonsteringsfrequentie van de USB LOGI 250 ligt bij 100 Hz per kanaal. De samplingrate ligt bij 512 KSamples voor elk kanaal. Daarmee is de PC logica-analysator geschikt voor snelle en zeer precieze data-analyse bij de ontwikkeling van elektronische schakelingen. De PC logica-analysator beschikt over twee trigger-niveaus, d.w.z. dat de meting gestart kan worden via een interne of externe trigger. Naast de analyse van normale high en low-niveaus is de USB LOGI 250 in staat om flanken te herkennen en te evalueren. De meting van signalen verloopt d.m.v. directe aansluiting van de optionele meetsnoeren aan de microcontroller of logicamodule. De spanningsvoorziening verloopt via de USB-poort. Er is dus geen externe, extra voeding nodig. Mocht u vragen hebben over de PC Logica-analysator USB-LOGI 250, dan kunt u de volgende technische specificaties raadplegen of neemt u contact met ons op via het telefoonnummer +31 (0)900 120 00 03. Onze technische medewerkers en ingenieurs geven u graag meer advies over deze logica-analysator en al onze andere producten op het gebied van meettechniek, weegtechniek en regeltechniek.

- 36 kanalen
- Interne / externe triggering
- 512 KSamples per kanaal

- 1/8 ... 7/8 Pre-trigger
- Omvangrijke Windowssoftware
- Meetkabel optioneel

Technische specificaties van de PC Logica-analysator USB-LOGI 250

Interface

USB

Spanningsvoorziening

5 V over USB poort (geen netsnoer nodig)

Aantal kanalen

36

Ingangsniveau

0 V ... 5 V

Drempelwaarde

Low: < 0,8 V
High: > 2 V

Sample buffer

512 K x 36 Bit

Timing Modus (interne clock)

100 Sample/sec ... 250 MSamples/sec

Sampling Rate (externe clock)

0 ... 100 MHz

Bemonsteringsfrequentie

100 Hz ... 250 MHz

Pre-trigger

1/8 ... 7/8 voor ingesteld triggerwoord

Triggerniveaus

2

Triggerinstelling per kanaal

Niveaus, Flanken, Channel skew

Stekkerverbinding

2 x 20 polige stekkerverbinding

Bedrijfstemperatuur

10 °C ... 50 °C

Afmetingen (L x B x H)

117 x 79 x 24

Systeem vereisten

USB 2.0 of USB 1.1 interface
Beeldschermresolutie1024 x 786
Windows 7 / Vista / XP / 2003

Inhoud van de levering
PC Logica-analysator USB-LOGI 250, Windowssoftware "Logi+"

Optionele toebehoren

20 polige meetkabel
De meetkabel wordt eenvoudig aan de aansluiting de PC USB-LOGI-250 aangesloten. De gekleurde kabels hebben een passende beschrijving. Zo is een eenduidige overdracht mogelijk. Naast de directe aansluiting van de open kabel aan een commerciële printaansluiting kan de meetkabel aan zogenaamde micro klemmen aangesloten worden. Let op! De meetkabel bevindt zicht niet in de leveromvang!

Micro-klemmen
De micro-klemmen passend bij de 20 polige meetkabel van de PC logica-analysator USB-LOGI 250. Met behulp van de micro-klemmen is het mogelijk om signalen direct van het TTL-bouwdeel door te geven en te analyseren. Een separate aansluiting via printaansluitingen is niet nodig. Dit vergemakkelijkt het werken, zeker wanneer verschillende componenten na elkaar geanalyseerd moeten worden
